0001.2515

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 陶瓷保险管, SPT 5X20系列, 12.5A, 125 V dc, 250V 交流, 5 x 20mm, 熔断速度T
供应商型号: UA-0001.2515
供应商: 海外现货
标准整包数: 10

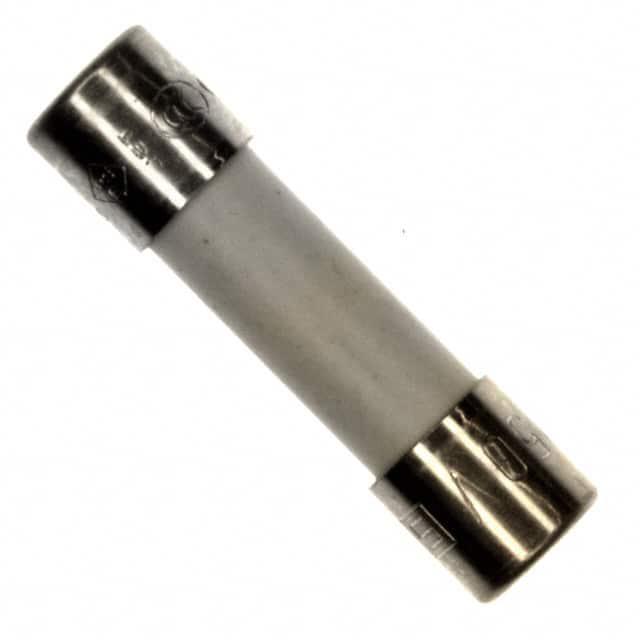

SCHURTER 熔断保险丝 0001.2515

0001.2515概述

    非复位式保险丝:SPT 5x20

    产品简介


    非复位式保险丝(SPT 5x20)是一种符合IEC标准的陶瓷管保险丝,适用于多种电子设备的初级保护。其主要功能是在过载或短路情况下迅速切断电流,以防止设备损坏。这款保险丝广泛应用于电源适配器、开关模式电源供应(SMPS)等场合,是笔记本电脑、电视和DVD播放机等设备的理想选择。

    技术参数


    - 额定电压:250VAC,300VDC
    - 额定电流范围:0.5A至16A
    - 断流能力:500A至1500A
    - 特性:时间延迟T型
    - 允许环境温度范围:-55°C至125°C
    - 材料:管体为陶瓷,端盖为镀镍铜合金
    - 重量:约1.16克
    - 存储条件:0°C至60°C,最大相对湿度70%

    产品特点和优势


    - 高断流能力:SPT 5x20具有高达1500A的断流能力,能够在各种条件下提供可靠的保护。
    - 宽温范围:能在极端温度环境下稳定工作,适应性强。
    - 时间延迟特性:具有时间延迟T型特性,可以在短时间内承受瞬时过载,提高设备的可靠性。
    - 陶瓷管体:采用陶瓷材料,具有良好的耐热性和机械强度。

    应用案例和使用建议


    - 应用案例:SPT 5x20常用于笔记本电脑的电源适配器和电视的开关模式电源供应(SMPS)中。
    - 使用建议:在安装过程中,确保保险丝正确安装并牢固固定。定期检查保险丝的状态,特别是在设备出现异常情况时。建议根据实际需求选择合适的额定电流,以确保最佳的保护效果。

    兼容性和支持


    - 兼容性:SPT 5x20与大多数标准电源适配器和开关模式电源供应系统兼容。
    - 支持:制造商提供了详细的安装和维护指南,并且可以通过其官方网站获取更多技术支持。

    常见问题与解决方案


    - 问题1:保险丝频繁熔断。
    - 解决方案:检查电路是否有短路或过载现象,调整负载或更换更大额定电流的保险丝。
    - 问题2:保险丝外观变形。
    - 解决方案:检查是否过热,确保散热良好,必要时更换保险丝。
    - 问题3:保险丝无法正常断开电路。
    - 解决方案:确认是否达到断流能力,如果超出断流能力,则需要更换更高断流能力的保险丝。

    总结和推荐


    SPT 5x20是一款高性能的非复位式保险丝,具备高断流能力和宽温范围,适用于多种电子设备的初级保护。其独特的特性使其在市场上具有很强的竞争力。对于需要可靠过载和短路保护的应用场合,SPT 5x20是一个理想的选择。强烈推荐在电源适配器、SMPS等设备中使用。

0001.2515参数

参数
额定电流 12.5A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 563A²S
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

0001.2515厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0001.2515数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0001.2515 0001.2515数据手册

0001.2515封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2088 ¥ 1.9242
3020+ $ 0.1913 ¥ 1.763
库存: 1260
起订量: 1000 增量: 10
交货地:
最小起订量为:1000
合计: ¥ 1924.2
