3403.0275.11

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 250V 277V 3.12A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 1.25A 贴片安装 15.4mm*5.35mm*5.35mm
供应商型号: 693-3403.0275.11
供应商: Mouser
标准整包数: 1
SCHURTER 熔断保险丝 3403.0275.11

3403.0275.11概述


    产品简介

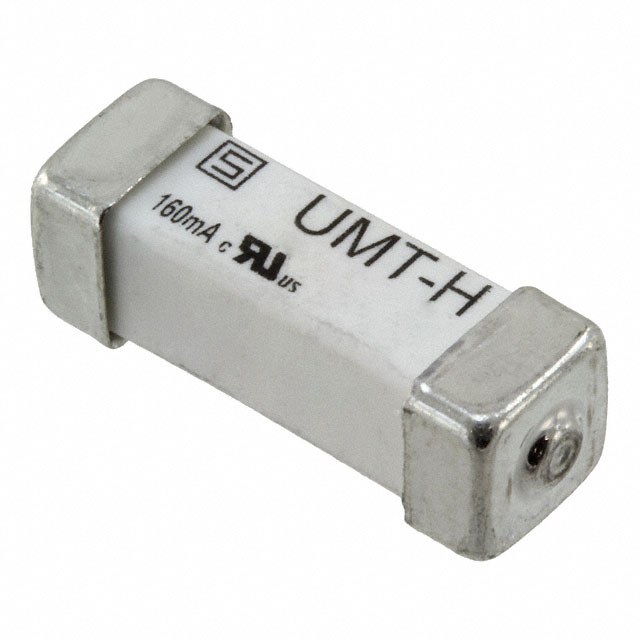

    Schurter UMT-H系列表面贴装保险丝
    UMT-H系列是Schurter公司推出的一款高性能表面贴装保险丝,适用于多种工业及商业环境。这类保险丝具备出色的保护性能,特别适合在需要紧凑设计和高可靠性的电路板上使用。它们的主要功能是为电路提供过流保护,防止电流过大导致的设备损坏。UMT-H系列广泛应用于传感器、电源供应系统、电池保护、照明系统等多个领域。

    技术参数


    - 额定电压: 250 - 277VAC, 72 - 250VDC
    - 额定电流: 0.16 - 30A
    - 分断能力: 100 - 1500A
    - 时间延迟特性: 时间延迟T型
    - 安装方式: 表面贴装PCB
    - 适用温度范围: -55°C 至 125°C
    - 湿度耐受性: 0°C 至 40°C,最大相对湿度70%
    - 机械冲击: MIL-STD-202 Method 213 Condition A
    - 焊接方法: 再流焊
    - 使用寿命: 在70°C条件下连续运行1000小时

    产品特点和优势


    - 高分断能力: 最大分断能力可达1500A,在高电流环境中表现出色。
    - 高电压等级: 额定电压高达277VAC/250VDC,适用于高电压环境。
    - 紧凑设计: 方形设计,尺寸仅为5.3 x 16 mm,非常适合空间受限的应用。
    - 适合脉冲持续电流: 能够有效应对各种脉冲持续电流的挑战。

    应用案例和使用建议


    应用案例
    - 初级保护: 作为SMD PCB上的初次保护元件,可确保设备在极端条件下仍能正常运行。
    - 安全应用: 在有防爆要求的环境中使用,符合ATEX和IECEx标准。
    - 电池保护: 用于便携式设备中,确保电池的安全性和延长使用寿命。
    使用建议
    - 在高温环境下使用时,应考虑降额使用以确保保险丝的可靠性。
    - 在安装过程中,应遵循制造商提供的再流焊温度曲线,以确保良好的焊接效果。

    兼容性和支持


    - 兼容性: UMT-H系列适用于各种SMD PCB设计,与大多数主流电子元器件兼容。
    - 支持和服务: Schurter提供详尽的技术文档和支持服务,确保用户能够正确安装和使用产品。此外,还有详细的批准证书和合规信息可供查询。

    常见问题与解决方案


    - 问: 保险丝为何会出现提前烧毁?
    - 答: 检查电路是否存在过载现象或异常电流,必要时应更换更高级别的保险丝。

    - 问: 如何确认保险丝已达到寿命极限?
    - 答: 通过测量保险丝两端的电阻,如果电阻值大幅上升,则说明保险丝可能已经失效。

    总结和推荐


    综上所述,Schurter UMT-H系列表面贴装保险丝凭借其高分断能力、高电压等级和紧凑设计等特点,在众多应用场合中展现出显著的优势。对于需要严格保护电路安全的用户而言,这是一款值得信赖的选择。我们强烈推荐将此产品纳入您的电子设备保护方案中。

3403.0275.11参数

参数
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 3.12A²S
额定电流 1.25A
熔断电流 -
额定电压-AC 277V
长*宽*高 15.4mm*5.35mm*5.35mm
安装方式 贴片安装
零件状态 在售

3403.0275.11厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3403.0275.11数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3403.0275.11 3403.0275.11数据手册

3403.0275.11封装设计

查看详情并下载
Symbol
Footprint
3D Model
