首页  >  产品百科  >  3403.0171.24

3403.0171.24

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 3.15A, 125 V dc, 250V 交流, T熔断速度
供应商型号: REB-FUSE5954
供应商: 海外现货
标准整包数: 2000

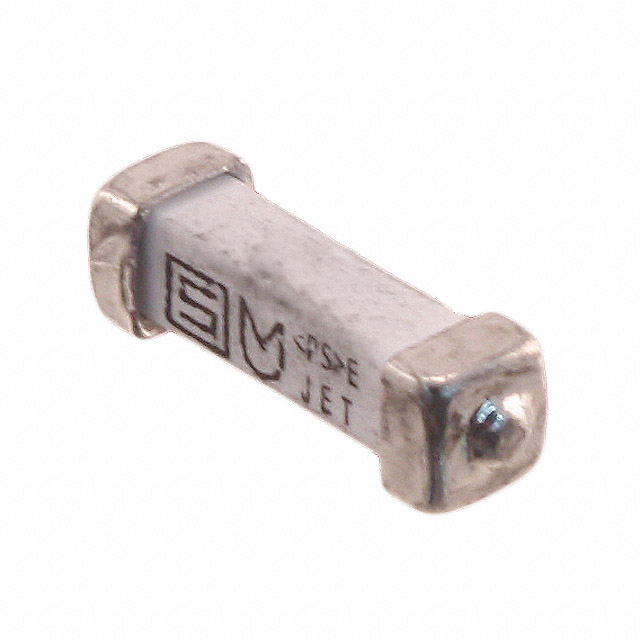

SCHURTER 熔断保险丝 3403.0171.24

3403.0171.24概述

    电子元器件产品技术手册:UMT 250表面贴装保险丝

    1. 产品简介


    UMT 250表面贴装保险丝是一种用于电路保护的小型元件,采用3 x 10.1毫米的紧凑封装设计。这些保险丝属于时间延迟T型(Time-Lag T),适用于多种电压条件,如250 VAC和125 VDC。它们广泛应用于医疗设备、电池保护等领域,是表面贴装PCB上的主要保护装置。

    2. 技术参数


    - 额定电压:250 VAC,125 VDC
    - 额定电流范围:0.08 A至10 A
    - 最大分断能力:35 A至200 A
    - 特性:时间延迟T(Time-Lag T)
    - 安装方式:PCB,表面贴装(SMT)
    - 允许的环境温度:-55°C 至 125°C
    - 气候类别:符合IEC 60068-1标准的55/125/21
    - 使用寿命:1000小时 @ 0.42In @ 70°C
    - 抗溶剂性能:符合MIL-STD-202方法215
    - 端子强度:符合MIL-STD-202方法211A

    3. 产品特点和优势


    - 紧凑设计:UMT 250系列采用小型封装设计,适用于空间受限的应用场合。
    - 高分断能力:最高可达200A,保证在大电流条件下也能可靠切断电路。
    - 适用于脉冲电流:适合处理脉冲形持续电流,提高系统的整体可靠性。
    - 认证合规性:通过多个国际认证,如VDE、UL、CQC等,确保其在全球范围内的适用性和安全性。

    4. 应用案例和使用建议


    - 医疗设备:用于保护医疗设备内部电路,防止过载或短路。
    - 电池保护:可用于锂离子电池或其他可充电电池的保护。
    - SMD PCB:适用于需要高性能电路保护的表面贴装印刷电路板。
    - 使用建议:在安装前需进行详细测试,确保保险丝与电路匹配。同时,在高环境温度下应注意保险丝的性能变化,必要时选择其他类型的保险丝。

    5. 兼容性和支持


    - 兼容性:UMT 250系列与市场上大多数电子元件和设备具有良好的兼容性,但具体应用时需考虑电气特性的匹配。
    - 支持和维护:SCHURTER提供详细的产品文档和技术支持服务,帮助客户解决安装和维护过程中的问题。

    6. 常见问题与解决方案


    - Q: 如何选择合适的额定电流?
    - A: 根据负载电流和安全系数选择合适的额定电流。通常建议选择高于实际工作电流1.5到2倍的保险丝。
    - Q: 保险丝熔断后如何更换?
    - A: 更换保险丝时需先断电并确保电路完全冷却。更换时注意不要损坏保险丝的焊盘和周围元件。
    - Q: 如何判断保险丝是否正常工作?
    - A: 通过观察保险丝是否有明显的物理损坏,或者使用万用表检测其电阻值来判断。

    7. 总结和推荐


    UMT 250系列表面贴装保险丝凭借其紧凑的设计、高分断能力和广泛的适用性,在医疗设备、电池保护和PCB电路保护等领域表现出色。其通过多国认证,确保了全球范围内的可靠性和安全性。因此,我们强烈推荐UMT 250系列保险丝作为各种电路保护应用的理想选择。

3403.0171.24参数

参数
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 14A²S
额定电流 3.15A
熔断电流 -
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
长*宽*高 10.1mm*3mm*3mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3403.0171.24厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3403.0171.24数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3403.0171.24 3403.0171.24数据手册

3403.0171.24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.3601 ¥ 3.4736
4000+ $ 0.3507 ¥ 3.3829
8000+ $ 0.3444 ¥ 3.3226
库存: 14000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 6947.2
