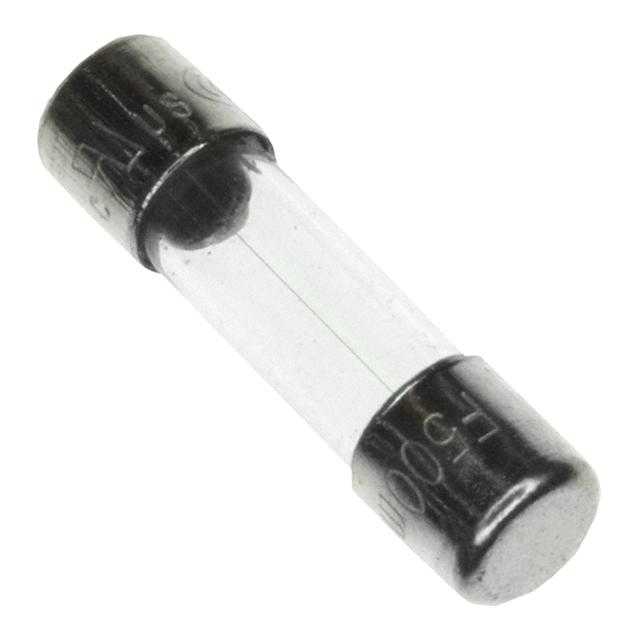

0034.1514

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 玻璃保险管, FSF 5x20系列, 630mA, 250V 交流, 5 x 20mm, 熔断速度F
供应商型号: 1677689
供应商: 海外现货
标准整包数: 10
SCHURTER 熔断保险丝 0034.1514

0034.1514概述

    电子元器件产品技术手册:Schurter FSF 5x20 Miniature Fuse

    1. 产品简介


    Schurter FSF 5x20 Miniature Fuse 是一款快速动作保险丝,适用于各种电路保护应用。这款保险丝采用玻璃管材质,具备低断流能力,额定电压为250VAC,非常适合在设备中作为初级保护装置使用。它具有快速响应特性,能够有效地切断过电流,确保电路的安全运行。

    2. 技术参数


    | 参数名称 | 规格 |

    | 额定电压 | 250VAC |
    | 额定电流范围 | 0.032A - 10A |
    | 断流能力 | 35A - 100A |
    | 特性 | 快速动作(Quick-Acting)|
    | 工作温度范围 | -55°C 至 125°C |
    | 气候类别 | 55/125/21(按IEC 60068-1)|
    | 管体材料 | 玻璃 |
    | 端盖材料 | 镍镀铜合金 |
    | 单位重量 | 0.92g |
    | 存储条件 | 0°C 至 60°C,最大湿度70% |
    | 产品标记 | 额定电流、额定电压、特性、断流能力、认证标志 |

    3. 产品特点和优势


    Schurter FSF 5x20 Miniature Fuse 具备多种显著的优势:
    - 快速响应:快速动作特性使其能在短时间内切断过电流,有效保护电路。
    - 高可靠性:经过严格测试并符合国际标准,保证了产品的可靠性和安全性。
    - 宽工作温度范围:可在极端环境下正常工作,适用于广泛的工业应用。
    - 合规认证:获得了包括VDE、UL、CCC、CQC在内的多项认证,保证产品质量和安全性。

    4. 应用案例和使用建议


    - 应用案例:广泛应用于信息科技设备、医疗设备、航空航天设备及汽车电子产品中。
    - 使用建议:
    - 安装位置选择:确保保险丝处于干燥、通风良好的环境中,避免高温和潮湿。
    - 定期检查:定期检查保险丝的工作状态,及时更换损坏的保险丝以保证系统的安全运行。
    - 电流匹配:选择合适的电流范围,确保保险丝能够在规定的工作电流范围内稳定工作。

    5. 兼容性和支持


    Schurter FSF 5x20 Miniature Fuse 具有良好的兼容性,可以与其他标准电子设备无缝连接。厂商提供全面的技术支持和服务,包括详细的安装指南、故障排查手册和定制化解决方案。

    6. 常见问题与解决方案


    - 问题1:保险丝频繁熔断怎么办?
    - 解决办法:检查电路是否存在短路或过载情况,确保电路设计合理。
    - 问题2:保险丝无法正常熔断怎么办?
    - 解决办法:检查保险丝的额定电流是否与实际工作电流相匹配,确保选择正确的保险丝。

    7. 总结和推荐


    综上所述,Schurter FSF 5x20 Miniature Fuse 是一款高效、可靠且适用范围广泛的电子元器件。其快速响应特性、高可靠性以及广泛的认证和支持使得它成为电路保护领域的理想选择。我们强烈推荐此产品用于各种需要高级别电路保护的应用场合。
    通过以上详细的技术手册内容解析,我们希望用户能够充分了解Schurter FSF 5x20 Miniature Fuse的产品特性和使用方法,以便更好地发挥其在各种应用中的效能。

0034.1514参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 0.303A²S
额定电流 630mA
熔断电流 35A
额定电压-AC 250V
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

0034.1514厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0034.1514数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0034.1514 0034.1514数据手册

0034.1514封装设计

查看详情并下载
Symbol
Footprint
3D Model
