首页  >  产品百科  >  8020.5016.G

8020.5016.G

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 陶瓷保险管, SHT 6.3x32系列, 3.15A, 500V 交流, 6.3 x 32mm, 熔断速度T
供应商型号: 8304230
供应商: 海外现货
标准整包数: 10

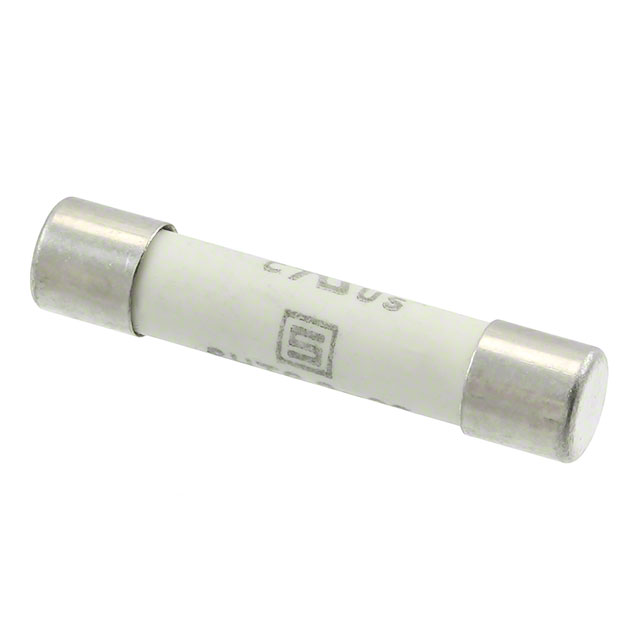

SCHURTER 熔断保险丝 8020.5016.G

8020.5016.G概述

    电子元器件技术手册:SCHURTER SHT 6.3x32 熔断器

    1. 产品简介


    SHT 6.3x32 熔断器是一款用于电路保护的卡式熔断器,适用于交流电压高达500VAC和直流电压最高可达400VDC的应用场景。这款熔断器具有多种电流额定值,从0.5A到32A,可以满足不同设备的过载和短路保护需求。它广泛应用于工业设备、商业厨房电器、光伏系统、频率转换器以及电源电子产品等领域。

    2. 技术参数


    - 额定电压: 400 - 500VAC, 63 - 400VDC
    - 额定电流: 0.5 - 32A
    - 分断能力: 3500A - 20kA
    - 时间-电流特性: 时间滞后T
    - 安装方式: 熔断器座/夹子
    - 允许的环境温度范围: -40°C至85°C
    - 气候类别: 40/085/21 (根据IEC 60068-1)
    - 材料:
    - 管体: 陶瓷
    - 引脚帽: 镍镀铜合金
    - 轴向引线: 锡镀铜
    - 单个重量: 2.84g
    - 储存条件: 0°C至60°C,相对湿度最大70%

    3. 产品特点和优势


    - 高电压额定值: 最高可承受500VAC和400VDC
    - 高分断能力: 最大可达3500A
    - 适合脉冲形状的连续电流: 可有效应对频繁的电流波动
    - 符合UL 197标准: 适用于商业厨房电器的认证

    4. 应用案例和使用建议


    - 三相应用: 可以有效地保护电机和其他关键电力组件
    - 直流应用: 适用于光伏系统和电动机控制系统
    - 光伏系统: 在太阳能发电系统中提供关键的电路保护
    - 频率转换器: 在电力电子设备中保护敏感的电路板和芯片
    - 电源电子: 保护电源转换和配电系统免受过载和短路的影响
    使用建议:
    - 在选择熔断器时,请根据实际负载电流选择合适的电流额定值
    - 定期检查和更换熔断器,确保其处于良好的工作状态

    5. 兼容性和支持


    - 兼容性: 与SCHURTER提供的熔断器座兼容
    - 支持和服务: SCHURTER提供详细的使用指南和维护服务。用户可以通过官方网站查询实时库存情况,并获取技术支持

    6. 常见问题与解决方案


    - 问题1: 熔断器频繁跳闸
    - 解决方案: 检查电路是否有短路或过载现象,必要时更换更高额定值的熔断器
    - 问题2: 熔断器熔断后无法正常复位
    - 解决方案: 检查熔断器座是否损坏或接触不良,更换熔断器座

    7. 总结和推荐


    SHT 6.3x32 熔断器凭借其高电压额定值、高分断能力和适合脉冲形电流的特点,成为广泛应用的理想选择。其广泛适用性和优良的质量使其在多个领域都表现出色。强烈推荐在需要高性能电路保护的场合使用此款熔断器。

8020.5016.G参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 39A²S
额定电流 3.15A
熔断电流 -
额定电压-AC 500V
额定电压-DC 400V
长*宽*高 31.8mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

8020.5016.G厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

8020.5016.G数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 8020.5016.G 8020.5016.G数据手册

8020.5016.G封装设计

查看详情并下载
Symbol
Footprint
3D Model
