0752.1243

产品分类: 保险丝座和保险丝夹
厂牌: SCHURTER
产品描述: 夹 Cartridge 10A 通孔安装 5.1mm(长度)*7.8mm(高度)
供应商型号: 693-0752.1243
供应商: Mouser
标准整包数: 1
SCHURTER 保险丝座和保险丝夹 0752.1243

0752.1243概述


    产品简介

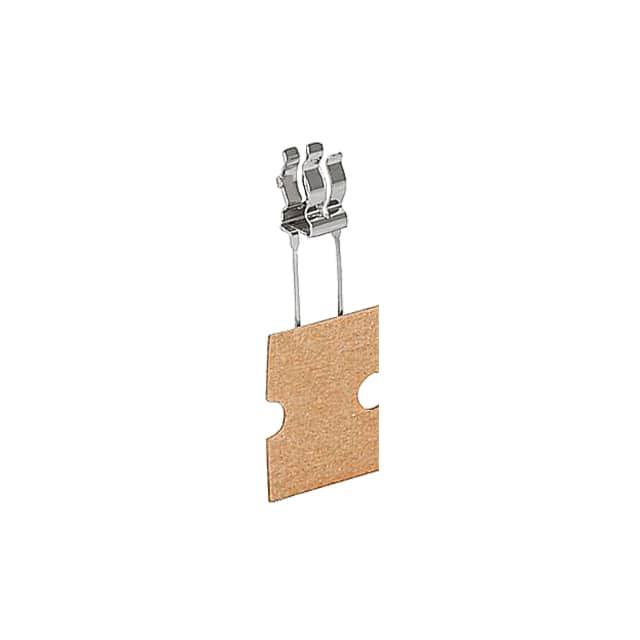

    Fuseholder Blocks & Clips CQM
    类型: 熔断器座块与夹具
    主要功能: CQM系列熔断器座块与夹具主要用于保护电路,确保电子设备的安全运行。它通过容纳熔断器来提供过电流保护,避免由于过载或短路引起的损害。
    应用领域: 这类组件广泛应用于工业控制、医疗设备、航空航天以及汽车等领域,特别是在需要高可靠性和安全性的场合。

    技术参数


    - 额定电压: 500V (符合UL/CSA标准)
    - 额定电流: 10A (符合UL/CSA标准)
    - 允许环境温度范围: -40°C 至 90°C
    - 重量: 0.32g
    - 存储条件: 0°C至60°C,最大相对湿度70%
    - 端子材料: 可选直角镀银黄铜、直角镀镍黄铜
    - 接触电阻: < 10mΩ(100mA)
    - 焊接方法: 波峰焊
    - 可耐热冲击性: 260°C/10秒(IEC 60068-2-20, Test Tb, Method 1A)

    产品特点和优势


    CQM系列熔断器座块与夹具具备以下显著优势:
    - 高可靠性: 高温及低温环境下均能保持良好的性能,确保设备的稳定运行。
    - 易于安装: 通过引脚插孔安装,方便快捷。
    - 通用性强: 兼容多种不同型号的5x20mm熔断器。
    - 符合多国认证标准: 包括UL、CSA、CE、RoHS、REACH等,适用于全球市场。

    应用案例和使用建议


    应用场景
    1. 工业控制系统: 在复杂的工业环境中,CQM系列熔断器座块与夹具能够提供有效的过电流保护,避免设备损坏。
    2. 医疗设备: 在精密的医疗设备中,这些部件能够确保系统的可靠性和安全性,减少故障率。
    3. 航空航天: 航空航天领域对设备的可靠性要求极高,CQM系列组件能够满足这类严格的要求。
    使用建议
    - 选择正确的熔断器: 根据负载电流合理选择合适的熔断器型号,以避免过流保护失效。
    - 注意环境条件: 特别是在极端温度条件下使用时,要确保符合产品的使用范围,以避免性能下降。

    兼容性和支持


    CQM系列熔断器座块与夹具设计用于自动化的生产线上,可通过Tape & Reel的方式进行装运。此外,制造商提供了详尽的技术文档和支持,包括安装指南、使用说明等。用户可以通过制造商的官方网站获取这些资料,以便更好地理解和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器更换困难 | 确认正确的熔断器类型和规格,并检查是否有机械障碍。 |
    | 安装后功能异常 | 检查焊接是否良好,确认熔断器是否正确安装。 |
    | 工作温度超出限制 | 调整工作环境,确保工作温度处于-40°C至90°C范围内。 |

    总结和推荐


    CQM系列熔断器座块与夹具是一款性能优异、适用广泛的电路保护组件。它在多个关键指标上表现出色,具有良好的可靠性和稳定性。同时,它也符合多种国际认证标准,适用于各种严苛的应用环境。综合来看,这款产品值得推荐给寻求高质量电路保护解决方案的用户。

0752.1243参数

参数
额定电流 10A
保险丝座类型
保险丝类型 Cartridge
长*宽*高 5.1mm(长度)*7.8mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

0752.1243厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0752.1243数据手册

厂牌 PDF简要描述 下载
SCHURTER 保险丝座和保险丝夹 SCHURTER 0752.1243 0752.1243数据手册

0752.1243封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.253 ¥ 2.3517
50+ $ 0.1875 ¥ 1.7424
100+ $ 0.1691 ¥ 1.5714
500+ $ 0.1254 ¥ 1.1656
库存: 65
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2.35
直接购买
加入购物车
