3413.0123.22

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 63V 32V 0.3A²S 快速熔断 Board Mount (Cartridge Style Excluded) 4A 1206 贴片安装 3.2mm*1.6mm*600μm
供应商型号: SCE-3413.0123.22
供应商: 海外现货
标准整包数: 100

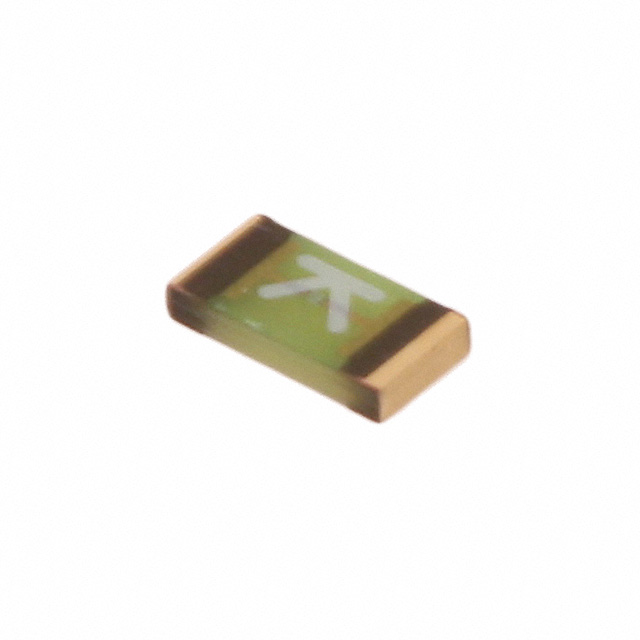

SCHURTER 熔断保险丝 3413.0123.22

3413.0123.22概述

    Schurter USF 1206 Surface Mount Fuse

    产品简介


    Schurter USF 1206是一款表面贴装式保险丝,尺寸为3.2 x 1.6 mm,具有超级快速断开(Super-Quick-Acting FF)特性,适用于交流电压最高为32 VAC,直流电压最高为63 VDC的应用。USF 1206保险丝的主要功能是在电路出现过载时提供即时保护,防止电气损坏。它广泛应用于各种二次保护电路,特别是在没有冲击电流的电路和半导体保护中表现出色。

    技术参数


    以下是Schurter USF 1206保险丝的技术规格:
    - 额定电压: 32 - 125VAC,63 - 125VDC
    - 额定电流: 0.375 - 4A
    - 分断能力: 50A
    - 特性: 超级快速断开FF(Super-Quick-Acting FF)
    - 安装方式: PCB, SMT
    - 允许环境温度: -55°C 至 90°C
    - 气候类别: 55/090/21 (IEC 60068-1)
    - 材料: 外壳 - 环氧玻璃(UL 94V-0),引脚 - 铜,镀镍/金
    - 重量: 0.006g
    - 存储条件: 0°C 至 60°C,最大相对湿度70%
    - 耐溶剂性: 符合MIL-STD-202, Method 215A标准
    - 耐火焰性: 最小UL 94V-1 (符合EIA/IS-722, Test 4.12)

    产品特点和优势


    1. 超级快速断开特性: 这种快速响应特性确保了在发生短路或过载时能够迅速切断电路,从而减少对其他组件的损害。
    2. 低熔化I²t值: 这意味着该保险丝能够在非常短的时间内中断故障电流,进一步提高系统的安全性。
    3. 适应性强: 能够在极端环境下正常工作,如低温至-55°C和高温至90°C,使得该产品在工业环境中具有广泛应用。
    4. 兼容性高: 可以用于交流和直流电路,且适用于没有冲击电流的电路,提高了其适用范围。

    应用案例和使用建议


    1. 电路保护: 由于其超级快速断开特性,USF 1206特别适合用于需要快速响应的电路保护。例如,在半导体电路中,它可以作为二次保护元件来防止短路造成的损坏。
    2. 系统可靠性提升: 在设计时,可以考虑将该保险丝与稳压电路结合使用,进一步提升系统的整体稳定性。
    使用建议:
    - 确保安装位置远离高热源和潜在机械应力,以避免影响其性能。
    - 定期检查保险丝状态,一旦发现异常,及时更换。

    兼容性和支持


    Schurter USF 1206保险丝具有较高的兼容性,可以与其他标准的PCB设计相匹配。制造商Schurter提供了详细的产品支持文档和技术咨询服务,确保用户在使用过程中得到充分的支持。

    常见问题与解决方案


    1. 如何正确识别保险丝的状态?
    - 检查外观是否有明显的物理损伤,如断裂或烧毁痕迹。此外,还可以通过测量电阻来判断是否失效。
    2. 如何选择正确的电流额定值?
    - 根据实际电路的最大电流需求进行选择,确保所选保险丝的额定电流略高于电路正常工作电流,但低于电路的最大承受能力。

    总结和推荐


    综上所述,Schurter USF 1206表面贴装式保险丝以其超级快速断开特性、低熔化I²t值和广泛的适用范围成为众多电路保护的理想选择。其卓越的性能和高可靠性使其在市场上具备较强的竞争力。我们强烈推荐此产品给那些寻求高效电路保护的工程师和设计师们。

3413.0123.22参数

参数
额定电压-AC 32V
额定电压-DC 63V
熔断特性 快速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
熔断 I²t 0.3A²S
额定电流 4A
熔断电流 -
长*宽*高 3.2mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

3413.0123.22厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3413.0123.22数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3413.0123.22 3413.0123.22数据手册

3413.0123.22封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 3.6401
1000+ ¥ 3.1672
3000+ ¥ 3.0221
库存: 900
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 364.01
