3404.2419.11

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: 250V 277V 7.3A²S 慢速熔断 Board Mount (Cartridge Style Excluded) 2A SMD 夹子安装,底座安装,贴片安装 11.3mm*4.2mm*4mm
供应商型号: BN-3404.2419.11
供应商: 海外现货
标准整包数: 1
SCHURTER 熔断保险丝 3404.2419.11

3404.2419.11概述

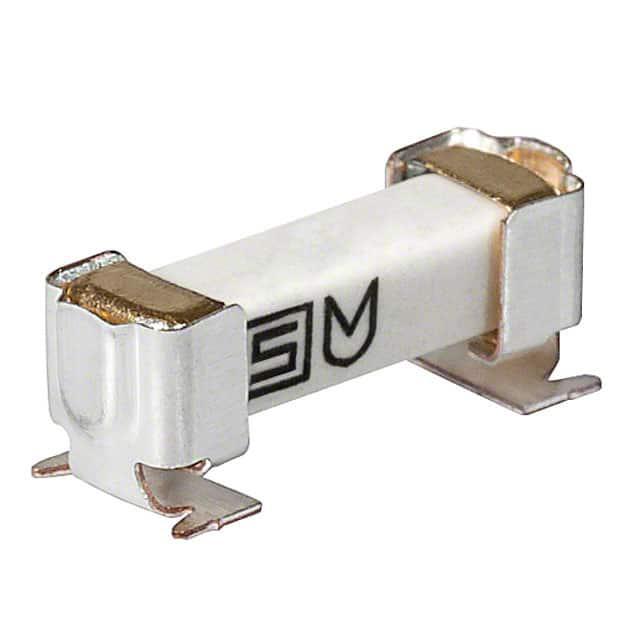

    Schurter UMZ 250 Surface Mount Fuse

    1. 产品简介


    Schurter UMZ 250是一款紧凑型表面贴装保险丝,具有快速断开功能,广泛应用于各种电子设备的电路保护。该产品采用陶瓷外壳和镀金铜合金端子,确保了出色的耐热性和高可靠性。UMZ 250特别适用于SMD PCB(表面贴装技术印刷电路板)上的初级保护。

    2. 技术参数


    - 额定电压:250VAC, 125VDC
    - 额定电流范围:0.08 A - 4 A
    - 最大断开能力:200 A @ 250VAC (IEC标准下)
    - 分断特性:时间滞后T特性
    - 安装方式:PCB(印制电路板)贴装
    - 适用温度范围:-40°C 到 85°C
    - 气候类别:根据IEC 60068-1分类为40/085/21
    - 焊接方法:回流焊
    - 储存条件:0°C 至 60°C,最大湿度70%
    - 机械冲击:符合MIL-STD-202, Method 213标准,条件A
    - 终端强度:符合MIL-STD-202, Method 211A标准,变形量1毫米持续1分钟

    3. 产品特点和优势


    - 紧凑设计:UMZ 250的尺寸仅为4.2 x 11.1 mm,适用于空间受限的设计。
    - 高断开能力:即使在高电流条件下,也能提供卓越的保护性能。
    - 多种认证:通过了VDE和UL认证,确保了产品的安全性和可靠性。
    - 广泛的应用领域:可用于音频视频、信息技术及通信设备等多个领域。

    4. 应用案例和使用建议


    - 主要应用:作为SMD PCB上的初级保护元件。
    - 使用建议:在安装过程中需要严格按照回流焊工艺进行焊接,以避免组件损坏。在更换保险丝时,应选择相同型号的产品,特别是在更换40 mA版本时,必须使用镀金端帽的UMZ 250。
    - 优化方案:对于高温环境下的应用,建议额外加强散热措施,以提高保险丝的使用寿命。

    5. 兼容性和支持


    - 兼容性:UMZ 250与不同类型的电路板兼容,适用于广泛的电子设备。
    - 技术支持:制造商提供详细的产品说明书和技术支持,包括安装指南和故障排除建议。

    6. 常见问题与解决方案


    - 问题1:保险丝熔断后如何更换?
    - 解决方案:需使用相同型号且相同镀层的保险丝进行替换。对于40 mA版本,必须使用镀金端帽的UMZ 250。
    - 问题2:能否替换高于4A的保险丝?
    - 解决方案:不建议替换,如需更高电流保护,应选择其他型号的保险丝。
    - 问题3:如何测试保险丝的可靠性?
    - 解决方案:使用标准的测试方法如MIL-STD-202进行测试,确保符合设计要求。

    7. 总结和推荐


    Schurter UMZ 250是一款高性能的表面贴装保险丝,具备紧凑的设计、高断开能力和多种认证。它的广泛应用性和出色的技术指标使其成为许多电子设备的理想选择。推荐用于各种需要高效电路保护的应用场合,特别是空间有限且需要高可靠性的应用。

3404.2419.11参数

参数
熔断 I²t 7.3A²S
额定电流 2A
熔断电流 -
额定电压-AC 277V
额定电压-DC 250V
熔断特性 慢速熔断
保险丝类型 Board Mount (Cartridge Style Excluded)
长*宽*高 11.3mm*4.2mm*4mm
通用封装 SMD
安装方式 夹子安装,底座安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

3404.2419.11厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3404.2419.11数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3404.2419.11 3404.2419.11数据手册

3404.2419.11封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.8107 ¥ 7.6068
库存: 300
起订量: 106 增量: 0
交货地:
最小起订量为:100
合计: ¥ 760.68
直接购买
加入购物车
