0001.1013

产品分类: 熔断保险丝
厂牌: SCHURTER

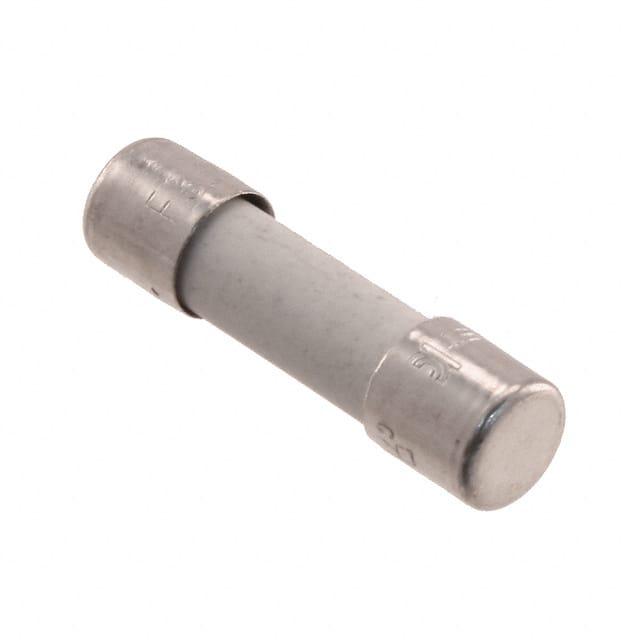

产品描述: Schurter 陶瓷保险管, SP 5X20系列, 8A, 250V 交流, 5 x 20mm, 熔断速度F
供应商型号: ET-1360841
供应商: 海外现货
标准整包数: 10
SCHURTER 熔断保险丝 0001.1013

0001.1013概述

    非复位式熔断器SP 5x20技术手册解读

    一、产品简介


    非复位式熔断器SP 5x20是Schurter公司生产的一款标准IEC认证的微型熔断器,尺寸为5x20毫米,具有快速响应的特点。该产品广泛应用于各类电子设备的一级保护电路中,如工业控制设备、通信系统和消费电子产品等。其高分断能力使其在面对过载或短路时能够可靠切断电流,确保设备安全运行。

    二、技术参数


    | 参数名称 | 规格范围 |

    | 额定电压 | 250VAC |
    | 额定电流 | 0.5A 至 16A |
    | 分断能力 | 500A 至 1500A |
    | 特性 | 快速动作(Quick-Acting F)|
    | 工作温度范围 | -55°C 至 125°C |
    | 环境适应性 | 按照IEC 60068-1标准的Climatic Category 55/125/21 |
    | 材料构成 | 管体:陶瓷;端帽:镀镍铜合金 |
    | 单位重量 | 1.18g |
    | 存储条件 | 0°C 至 60°C,湿度≤70% |

    三、产品特点和优势


    1. 高可靠性:采用陶瓷管体设计,提供卓越的绝缘性能和机械强度。
    2. 快速响应:适用于需要迅速切断电流的应用场合。
    3. 广泛认证:通过了IEC、UL和CSA等多项国际认证,保证产品质量和安全性。
    4. 优异的环境适应性:能够在极端环境下保持稳定的工作状态。

    四、应用案例和使用建议


    SP 5x20非复位式熔断器适用于多种场景,包括但不限于:
    - 在家用电器中作为主电源保护装置。
    - 在工业自动化设备中防止因过流导致的损坏。
    - 在通信设施中保障线路的安全运行。
    使用建议:
    - 根据具体负载需求选择合适的额定电流值。
    - 确保安装环境符合产品的工作温度和湿度要求。
    - 定期检查熔断器的状态,及时更换已熔断的产品以维持系统的正常运作。

    五、兼容性和支持


    SP 5x20与市面上主流的电子元器件具有良好的兼容性,并且Schurter公司提供了全面的技术支持和服务,包括产品手册下载、在线库存查询及售后服务等。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 熔断器频繁烧毁 | 检查负载是否超出额定值 |
    | 熔断后无法找到替代品 | 参考官方库存查询页面确认供应情况 |
    | 使用过程中出现异常发热现象 | 检查连接点是否有松动或接触不良的情况 |

    七、总结和推荐


    综上所述,Schurter公司的SP 5x20非复位式熔断器凭借其高性能、高可靠性以及广泛的适用性,在众多行业中展现出强大的竞争力。对于需要精确保护和长期稳定工作的应用场景而言,这款产品无疑是一个理想的选择。因此,强烈推荐此款产品给所有寻求高效电路保护方案的专业人士和企业。

0001.1013参数

参数
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 81.9A²S
额定电流 8A
长*宽*高 5mm*20mm*5.2mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

0001.1013厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

0001.1013数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 0001.1013 0001.1013数据手册

0001.1013封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 0.6431
150+ $ 0.5787
250+ $ 0.5428
库存: 594
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: $ 6.43
