3404.0015.11

产品分类: 熔断保险丝
厂牌: SCHURTER
产品描述: Schurter 一次性保险丝, 3.5A, 125V 交流/直流, F熔断速度
供应商型号: 693-3404.0015.11
供应商: Mouser
标准整包数: 1
SCHURTER 熔断保险丝 3404.0015.11

3404.0015.11概述

    电子元器件产品技术手册:Schurter OMF 125 Non-Resettable Fuses

    产品简介

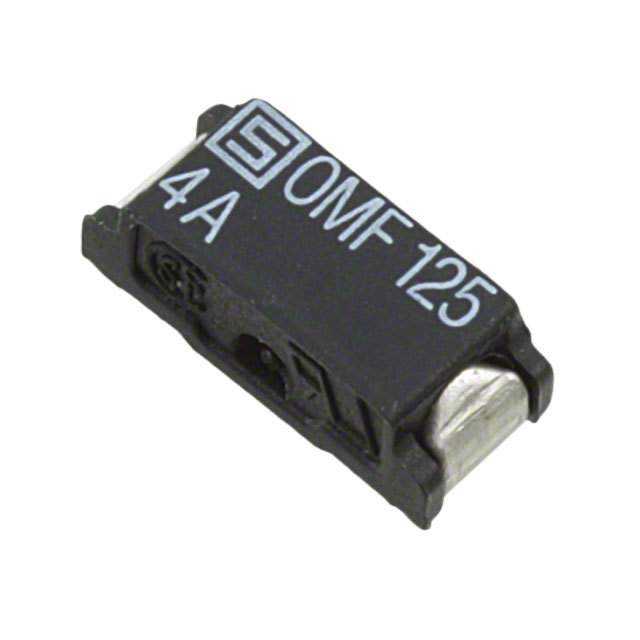

    Schurter OMF 125是非复位型表面贴装保险丝,专为印刷电路板直接焊接设计。它适用于各种应用场合,包括但不限于消费电子、工业自动化、通信设备等领域。此款保险丝具有快速响应特性,能够在过载时迅速切断电流,有效保护电子设备免受损坏。

    技术参数


    - 额定电压:125 VAC,125 VDC
    - 额定电流范围:0.063 A 至 10 A
    - 断流能力:100 A @ 125 VAC/DC
    - 特性:快速响应型
    - 安装方式:PCB(印制电路板),SMT(表面贴装)
    - 工作温度范围:-55 °C 至 125 °C
    - 标准与认证:
    - UL 248-14
    - CSA C22.2 no. 248.14
    - UL 文件编号:E41599
    - 材料:
    - 外壳:热塑性塑料,UL 94V-0
    - 引脚:镀锡铜合金
    - 单位重量:0.08 克
    - 存储条件:0 °C 至 60 °C,最大湿度 70%
    - 时间-电流曲线:请参见手册最后一页

    产品特点和优势


    Schurter OMF 125 非复位型保险丝具有以下显著特点和优势:
    - 高断流能力:能够在高达 100 A 的电流下切断电源,确保在极端条件下也能提供可靠的保护。
    - 快速响应:通过时间-电流曲线可以发现,它可以在短时间内迅速切断电流,防止过载对设备造成损害。
    - 广泛的工作温度范围:从 -55 °C 到 125 °C,适合各种恶劣环境下的应用。
    - 优良的机械强度:通过多项严格测试(如振动、冲击、高温耐受性测试)确保长期可靠使用。
    - 符合国际标准:通过 UL 和 CSA 认证,保证了其高质量和可靠性。

    应用案例和使用建议


    Schurter OMF 125 非复位型保险丝广泛应用于消费电子产品、工业自动化设备和通信设备等。例如,在某些通信基站的电源系统中,它们被用来保护设备免受过载和短路的影响。为了提高应用效果,建议按照以下几点进行操作:
    - 正确的安装位置:将保险丝安装在电路的入口处,以便在电流异常时能够迅速切断整个电路。
    - 定期检查:由于是非复位型保险丝,一旦熔断就需要更换。因此,建议在设备的常规维护中对其进行检查。
    - 温度控制:避免将保险丝置于极高或极低温度环境中,以保持其正常工作状态。

    兼容性和支持


    Schurter OMF 125 非复位型保险丝具备良好的兼容性,适用于大多数采用表面贴装技术(SMT)的 PCB 设计。厂商提供详细的技术文档和安装指南,可访问 Schurter 官网获取更多信息和支持。同时,他们还提供了一系列认证和测试报告,确保产品质量。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝频繁熔断 | 检查负载是否存在短路或过载情况。 |
    | 熔断后无法正常工作 | 更换新的保险丝,确保选用相同型号。 |
    | 融断时间不准确 | 检查连接是否正确,避免接触不良。 |

    总结和推荐


    综上所述,Schurter OMF 125 非复位型保险丝以其高断流能力、快速响应特性、宽泛的工作温度范围以及优良的机械强度脱颖而出。它在多种应用场合中的稳定表现使其成为一种值得信赖的保护元件。我们强烈推荐将其用于需要高度保护的电子设备中。如果您有任何疑问或需要进一步的支持,请联系 Schurter 官方客服。

3404.0015.11参数

参数
熔断电流 -
额定电压-AC 125V
额定电压-DC 125V
熔断特性 快速熔断
保险丝类型 Fast Blow
熔断 I²t 1.6A²S
额定电流 3.5A
长*宽*高 7.4mm*3.1mm*2.6mm
通用封装 SMD
安装方式 贴片安装

3404.0015.11厂商介绍

SCHURTER是一家瑞士公司,专注于开发和生产电子组件和系统。它的产品广泛应用于医疗、工业、能源和通信领域。SCHURTER的主要产品包括保险丝、电路保护器、开关、电源滤波器和EMC滤波器等。

SCHURTER的产品分类主要包括:
1. 保险丝:包括快速保险丝、慢速保险丝、延时保险丝等。
2. 电路保护器:包括过压保护器、过流保护器等。
3. 开关:包括按钮开关、旋转开关、滑动开关等。
4. 电源滤波器:包括EMI滤波器、EMC滤波器等。

SCHURTER的优势在于:
1. 高质量:SCHURTER的产品以高质量和可靠性著称。
2. 创新:SCHURTER不断研发新技术和产品,以满足市场需求。
3. 定制化:SCHURTER提供定制化服务,以满足客户的特定需求。
4. 全球服务:SCHURTER在全球设有多个分支机构,提供本地化服务。

3404.0015.11数据手册

厂牌 PDF简要描述 下载
SCHURTER 熔断保险丝 SCHURTER 3404.0015.11 3404.0015.11数据手册

3404.0015.11封装设计

查看详情并下载
Symbol
Footprint
3D Model
