GV4LE12N

产品分类: 电机驱动模块
产品描述:
供应商型号: N-GV4LE12N
供应商: 云汉优选
标准整包数: 1

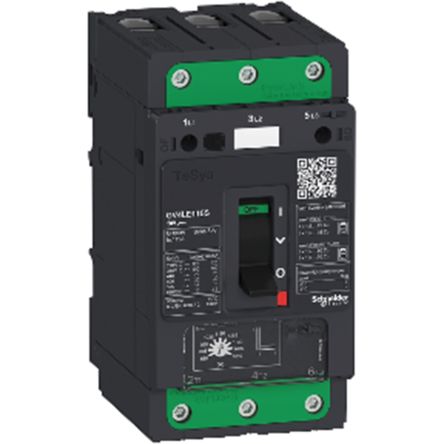

SCHNEIDER/施耐德 电机驱动模块 GV4LE12N

GV4LE12N概述

    TeSys GV4 电子元器件产品技术手册

    1. 产品简介


    TeSys GV4 系列是一款磁保护断路器,主要用于电机保护。该系列包含多个型号,其中 GV4LE12N 是一款针对三相系统设计的产品,额定电流为 12.5A,具有优秀的短路保护功能。这款电子元器件广泛应用于工业自动化设备、电动机控制中心和其他需要电机保护的应用场合。

    2. 技术参数


    - 产品类型: 磁保护断路器
    - 额定电流: 12.5A
    - 断开能力:
    - 100 kA @ 220...240 V AC 50/60 Hz
    - 50 kA @ 380...415 V AC 50/60 Hz
    - 50 kA @ 440 V AC 50/60 Hz
    - 15 kA @ 525 V AC 50/60 Hz
    - 8 kA @ 660...690 V AC 50/60 Hz
    - 25 kA @ 500 V AC 50/60 Hz
    - 启动方式: 按钮开关
    - 控制电压: 690 V AC 50/60 Hz
    - 机械寿命: 40000 周期
    - 电气寿命: 40000 周期(AC-3 @ 440 V)
    - 尺寸: 高度 155 mm,宽度 81 mm,深度 116 mm
    - 重量: 1.5 kg
    - 安装方式: 导轨安装(35 mm 宽)
    - 环境条件:
    - 工作温度范围: -25°C 至 70°C
    - 存储温度范围: -50°C 至 85°C
    - 防护等级: IP40 (前侧)
    - 冲击等级: 15 gn @ 11 ms (符合 IEC 60068-2-27)
    - 振动等级: ±1 mm @ 2-13.2 Hz 和 0.7 gn @ 13.2-100 Hz (符合 IEC 60068-2-6)

    3. 产品特点和优势


    - 高可靠性: 通过严格的测试标准(如 IEC 60947-2),确保在多种环境条件下都能稳定工作。
    - 多功能性: 可用于不同电压等级下的电机保护,支持多种操作模式。
    - 长寿命: 机械和电气寿命均为 40000 周期,确保长时间可靠运行。
    - 简便安装: 采用导轨安装方式,简化安装过程。

    4. 应用案例和使用建议


    - 应用案例: 在工业生产线上的电机保护、电动机控制系统中广泛应用。
    - 使用建议:
    - 在选择合适的电流等级时,需根据实际电机功率进行计算。
    - 考虑到环境温度的影响,在极端环境下使用时应注意通风散热。

    5. 兼容性和支持


    - 兼容性: 适用于多种电压等级,且可通过多种安装方式灵活安装。
    - 支持: 提供详尽的技术文档及客户支持服务,帮助用户快速解决问题。

    6. 常见问题与解决方案


    - 问题: 如何正确安装?
    - 解决方案: 详细阅读安装指南,按照导轨安装方式进行固定。
    - 问题: 如何检查设备状态?
    - 解决方案: 观察面板指示灯或通过配套软件进行远程监控。
    - 问题: 断路器跳闸后如何复位?
    - 解决方案: 请先排除故障原因,然后手动按下复位按钮。

    7. 总结和推荐


    综上所述,TeSys GV4LE12N 是一款高性能、高可靠性的磁保护断路器,适用于各种工业环境。其坚固耐用的设计和全面的支持体系使其在市场上具备很强的竞争优势。强烈推荐使用这款产品以确保电机系统的安全和高效运行。

GV4LE12N厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

GV4LE12N数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电机驱动模块 SCHNEIDER/施耐德 GV4LE12N GV4LE12N数据手册
