GV1G09

产品分类: 电机驱动模块
产品描述:
供应商型号: 4001984
供应商: 海外现货
标准整包数: 1

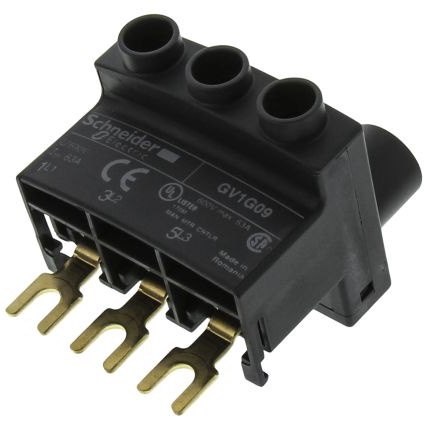

SCHNEIDER/施耐德 电机驱动模块 GV1G09

GV1G09概述

    TeSys GV2, TeSys D & TeSys U 终端块产品技术手册解析

    产品简介


    TeSys GV2, TeSys D & TeSys U 终端块是施耐德电气Linergy系列下的电子元器件产品。它主要用于配电系统中的接线终端连接,具备高效、可靠的电气性能。主要应用于工业自动化控制、电力系统、建筑设施等领域。

    技术参数


    1. 额定操作电流: 63A
    2. 安装位置: 顶部
    3. 防护等级: IP20(符合IEC 60529标准)
    4. 额定绝缘电压: 690V(符合IEC 60947-1标准)
    5. 接线类型:
    - 螺丝压紧端子:柔性导线AWG 4
    - 螺丝压紧端子:两根柔性电缆0.01平方英寸(2.5...4mm²)无护套
    - 螺丝压紧端子:一根柔性电缆0.01平方英寸(1.5...6mm²)有护套
    - 螺丝压紧端子:一根刚性电缆0.01平方英寸(1.5...2mm²)无护套
    - 螺丝压紧端子:一根刚性电缆0.02平方英寸(1.5...16mm²)无护套
    - 螺丝压紧端子:一根刚性电缆0.02平方英寸(1.5...10mm²)有护套
    - 螺丝压紧端子:刚性导线AWG 4
    6. 紧固力矩:
    - 连接器: 19.47 lbf.in (2.2 N.m)
    - 螺丝压紧端子: 15.04 lbf.in (1.7 N.m)
    7. 产品重量: 0.09磅(0.04千克)

    产品特点和优势


    TeSys GV2, TeSys D & TeSys U 终端块具有高可靠性、良好的电气性能及安装便捷的特点。该产品适用于多种不同的电路系统连接,能有效保证系统的稳定运行。特别是在高电流应用场合下,表现出色的电气连接能力和防护性能,提升了整体系统的安全性和可靠性。

    应用案例和使用建议


    在工业控制系统中,TeSys GV2, TeSys D & TeSys U 终端块常用于需要频繁拆装、空间有限的场合。例如,在某些特定的控制柜设计中,利用其顶部安装的特点,可实现快速、方便的布线。同时,应根据具体的电流负载选择合适的接线方式,确保螺丝压紧端子的紧固力矩符合要求,以避免过载导致的安全隐患。

    兼容性和支持


    该产品与TeSys-LS1、TeSys-U、TeSys-K、TeSys-D及TeSys-GV2范围内的其他产品兼容,确保了系统的整体兼容性。施耐德电气提供了一年的合同保修期,此外还提供了详尽的技术支持和售后服务,确保用户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. Q: 紧固力矩不达标怎么办?
    - A: 检查是否使用了正确的工具并严格按照制造商推荐的力矩值进行紧固。
    2. Q: 连接不稳定,容易松动怎么办?
    - A: 重新检查螺丝压紧端子的连接情况,确保所有的接线正确无误且紧固力度符合要求。
    3. Q: 长时间使用后出现接触不良怎么办?
    - A: 定期检查所有连接点,必要时更换磨损严重的部件,确保良好的电气接触。

    总结和推荐


    综上所述,TeSys GV2, TeSys D & TeSys U 终端块以其出色的电气性能、高可靠性及广泛的兼容性成为工业控制领域中的优选配件。尤其适合那些对电气连接要求较高、工作环境复杂的场合。结合其全面的技术支持和售后服务体系,我们强烈推荐此产品给需要可靠电气连接解决方案的用户。

GV1G09厂商介绍

SCHNEIDER公司(施耐德电气)是一家全球领先的能源管理和自动化解决方案提供商,总部位于法国。公司专注于为客户提供高效、可靠的电力和自动化技术,以支持数字化转型和可持续能源管理。

主营产品分类:
1. 能源管理:包括中低压配电产品、能源监控系统和解决方案。
2. 工业自动化:涵盖过程自动化、机器自动化和工业软件等。
3. 楼宇自动化:提供楼宇管理系统、安防解决方案和智能家居产品。
4. 数据中心:提供数据中心基础设施、物理基础设施和软件管理工具。

应用领域:
SCHNEIDER的产品和解决方案广泛应用于能源和基础设施、工业过程、楼宇自动化和数据中心等多个领域。

SCHNEIDER的优势:
1. 创新技术:拥有强大的研发实力,不断推出创新产品和技术。
2. 全球布局:在全球设有多个研发中心和生产基地,服务全球客户。
3. 可持续发展:致力于提供节能、环保的解决方案,推动绿色能源发展。
4. 客户服务:提供定制化解决方案和专业技术支持,满足客户需求。

GV1G09数据手册

厂牌 PDF简要描述 下载
SCHNEIDER/施耐德 电机驱动模块 SCHNEIDER/施耐德 GV1G09 GV1G09数据手册

GV1G09封装设计

查看详情并下载
Symbol
Footprint
3D Model
