FN2020-30-08

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 夏弗纳 单相RFI滤波器 FN2020系列, 250 V 交流, 底盘安装
供应商型号: Q-FN2020-30-08
供应商: Schaffner
标准整包数: 20

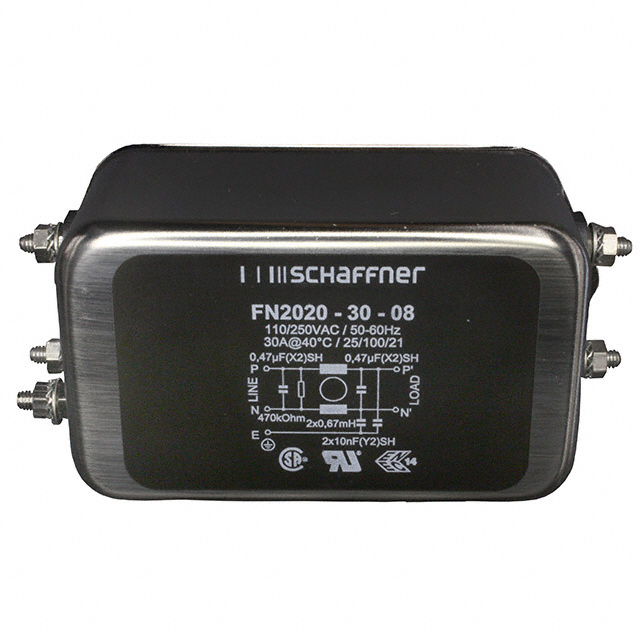

SCHAFFNER EMI滤波器 FN2020-30-08

FN2020-30-08概述


    产品简介


    产品类型:单级滤波器
    主要功能:该滤波器主要用于电磁干扰(EMI)控制,具有高共模和差模衰减特性。它能够有效地抑制来自电源线上的噪声,确保设备在工作时不受外部或内部产生的电磁干扰影响。
    应用领域:广泛应用于电气和电子设备、消费电子产品、家用电器、医疗设备、办公自动化设备及数据通信设备等领域。

    技术参数


    - 额定电压:交流250V,50/60Hz;直流250V
    - 工作频率范围:直流至400Hz
    - 额定电流:1至60A(最大工作温度为40℃)
    - 高压测试:
    - P -> PE:2000VAC,持续2秒
    - P -> PE(B型):2500VAC,持续2秒
    - P -> N:760VAC,持续2秒(1到20A型)
    - P -> N:1100VDC,持续2秒(30和60A型)
    - 温度范围:操作和储存温度为-25°C至+100°C
    - 认证:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准(适用于交流和直流应用)

    产品特点和优势


    - 易于安装:采用快速底盘安装设计,便于快速安装。
    - 适用范围广:可用于多种应用,包括通用的传导抑制,也可用于噪音更大的环境。
    - 多版本选择:提供标准版、医用版(B型)和安全版(A型),适合不同的需求。
    - 优良的电特性:具有高饱和电阻和优异的热行为,确保长期稳定运行。
    - 尺寸与重量比优越:体积小巧,重量轻,有助于节省空间和降低整体重量。

    应用案例和使用建议


    应用案例:
    - 工业设备:用于需要高可靠性EMI防护的工业设备,如电机控制系统。
    - 医疗设备:例如心电图机,可以使用医用版滤波器以满足严格的安全要求。
    - 家用电器:冰箱、洗衣机等家电设备通常需要滤波器来抑制电源波动带来的干扰。
    使用建议:
    - 负载匹配:选择合适的滤波器型号,确保其额定电流能够满足负载需求。
    - 环境考虑:根据设备的工作环境选择适当的滤波器版本(如B型或A型),特别是在极端温度或高海拔环境下。
    - 正确连接:确保正确的连接方式(如-06、-07、-08等),并按推荐扭矩紧固接线端子。

    兼容性和支持


    - 兼容性:该产品可与其他标准电气设备良好兼容。
    - 支持服务:制造商提供详尽的技术支持文档,并且拥有全球销售和支持网络,可以在需要时提供技术支持和维护服务。

    常见问题与解决方案


    - 问题1:滤波器出现过热现象。
    - 解决方案:检查是否选择了合适的滤波器型号,确保其额定电流能够满足负载需求,并保证良好的散热条件。
    - 问题2:滤波效果不佳。
    - 解决方案:确认输入和输出连线正确无误,且接线质量良好;检查是否有其他干扰源或未处理的电源线路噪声。
    - 问题3:设备出现漏电现象。
    - 解决方案:选择低泄漏电流的版本(如A型),并确保正确的安装方法和良好的接地条件。

    总结和推荐


    综上所述,单级滤波器(Single-Stage Filters FN 2020)是一款功能强大且适应性广泛的EMI滤波器,适用于各种电气和电子设备。其高效的设计和可靠的性能使其在市场上具有显著的竞争优势。对于那些对EMI控制有严格要求的应用,这款滤波器无疑是最佳选择。因此,强烈推荐使用该产品。

FN2020-30-08参数

参数
通道数 -
中心频率 -
额定电流 30A
截止频率 -
电路技术 -
ESD保护 -
电感值 670μH
电容值 10nF,470nF
滤波器阶数 -
额定电压-DC -
电阻 470KΩ
长*宽*高 57.5mm*57.5mm*45.4mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装

FN2020-30-08厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2020-30-08数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2020-30-08 FN2020-30-08数据手册

FN2020-30-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
