FN 3025HP-30-71

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 三相RFI滤波器 FN3025系列, 520 V 交流, 底盘安装
供应商型号:
供应商:
标准整包数: 0

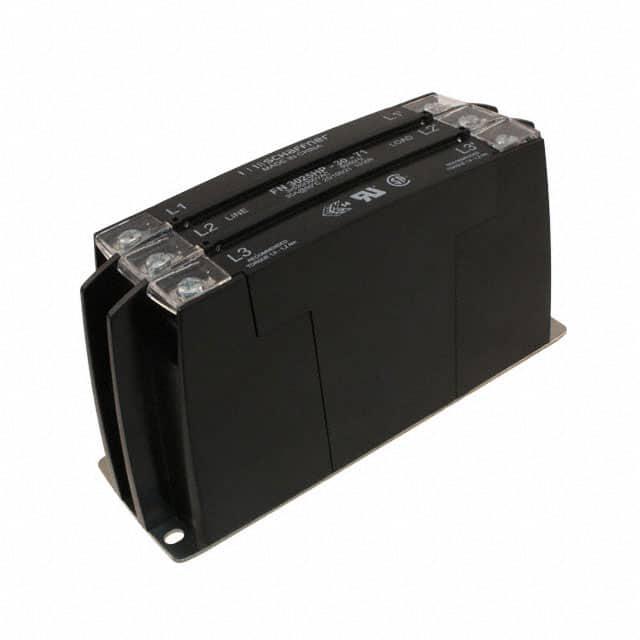

SCHAFFNER EMI滤波器 FN 3025HP-30-71

FN 3025HP-30-71概述


    产品简介


    3相滤波器(FN 3025/FN 3026)
    3相滤波器FN 3025/FN 3026是一种适用于EMC(电磁兼容性)和RFI(射频干扰)环境的紧凑型过滤解决方案。这些滤波器的主要功能是减少电力线上的噪声和干扰,确保电源系统的纯净和稳定。它们特别适用于需要高性能、高可靠性的应用场合,如工业自动化、电机驱动系统、半导体制造设备和医疗设备等。

    技术参数


    | 参数 | HL 型号 | HP 型号 |
    |
    | 最大连续运行电压 | 3 x 520/300 VAC | 3 x 520/300 VAC |
    | 工作频率 | DC至60Hz | DC至60Hz |
    | 额定电流 | 10到50A @ 50°C | 10到50A @ 50°C |
    | 高电位测试电压(P -> E) | 2000 VAC/2秒 | 3000 VDC/2秒 |
    | 高电位测试电压(P -> P) | 2250 VDC/2秒 | 2250 VDC/2秒 |
    | 保护等级 | IP 00(根据VBG 4) | IP 00(根据VBG 4) |
    | 过载能力 | 4倍额定电流启动,1.5倍额定电流持续1分钟,每小时一次 | 4倍额定电流启动,1.5倍额定电流持续1分钟,每小时一次 |
    | 温度范围(运行和存储) | -25°C至+100°C | -25°C至+100°C |

    产品特点和优势


    1. 最小泄漏电流:泄漏电流极低,适合日本电网及对安全性和可靠性要求高的应用。
    2. 双版本选择:提供底盘安装(FN 3025)和DIN轨安装(FN 3026)两种选择。
    3. 嵌入式跳接终端系统:确保用户友好且快速可靠的电气连接。
    4. 铰链式防护盖:增加整体安全性,防止意外接触带电导体。
    5. 环保设计:无填充物的塑料外壳设计,符合环保标准。

    应用案例和使用建议


    - 应用案例:FN 3025/FN 3026常用于要求极为紧凑的滤波解决方案的应用中,例如电机驱动系统和伺服驱动系统。此外,它们也适用于对泄漏电流要求严格的敏感接地检测应用。

    - 使用建议:在安装时应注意遵守扭矩建议,确保连接牢固。在使用过程中,需定期检查防护盖的状态,确保其处于锁定位置,以避免意外接触带电部分。

    兼容性和支持


    - 兼容性:FN 3025/FN 3026可以与多种标准工业连接器配合使用。具体支持请参考制造商网站。
    - 支持:Schaffner集团提供全面的技术支持和服务。对于任何技术支持需求,可访问其官方网站获取更多帮助。

    常见问题与解决方案


    1. Q:如何确保正确的安装扭矩?
    - A:建议按照制造商提供的推荐扭矩进行紧固,通常为1.0-1.2 Nm(10-120 mNm)。
    2. Q:防护盖是否需要额外购买?
    - A:不需要,它们包含在标准交付包中。
    3. Q:如果滤波器出现问题,应该怎么办?
    - A:联系当地的销售代表,他们将提供技术支持和维修服务。

    总结和推荐


    FN 3025/FN 3026是一款非常出色的3相滤波器,具有轻巧的塑料外壳设计、极低的泄漏电流、可靠的电气连接和用户友好的安装方式。其广泛的适用范围和高度的可靠性使其成为许多工业应用的理想选择。我们强烈推荐使用FN 3025/FN 3026来提升您的电力系统性能和稳定性。

FN 3025HP-30-71参数

参数
ESD保护 -
中心频率 -
额定电压-DC -
电阻 -
滤波器阶数 -
截止频率 -
电感值 -
电路技术 -
通道数 -
额定电流 30A
电容值 -
长*宽*高 150mm*50mm*78mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 3025HP-30-71厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3025HP-30-71数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 3025HP-30-71 FN 3025HP-30-71数据手册
