FN350-8-29

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 8A 底座安装 105mm*138.5mm*57mm
供应商型号: FN350-8-29
供应商: 国内现货
标准整包数: 10

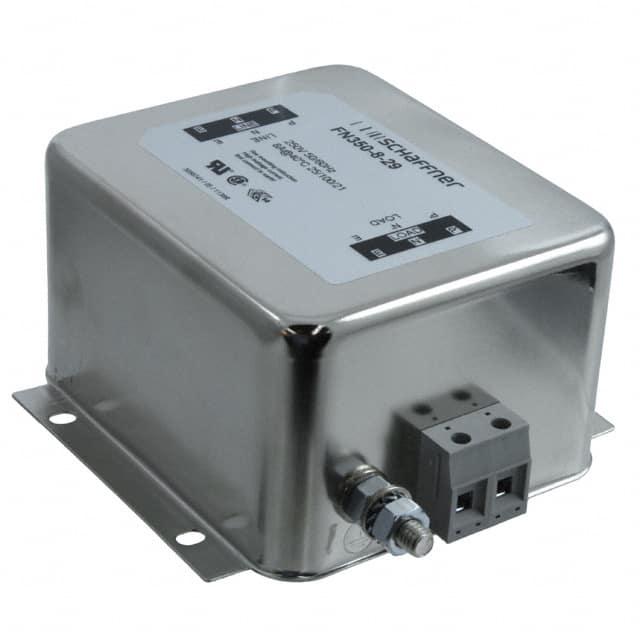

SCHAFFNER EMI滤波器 FN350-8-29

FN350-8-29概述

    单阶段滤波器 FN 350 技术手册

    产品简介


    单阶段滤波器(FN 350)是一种紧凑型电磁兼容(EMC)/无线电频率干扰(RFI)滤波器,专门用于单相电机驱动系统。该产品设计符合工业标准,并具备高可靠性,适用于各种自动化设备、电源供应、开关电源模块(SMPS)、办公设备及测试测量设备等领域。它的紧凑设计不仅方便安装,而且适用于工业环境。

    技术参数


    - 最大连续工作电压:1 × 250 VAC
    - 工作频率:直流至400 Hz
    - 额定电流:8 至 55 A(在40°C时)
    - 高压测试电压:P → E:2000 VAC(持续2秒),P → N:1100 VDC(持续2秒)
    - 保护等级:IP 20
    - 过载能力:启动时4倍额定电流,每小时一次1.5倍额定电流持续1分钟
    - 温度范围:操作和存储 -25°C 至 +100°C
    - 耐燃性:符合UL 94 V-2标准
    - 平均无故障时间(MTBF):在40°C/230V条件下为420,000小时
    - 设计认证:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准
    - 其他合规性:满足EN 55011/14/22和IEC 60950要求

    产品特点和优势


    - 高性能滤波:优化的组件值确保了在低频范围内的共模和差模衰减,使其适用于多种单相电机驱动应用。
    - 安全设计:工业级安全接线端子,便于快速安装。
    - 宽适用范围:符合IEC 60950要求,增加了应用灵活性。
    - 高可靠性和耐用性:具备高过载能力和宽温度范围,适应恶劣环境。

    应用案例和使用建议


    - 单相电机驱动:适用于需要减少电磁干扰的电机驱动系统。
    - 自动化设备:可集成到自动化生产线中,提高系统的电磁兼容性。
    - 电源和SMPS:用于电源模块,减少电磁干扰,提高系统稳定性。
    - 使用建议:在安装时,需遵循推荐扭矩值以确保连接稳定。对于不同额定电流的型号,应注意其尺寸和重量差异。

    兼容性和支持


    - 兼容性:设计上支持各类单相电机驱动和电源系统,适用于不同的工业应用场景。
    - 支持和服务:可联系各地区销售和支持中心获取更多技术文档和售后服务,确保用户获得最佳支持。

    常见问题与解决方案


    - 问题:安装后发现泄漏电流超标。
    - 解决办法:检查中性线是否中断,必要时重新安装并确认接地良好。
    - 问题:运行过程中出现过热现象。
    - 解决办法:确认安装位置通风良好,避免过度负荷运行。

    总结和推荐


    综上所述,FN 350 单阶段滤波器以其高可靠性、广泛的适用性和便捷的安装设计,在众多工业应用中表现出色。我们强烈推荐使用此产品以提升系统的电磁兼容性和整体性能。对于希望增强其设备电磁兼容性的客户,FN 350 是一个理想的选择。

FN350-8-29参数

参数
通道数 -
额定电流 8A
ESD保护 -
额定电压-DC -
电阻 -
电路技术 -
中心频率 -
电感值 -
电容值 -
截止频率 -
滤波器阶数 -
长*宽*高 105mm*138.5mm*57mm
安装方式 底座安装
零件状态 在售
包装方式 托盘
