FN 2070-12-06

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相EMI滤波器 FN2070系列, 250 V 交流, 底盘安装
供应商型号:
供应商:
标准整包数: 0

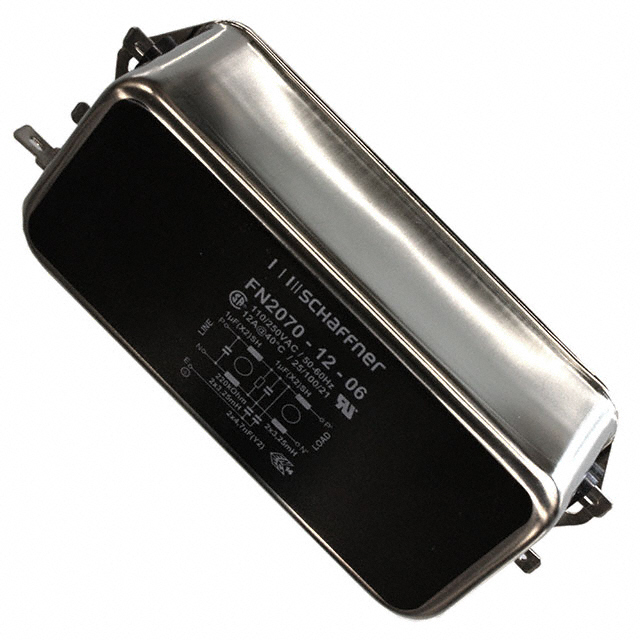

SCHAFFNER EMI滤波器 FN 2070-12-06

FN 2070-12-06概述

    Two-Stage Filters FN 2070 技术手册概述

    产品简介


    Two-Stage Filters FN 2070 是一款多级高性能的交流/直流电磁干扰(EMI)滤波器。这款滤波器适用于各种电流需求,从1A到36A不等,可以有效地衰减差分和共模噪声。广泛应用于电气和电子设备、消费类电子产品、楼宇自动化系统、工业机械、医疗设备及办公自动化和数据中心等领域。此外,它还具有可选的医疗版本(B型)和安全版本(A型),以满足不同的应用需求。

    技术参数


    - 额定电压: 250 VAC, 50/60 Hz;250 VDC
    - 工作频率: 直流至400 Hz
    - 额定电流: 1至36 A(在40°C下)
    - 高电位测试电压: P -> PE: 2000 VAC (2秒);P -> PE: 2500 VAC (B型, 2秒);P -> N: 1100 VDC (2秒)
    - 温度范围: 操作和存储温度范围为-25°C至+100°C
    - 认证: 符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准(适用于交流和直流应用)
    - 燃烧等级: 符合UL 94 V-2或更高级别
    - 过电压类别: II 类(符合IEC 60664-1)
    - 污染程度: 2 类(符合IEC 60664-1)
    - 海拔高度: 最高2000米(超过此高度将降额使用)
    - 平均无故障时间 (MTBF): 在40°C/230 V下,MTBF为1,550,000小时(B型为1,600,000小时)

    产品特点和优势


    - 易于安装: 设计便于快速机箱安装。
    - 多种选择: 可选B型(无Y电容器,适用于医疗应用)和A型(低电容,适用于安全性要求高的场合)。
    - 高性能衰减: 基于饱和电阻高和热性能优异的线圈,提供高传导衰减性能。
    - 高频衰减: 专门设计用于高频衰减。
    - 多种连接选项: 支持不同类型的终端,以适应不同的连接需求。
    - 多样化的型号: 提供单阶段滤波器(FN 2030系列)和差分模式线圈(FN 2080系列)等多种选择。

    应用案例和使用建议


    - 电气和电子设备: 如电机驱动器、开关电源等。
    - 医疗设备: 医疗设备通常需要低泄漏电流的滤波器,因此推荐使用A型滤波器。
    - 工业自动化设备: 需要对电磁干扰进行严格控制的工业设备。
    - 办公自动化设备: 如打印机、复印机等办公设备。
    使用建议:
    - 确保滤波器的安装位置远离强磁场源。
    - 选择合适的型号以匹配应用中的电流需求。
    - 根据环境条件选择合适的温度范围和海拔高度,确保滤波器正常运行。

    兼容性和支持


    - 兼容性: 本产品适用于各种电气和电子设备,特别是那些需要高性能EMI滤波的应用场合。
    - 支持: Schaffner公司提供全球销售和技术支持服务,客户可以通过官方网站查询当地合作伙伴的具体信息。

    常见问题与解决方案


    - 问题1: 滤波器在运行时发热异常。
    - 解决方案: 检查安装位置是否有足够的通风空间,必要时重新布置以改善散热。
    - 问题2: 滤波器衰减效果不佳。
    - 解决方案: 检查输入信号的频率范围,确保其在滤波器的工作范围内。
    - 问题3: 滤波器无法通过高压测试。
    - 解决方案: 检查安装的电路和接线是否正确,确保接地良好。

    总结和推荐


    Two-Stage Filters FN 2070是一款优秀的EMI滤波器,具有多种型号选择和良好的兼容性。它的高性能衰减能力、快速安装和多样性使得它成为各类应用中的理想选择。特别是在需要高可靠性、稳定性的医疗和工业环境中表现尤为出色。对于寻求高效EMI滤波解决方案的用户来说,FN 2070是一个值得推荐的选择。

FN 2070-12-06参数

参数
电路技术 -
ESD保护 -
电感值 3.25mH
电阻 220KΩ
滤波器阶数 -
电容值 1μF
通道数 -
中心频率 -
额定电压-DC -
额定电流 12A
截止频率 -
长*宽*高 57.5mm*45.4mm*45.4mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 2070-12-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 2070-12-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 2070-12-06 FN 2070-12-06数据手册

FN 2070-12-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
