FN332Z-6-05

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 6A 800μH 2.2nF,15nF 底座安装 45mm*65.6mm*65.6mm
供应商型号: Q-FN332Z-6-05
供应商: Schaffner
标准整包数: 60

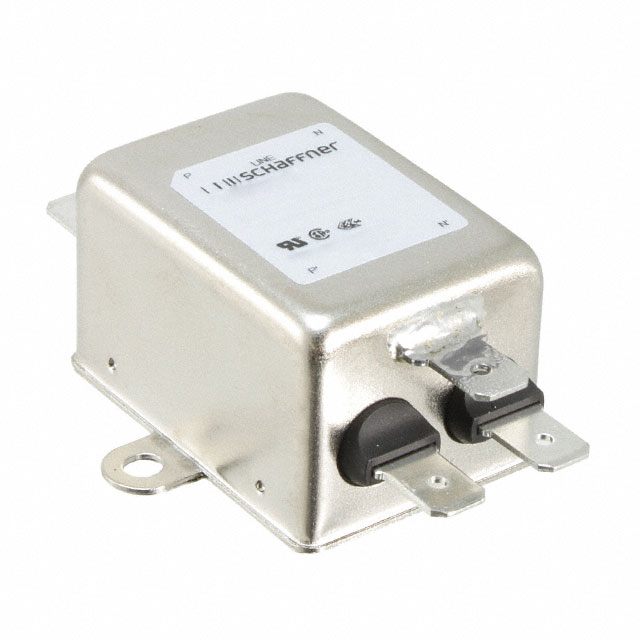

SCHAFFNER EMI滤波器 FN332Z-6-05

FN332Z-6-05概述

    单级滤波器FN 332 技术手册概述
    本文档将详细介绍单级滤波器FN 332的技术参数、特点、应用案例及支持信息。旨在帮助工程师和技术人员更好地理解和应用这一高性能电磁干扰(EMI)滤波器。

    产品简介


    单级滤波器FN 332属于电磁干扰抑制器件,主要用于减少电源线路中的噪声和干扰。其设计适用于多种应用场合,包括消费电子产品、办公自动化设备、家用电器、工业设备等。产品类型涵盖额定电流为1到10安培的版本。

    技术参数


    FN 332滤波器的技术参数包括但不限于以下几点:
    - 最大连续工作电压: 250 VAC(50/60 Hz)
    - 工作频率范围: 直流至400 Hz
    - 额定电流: 1至10 A(最高温度40℃)
    - 高压测试:
    - P -> PE: 2000 VAC, 持续2秒
    - P -> N: 760 VAC, 持续2秒(Z型)
    - P -> N: 250 VAC, 持续2秒(Z型)
    - 温度范围: 工作和存储温度范围为-25°C至+100°C
    - 燃点等级: 符合UL 94 V-2标准或更优
    - 认证标准: 符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准
    - 冲击脉冲保护(Z型): 2 kV,符合IEC 61000-4-5标准
    - 平均无故障时间(MTBF): 40℃/230 V下为710,000小时

    产品特点和优势


    FN 332滤波器的特点和优势如下:
    - 易安装和快速安装:专为底盘安装设计,安装简便快捷。
    - 集成浪涌脉冲保护:可选配置,提供额外的保护,以保障敏感电气设备的安全。
    - 优异的衰减性能:基于高饱和电阻电感,具有良好的热行为。
    - 高饱和电阻和高电感:确保在各种工作条件下的稳定性能。
    - 定制特定版本:可根据客户要求进行定制。

    应用案例和使用建议


    FN 332滤波器的典型应用包括:
    - 电气和电子设备
    - 消费品
    - 家用电器
    - 电源供应器
    - 办公自动化设备
    - 数据通信设备
    - 工业设备辅助供电
    在使用过程中,应注意:
    - 确保滤波器正确安装,避免电气连接错误。
    - 在极端条件下(如高温或低温环境),需要额外的防护措施。
    - 使用时,根据实际需求选择合适的型号和配置。

    兼容性和支持


    FN 332滤波器与多数标准电气接口兼容。此外,制造商提供全球销售和技术支持服务,具体联系信息见附录。

    常见问题与解决方案


    一些常见的问题及其解决方案如下:
    - Q: 过载如何处理?
    - A: 如果出现过载情况,检查连接和负载是否正常,并重新设置保护机制。
    - Q: 如何延长使用寿命?
    - A: 定期检查并清洁滤波器,确保其在适宜的工作环境中运行。

    总结和推荐


    综上所述,FN 332滤波器是一款高效、可靠的电磁干扰抑制器件,适用于广泛的应用场合。其优良的设计和制造工艺使其成为市场上极具竞争力的产品。强烈推荐在相关项目中使用FN 332滤波器,以提升系统的稳定性和可靠性。
    这份概述详细介绍了FN 332滤波器的各项关键指标和特性,希望对您选择和使用该产品有所帮助。

FN332Z-6-05参数

参数
通道数 -
ESD保护 -
电阻 -
电路技术 -
滤波器阶数 -
中心频率 -
电容值 2.2nF,15nF
额定电流 6A
电感值 800μH
截止频率 -
额定电压-DC -
长*宽*高 45mm*65.6mm*65.6mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN332Z-6-05厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN332Z-6-05数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN332Z-6-05 FN332Z-6-05数据手册

FN332Z-6-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ ¥ 153.0574
库存: 6000
起订量: 60 增量: 60
交货地:
最小起订量为:60
合计: ¥ 9183.44
直接购买
加入购物车
