首页  >  产品百科  >  FN2412-25-33

FN2412-25-33

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相RFI滤波器 FN2412系列, 250 V 交流, DIN 导轨
供应商型号: FN2412-25-33
供应商: 国内现货
标准整包数: 10

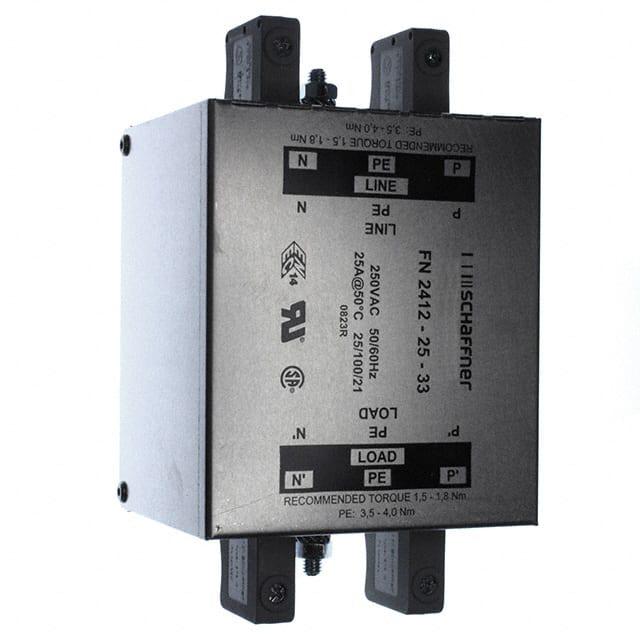

SCHAFFNER EMI滤波器 FN2412-25-33

FN2412-25-33概述

    单阶段滤波器:FN 2410 和 FN 2412 —— 高效的电磁兼容/射频干扰滤波器

    产品简介


    单阶段滤波器(FN 2410 和 FN 2412)是专为工业电子设备设计的电磁兼容(EMC)和射频干扰(RFI)滤波器。它们适用于需要高效滤波和高抗干扰性的场合,能够显著降低高频噪声和电磁干扰。这些滤波器具有快速和舒适安装的特点,适合安装在常见的TS 35 DIN导轨上,并提供广泛的额定电流范围,以适应不同应用的需求。

    技术参数


    以下是滤波器的关键技术参数:
    | 参数 | 值 |

    | 设计认证 | UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 |
    | 阻燃等级 | UL 94 V-2 或更高 |
    | 高电位测试电压 | P -> E: 2000 VAC for 2秒 |
    P -> P: 2250 VDC for 2秒(H型)|
    P -> E: 2700 VDC for 2秒(H型)|
    P -> N: 1100 VDC for 2秒 |
    | 最大连续工作电压 | 1x 250 VAC(FN 2410 / FN 2412)|
    2x 520/300 VAC(FN 2410H / FN 2412H)|
    | MTBF @ 50°C/250V | 1,200,000 小时(Mil-HB-217F) |
    | MTBF @ 50°C/520V | 250,000 小时(H型) |
    | 工作频率 | DC 到 400Hz(除FN 2410H-60/-80/-100: 250 Hz)|
    | 过载能力 | 开关时4倍额定电流,持续1分钟每小时1.5倍额定电流 |
    | 防护等级 | IP20 |

    产品特点和优势


    - 卓越的滤波性能:FN 2410 系列滤波器适合传统机箱安装,FN 2412 系列则适合安装在TS 35 DIN导轨上,方便快速安装。
    - 高可靠性:终端块采用工业级设计,触点安全,符合最严格的安全标准。
    - 高抗噪性:通过高性能电感实现良好的饱和电阻和热稳定性,即使在非常嘈杂的应用环境中也能保持预期的滤波效果。
    - 多相供电支持:"H"版本特别适合三相电源网络中的两相供电,支持高达520 VAC的电压。

    应用案例和使用建议


    这些滤波器适用于多种应用场景,如小型到中型机器和工业设备、高精度单相电源供应、单相变频电机驱动、逆变器和转换器等。对于需要更高功率单相或两相供电的应用,DIN导轨版本非常适合。
    使用建议:
    - 确保所有连接稳固,特别是对铜线和铝线的连接要特别注意。
    - 在选择滤波器时,根据具体的工作电压和电流需求选择合适的型号。
    - 定期检查连接点是否有松动,确保长期稳定的运行。

    兼容性和支持


    这些滤波器与各种DIN导轨安装设备兼容,且得到了广泛应用的认可。制造商提供详细的安装指南和技术支持,以确保用户能够正确安装和维护这些设备。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决办法:重新检查连接并调整扭矩至推荐值(1.5-1.8 Nm)。

    2. 滤波效果不佳:
    - 解决办法:确保设备工作在额定电流范围内,检查接地情况是否良好。

    总结和推荐


    单阶段滤波器FN 2410 和 FN 2412 是高效、可靠且易于安装的产品,适用于各种工业电子应用。它们的独特优势在于高抗噪性和可靠性,特别适合处理高干扰环境下的信号。强烈推荐在需要电磁兼容性和射频干扰抑制的场景中使用这些滤波器。

FN2412-25-33参数

参数
电阻 -
通道数 -
滤波器阶数 -
中心频率 -
截止频率 -
额定电压-DC -
额定电流 25A
ESD保护 -
电感值 -
电容值 -
电路技术 -
长*宽*高 93mm*160mm*87mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 盒装

FN2412-25-33厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2412-25-33数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2412-25-33 FN2412-25-33数据手册

FN2412-25-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 676.57
20+ ¥ 631.6626
100+ ¥ 558.5216
库存: 10
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 6765.7
