FN2030-16-06

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相RFI滤波器 FN2030系列, 250 V 交流, 法兰安装
供应商型号: UA-FN2030-16-06
供应商: 海外现货
标准整包数: 20

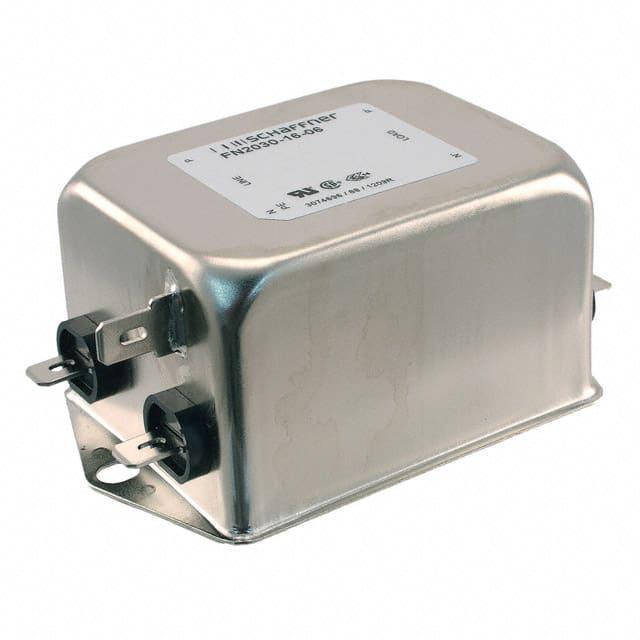

SCHAFFNER EMI滤波器 FN2030-16-06

FN2030-16-06概述

    单阶段滤波器(FN 2030)技术手册

    1. 产品简介


    单阶段滤波器(FN 2030) 是一款通用的交流/直流电磁干扰(EMI)滤波器,具备高衰减性能。这些滤波器适用于从1安培到30安培范围内的额定电流,广泛应用于各种电气和电子设备中。它们的主要功能是减少电磁干扰,从而提高系统的整体性能和稳定性。

    2. 技术参数


    - 额定电压:交流250 VAC(50/60 Hz),直流250 VDC
    - 工作频率:直流至400 Hz
    - 额定电流:1至30安培(40°C最大)
    - 高压测试电压:
    - P -> PE:交流2000 VAC(2秒)(等效电容<88 nF)
    - P -> PE:直流2550 VDC(2秒)(等效电容>88 nF)
    - P -> PE:交流2500 VAC(2秒)(B型)
    - P -> N:直流1100 VDC(2秒)
    - 温度范围:工作和存储温度范围为-25°C至+100°C(25/100/21)
    - 认证标准:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准(适用于交流和直流应用)
    - 阻燃等级:UL 94 V-2或更好
    - 使用寿命:在40°C/230V条件下,MTBF可达2,200,000小时(1至10安培类型);1,200,000小时(12至30安培类型)

    3. 产品特点和优势


    FN 2030滤波器具有以下独特功能和优势:
    - 易于安装:设计用于快速机箱安装。
    - 多种版本:提供B型(无Y电容器)医疗应用版本,以及低电容A型(满足低泄漏电流要求的安全关键应用)。
    - 高性能:基于高性能磁芯材料和优异热性能的线圈,提供出色的传导抑制性能。
    - 增强型:提供可选的浪涌脉冲保护(Z型),有助于符合IEC 61000-4-5标准(差模)。
    - 终端选项多样:允许选择不同的连接方式,以适应不同的需求。

    4. 应用案例和使用建议


    FN 2030滤波器适用于各种电气和电子设备,如家用电器、医疗设备、办公自动化和数据通信设备等。典型应用包括噪声要求高的场合。以下是一些使用建议:
    - 选择合适型号:根据实际应用所需的电流范围选择合适的型号。
    - 正确连接:确保正确的电源连接,以避免过载和损害。
    - 监测温度:在极端温度环境下使用时,应注意温度的影响并采取适当措施。
    - 定期检查:定期检查滤波器的工作状态,确保其持续发挥最佳性能。

    5. 兼容性和支持


    FN 2030滤波器与各类电子设备和其他滤波器有良好的兼容性。厂商提供了全面的支持和服务,包括技术咨询和售后保障。请联系当地销售办公室获取更多详情。

    6. 常见问题与解决方案


    - 问题1:如何安装滤波器?
    - 解答:请按照手册中的安装指南进行操作,确保电源连接正确且稳固。
    - 问题2:如果滤波器失效,怎么办?
    - 解答:首先检查连接是否有误,如果确认无误,联系当地的销售和支持团队寻求帮助。
    - 问题3:如何判断滤波器是否达到其性能标准?
    - 解答:可以通过监测输入和输出端的电磁干扰水平来判断。如有疑问,请联系技术支持团队。

    7. 总结和推荐


    综上所述,FN 2030滤波器凭借其高衰减性能、易于安装和多样化的终端选项,成为各种电气和电子设备中的理想选择。其高可靠性、良好的兼容性和优质的服务使其在市场上具有较强的竞争力。强烈推荐在需要高性能EMI滤波的应用中使用FN 2030滤波器。

FN2030-16-06参数

参数
滤波器阶数 -
电容值 1μF,10nF
电阻 -
通道数 -
电感值 4mH
中心频率 -
额定电流 16A
额定电压-DC -
截止频率 -
电路技术 -
ESD保护 -
长*宽*高 85mm*54mm*54mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2030-16-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2030-16-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2030-16-06 FN2030-16-06数据手册

FN2030-16-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ $ 29.6 ¥ 250.5285
40+ $ 28.925 ¥ 244.8154
60+ $ 27.5875 ¥ 233.4951
100+ $ 24.3625 ¥ 206.1994
200+ $ 23.6125 ¥ 199.8515
400+ $ 22.8375 ¥ 193.2921
库存: 140
起订量: 20 增量: 20
交货地:
最小起订量为:20
合计: ¥ 5010.57
