首页  >  产品百科  >  FN2090-20-08

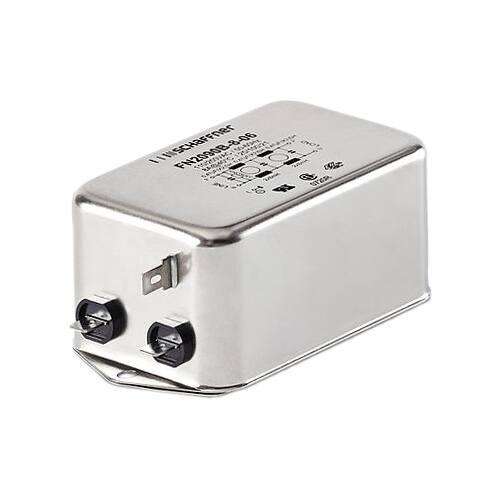

FN2090-20-08

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 20A 2.7mH 1μF 底座安装 57.5mm*57.5mm*45.4mm
供应商型号: ESTH-FN2090-20-08
供应商: 海外现货
标准整包数: 1

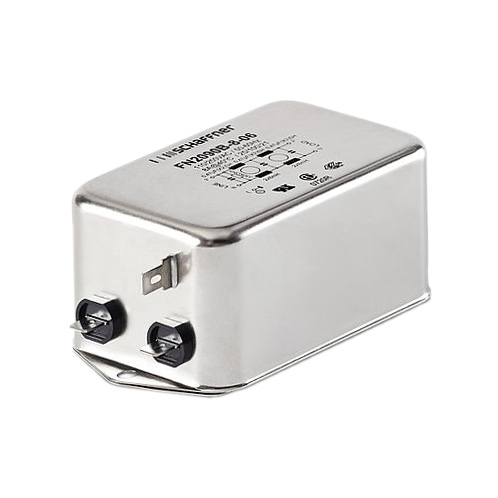

SCHAFFNER EMI滤波器 FN2090-20-08

FN2090-20-08概述

    Two-Stage Filters FN 2090 技术手册解析

    1. 产品简介


    产品类型: 两阶段滤波器
    主要功能: 抑制交流和直流信号中的电磁干扰(EMI),提高系统整体的抗干扰能力和稳定性。
    应用领域: 广泛应用于电气和电子设备、消费电子产品、家庭设备、楼宇自动化、工业应用、机械、医疗设备、电子数据处理设备等领域。

    2. 技术参数


    | 参数项 | 详细信息 |

    | 额定电压 | 250 VAC(50/60 Hz);250 VDC |
    | 工作频率 | 直流至400 Hz |
    | 额定电流 | 1至30安培(最大40°C) |
    | 绝缘耐压测试 | P → PE: 2000 VAC(2秒)
    P → PE: 2550 VDC(2秒)
    P → PE: 2500 VAC(B型)
    P → N: 1100 VDC(2秒) |
    | 工作温度范围 | 操作和存储:-25°C 至 +100°C |
    | 认证标准 | UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939(适用于AC和DC应用)|
    | 火焰等级 | UL 94 V-2 或更优 |
    | 高可靠性能 | MTBF @ 40°C / 230 V(根据 Mil-HB-217F): 1,300,000小时(1到10A)
    1,100,000小时(12A)
    517,000小时(16和30A)|

    3. 产品特点和优势


    - 优化的紧凑设计:紧凑尺寸,适合各种应用场合。
    - 高性能差模和共模衰减:提供卓越的传导衰减性能,适用于多种嘈杂应用。
    - 多版本选择:标准版、医疗版(B型)、安全关键版(A型)和增强性能版(如NN型),满足不同需求。
    - 可选过电压保护:可选的浪涌脉冲保护(Z型),提高可靠性。

    4. 应用案例和使用建议


    - 电气和电子设备:适用于需要高抗干扰能力的场合。
    - 家庭设备:如洗衣机、空调等家电产品。
    - 楼宇自动化:用于监控系统的稳定运行。
    - 医疗设备:无Y电容的医疗版本确保低泄漏电流,提高安全性。
    使用建议:
    - 在安装过程中要严格遵守手册中的连接方式和安装步骤。
    - 为确保最佳性能,应在规定的温度范围内操作。
    - 对于更高要求的应用,可以考虑选择增强性能版本。

    5. 兼容性和支持


    - 终端选项:提供多种终端选项,允许选择所需的连接风格。
    - 认证支持:获得UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939认证,确保质量和安全性。
    - 厂商支持:联系当地销售办公室获取进一步的支持和服务。

    6. 常见问题与解决方案


    - 问题:泄露电流超过额定值。
    解决方案:检查连接是否正确,确认输入电压和频率符合要求。
    - 问题:无法达到预期的衰减性能。
    解决方案:检查负载的阻抗是否与滤波器匹配,必要时调整滤波器型号。
    - 问题:过电压导致损坏。
    解决方案:添加过电压保护装置,确保安全运行。

    7. 总结和推荐


    综合评估:Two-Stage Filters FN 2090 具有优秀的传导衰减性能、多版本选择和严格的认证标准,是多种应用场合的理想选择。
    推荐:强烈推荐给需要高性能EMI滤波解决方案的设计者和制造商,特别是在电气和电子设备、家庭设备和医疗设备领域。
    以上是对《Two-Stage Filters FN 2090》技术手册的详细解析。希望这些信息能帮助您更好地理解和应用这款产品。

FN2090-20-08参数

参数
截止频率 -
电感值 2.7mH
ESD保护 -
中心频率 -
滤波器阶数 -
电容值 1μF
电路技术 -
额定电流 20A
电阻 -
额定电压-DC -
通道数 -
长*宽*高 57.5mm*57.5mm*45.4mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2090-20-08厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2090-20-08数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2090-20-08 FN2090-20-08数据手册

FN2090-20-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 18.6369 ¥ 159.0569
10+ $ 17.8881 ¥ 152.6662
库存: 1281
起订量: 7 增量: 1
交货地:
最小起订量为:5
合计: ¥ 795.28
直接购买
加入购物车
