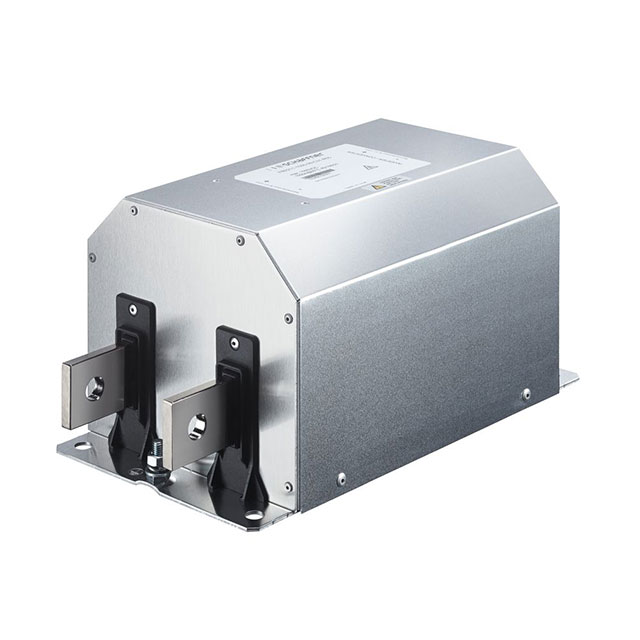

FN 2211-250-99-C30-R55

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相电源线滤波器 FN2211系列, 1000 V 直流, 面板安装
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER EMI滤波器 FN 2211-250-99-C30-R55

FN 2211-250-99-C30-R55概述

    DC Filter FN2211 and FN2210 技术手册解析

    1. 产品简介


    产品类型:直流电磁干扰(EMC/EMI)滤波器
    主要功能:
    - 减少太阳能面板传导性发射
    - 减少面板上的高频干扰辐射
    - 防止面板过早老化
    - 帮助符合国际电磁兼容标准
    应用领域:
    - 主要应用于光伏逆变器系统
    - 可用于其他直流应用领域,如不间断电源(UPS)、直流电机驱动、储能系统或直流充电装置

    2. 技术参数


    - 最大连续工作电压:1000 VDC
    - 设计标准:UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939、EN 60721-3、EN 62109
    - 过载能力:
    - 开关时4倍额定电流,最大持续8秒
    - 1.5倍额定电流,持续1分钟,每小时一次
    - 温度范围(操作和存储):-40°C至+100°C
    - 气候类别:40/100/21(按IEC 60068-1)
    - 端子/外壳:镀镍铜条/金属
    - 阻燃等级:符合UL 94V-0
    - 平均故障间隔时间(MTBF):在额定环境温度和电压下>200,000小时
    - 额定电流:250至2300 A @ 50°C
    - 高压测试:
    - P -> E: 4800 VDC(2秒)
    - P -> P: 3600 VDC(2秒)

    3. 产品特点和优势


    - 紧凑型标准解决方案:业内最紧凑的高电流直流滤波器之一
    - 定制化灵活性:可满足特定应用需求
    - 不对称外壳设计:防止反向安装和错误接线
    - 提高可靠性:帮助光伏系统符合严格的国际电磁兼容标准
    - 使用寿命长:高MTBF值保证长期稳定运行

    4. 应用案例和使用建议


    - 典型应用:
    - 安装在光伏逆变器与太阳能面板之间,以降低传导性发射并减少高频干扰辐射。
    - 在各种直流应用中使用,如UPS、电机驱动等。
    - 使用建议:
    - 确保选择与接地方案相匹配的DC滤波器版本。
    - 在高不对称电流和高电压环境下使用可定制的低Cy电容型号。
    - 定期检查系统的电磁兼容性能,确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:与Schaffner AC EMC/EMI滤波器FN3311/FN3310配套使用,进一步增强电磁兼容性。
    - 支持:请联系当地销售办公室或合作伙伴获取更多技术支持和指导。

    6. 常见问题与解决方案


    - 问题1:滤波器出现过热现象
    - 解决方法:检查电流是否超过额定值,调整负载以确保电流不超过额定值。
    - 问题2:系统中出现电磁干扰
    - 解决方法:重新确认系统中的滤波器选择是否正确,并确保接地方案符合要求。
    - 问题3:滤波器安装困难
    - 解决方法:参考机械数据表,确保正确的安装位置和连接方式。

    7. 总结和推荐


    综上所述,FN2211和FN2210系列直流滤波器具备紧凑的设计、灵活的定制能力和优异的性能表现,特别适用于光伏逆变器和其他需要高性能电磁兼容性的直流应用场合。这些滤波器能显著减少高频干扰,提高系统的整体可靠性,且符合国际标准。因此,对于追求高效率和稳定性的系统设计师和工程师来说,它们是理想的选择。
    建议在选择具体型号时,根据应用环境和负载要求仔细核对相关技术参数,并根据实际情况进行相应的选型和安装。

FN 2211-250-99-C30-R55参数

参数
滤波器阶数 -
电阻 -
中心频率 -
额定电流 250A
额定电压-DC 1KV
ESD保护 -
通道数 -
电路技术 -
电感值 -
电容值 -
截止频率 -
长*宽*高 220mm*160mm*160mm
安装方式 底座安装
零件状态 在售
包装方式 盒装
