首页  >  产品百科  >  FN2030-8-06

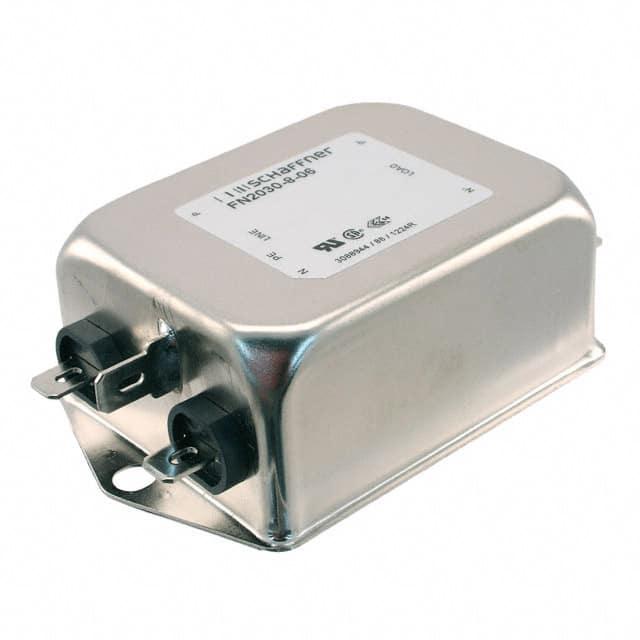

FN2030-8-06

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相RFI滤波器 FN2030系列, 250 V 交流, 法兰安装
供应商型号: SCE-FN2030-8-06
供应商: 海外现货
标准整包数: 1

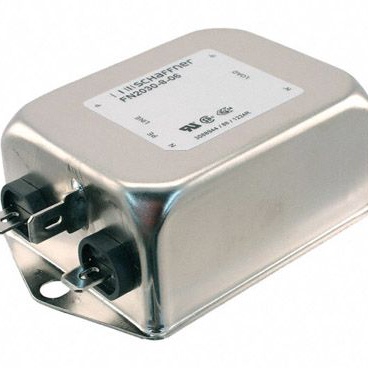

SCHAFFNER EMI滤波器 FN2030-8-06

FN2030-8-06概述


    产品简介


    单级滤波器FN 2030是一款通用型交流/直流电磁干扰(EMI)滤波器,具有高衰减性能。它适用于需要有效过滤电源线上的噪声和电磁干扰的各种电子设备。该滤波器额定电流范围从1安培到30安培,非常适合于家用电器、医疗设备、办公自动化和数据通信设备等领域。

    技术参数


    | 参数 | 值 |

    | 额定电压 | 250 VAC, 50/60 Hz; 250 VDC |
    | 工作频率 | DC 至 400 Hz |
    | 额定电流 | 1 到 30 A @ 40°C |
    | 高压测试电压 | P –> PE 2000 VAC for 2 sec (equiv. cap <88 nF);P –> PE 2550 VDC for 2 sec (equiv. cap >88 nF);P –> PE 2500 VAC for 2 sec (B types);P –> N 1100 VDC for 2 sec |
    | 温度范围(运行和存储) | -25°C 到 +100°C |
    | 认证 | UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 |
    | 火焰等级 | UL 94 V-2 或更好 |
    | 冲击脉冲保护 | IEC61000-4-5 (差模) |

    产品特点和优势


    1. 设计灵活:FN 2030 滤波器易于安装和快速装配,提供了多种类型的滤波器版本,以满足不同应用需求。
    2. 高性能:这些滤波器提供优异的传导衰减性能,特别适合高要求的AC和DC应用,其内部电感线圈采用高渗透率材料,具有出色的热稳定性。
    3. 可选型号:用户可以选择带有过电压保护功能的Z类型,也有专门针对医疗和安全关键应用的B类型和A类型。
    4. 增强性能:针对特定应用场景,FN 2030 还提供了增强性能版本,可以在更高电流下提供卓越的衰减效果。

    应用案例和使用建议


    典型应用:这类滤波器广泛应用于各类电气和电子设备,如家用电器、医疗设备、电子数据处理设备以及办公自动化和数据通信设备。在使用过程中,应确保滤波器工作在规定的电压和温度范围内,避免长时间过载运行,以免损坏滤波器或影响其性能。
    使用建议:在安装滤波器时,应遵循制造商提供的安装指南,确保接线正确无误,同时考虑到散热问题,避免滤波器过热。如果在复杂环境中使用,建议选择具备过电压保护功能的型号。

    兼容性和支持


    FN 2030 滤波器与大多数常见的电气设备和系统兼容。厂商提供了全面的技术支持和售后服务,包括产品认证、操作指导和技术咨询等服务。如有特殊需求或需要定制化产品,可以联系当地的销售办事处进行详细咨询。

    常见问题与解决方案


    1. 问题:滤波器安装后设备仍然存在明显的噪声。
    解决方案:检查接线是否正确,确保接地良好;确认所选滤波器类型是否符合应用需求。

    2. 问题:滤波器出现过热现象。
    解决方案:检查设备工作环境是否符合规范,避免设备在高温环境下运行;检查滤波器周围是否有足够的通风空间。

    总结和推荐


    总体而言,单级滤波器FN 2030是一款高效且功能强大的产品,尤其适用于对EMI滤波有严格要求的应用场景。其卓越的衰减性能、多样化的设计选项以及广泛的认证支持使其成为市场上极具竞争力的产品。我们强烈推荐使用这款滤波器来提升电气设备的稳定性和可靠性,特别是在高噪音环境中工作的设备。

FN2030-8-06参数

参数
额定电流 8A
电容值 470nF
ESD保护 -
额定电压-DC -
通道数 -
电路技术 -
滤波器阶数 -
截止频率 -
电阻 -
中心频率 -
电感值 8mH
长*宽*高 54mm*54mm*30.3mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2030-8-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2030-8-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2030-8-06 FN2030-8-06数据手册

FN2030-8-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 248.6637
5+ ¥ 198.6505
10+ ¥ 180.551
25+ ¥ 174.666
库存: 18
起订量: 2 增量: 1
交货地:
最小起订量为:1
合计: ¥ 248.66
