FN 3258-55-34

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 三相EMI滤波器 FN 3258系列, 480 V 交流, 底盘安装
供应商型号:
供应商:
标准整包数: 0

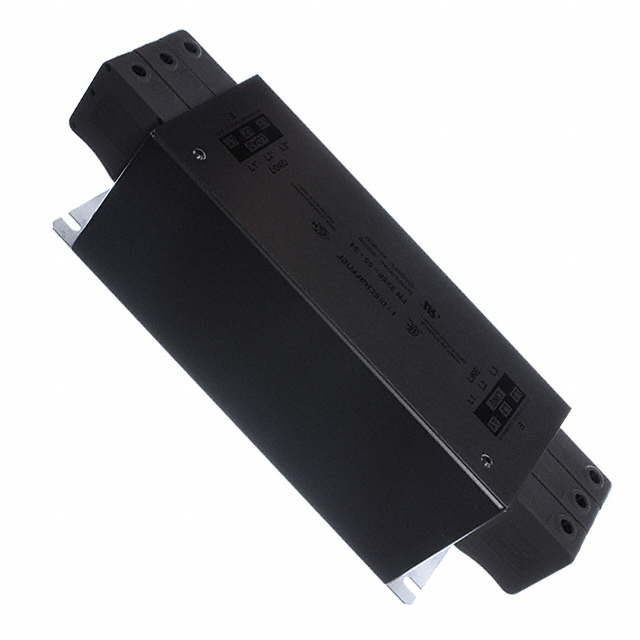

SCHAFFNER EMI滤波器 FN 3258-55-34

FN 3258-55-34概述


    产品简介


    3-Phase Filters FN3258
    FN3258系列是一款用于电机驱动应用的超紧凑型电磁兼容(EMC)/射频干扰(RFI)滤波器。它具有非常紧凑和纤薄的设计,适用于空间有限的应用场合。此外,该滤波器系列的新版本提供了安全终端块,方便用户选择最合适的连接方式。这些特性使得FN3258系列特别适合三相变频电机驱动器、伺服驱动器、逆变器和转换器等广泛应用。

    技术参数


    | 参数 | 值 |

    | 最大连续工作电压 | 3x 520/300 VAC (FN 3258 H), 3x 480/277 VAC (FN 3258) |
    | 工作频率 | 直流至60 Hz |
    | 额定电流范围 | 7 A 至 180 A |
    | 绝缘耐压 | P -> E 2650/2750 VDC, P -> P 2100/2250 VDC |
    | 保护等级 | IP 20 |
    | 过载能力 | 开机时为额定电流的4倍,1分钟内为额定电流的1.5倍,每小时一次 |
    | 温度范围 | -25°C 至 +100°C |
    | 火焰级别 | UL 94 V-2或更高 |
    | 设计标准 | UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 |
    | MTBF(平均无故障时间) | 300,000小时 (Mil-HB-217F) |

    产品特点和优势


    FN3258系列具有以下独特功能和优势:
    - 极致紧凑和纤薄的设计,便于安装在空间受限的环境中。
    - 新增的安全终端块,使用户能够快速且方便地选择最合适的连接方式。
    - 能够确保在电缆长度达50米的情况下符合EN 55011标准的A类限制。
    - 卓越的饱和电阻率和优秀的热性能,确保即使在高噪声环境和满负荷条件下也能保持预期的滤波性能。
    - 多种型号可选,额定电流范围广泛,满足不同应用需求。

    应用案例和使用建议


    FN3258系列滤波器广泛应用于三相变频电机驱动器、伺服驱动器、逆变器和转换器等领域。例如,在一个工业自动化设备中,FN3258滤波器可以有效地减少由电源线产生的传导发射,从而提高设备的可靠性并增强抗扰能力。
    使用建议:
    - 确保安装环境温度不超过技术规格中规定的最大值。
    - 使用合适的导线尺寸进行连接,并根据制造商推荐的扭矩值紧固螺栓以避免接触不良。

    兼容性和支持


    FN3258系列滤波器设计兼容多种设备和系统,易于集成到现有架构中。厂商提供全球化的销售和支持网络,用户可以通过访问www.schaffner.com获取更多详细信息和技术支持。

    常见问题与解决方案


    - 问题:如何确定正确的滤波器型号?
    解决方案:根据应用的额定电流选择相应的滤波器型号。

    - 问题:如何确保滤波器正确接地?
    解决方案:确保滤波器的地线牢固可靠地连接到系统地线。

    总结和推荐


    FN3258系列滤波器凭借其极致的紧凑设计、广泛的额定电流范围和卓越的电气性能,在工业自动化和电机驱动应用中展现出强大的竞争力。如果您需要一款可靠且高效的EMC/RFI滤波器,FN3258系列是一个非常值得考虑的选择。

FN 3258-55-34参数

参数
通道数 -
ESD保护 -
中心频率 -
截止频率 -
滤波器阶数 -
电容值 -
电感值 -
额定电压-DC -
电阻 -
额定电流 55A
电路技术 -
长*宽*高 85mm*85mm*90mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 3258-55-34厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3258-55-34数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 3258-55-34 FN 3258-55-34数据手册
