FN2410H-16-44

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 双相RFI滤波器 FN2410H系列, 520 V 交流, DIN 导轨
供应商型号: FN2410H-16-44
供应商: Verical
标准整包数: 1

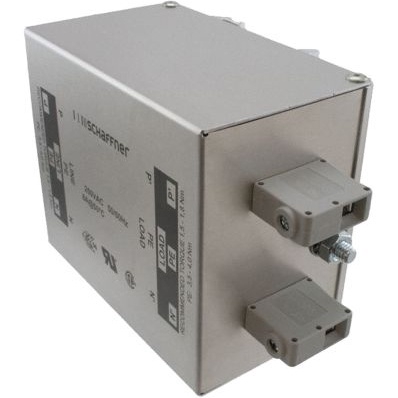

SCHAFFNER EMI滤波器 FN2410H-16-44

FN2410H-16-44概述

    单相滤波器 FN 2410/FN 2412 技术手册

    1. 产品简介


    单相滤波器 FN 2410/FN 2412 是一款专为工业电子设备设计的电磁兼容性(EMC)/射频干扰(RFI)滤波器。它适用于各种需要高抗干扰能力的应用场景,特别是对于高频噪声和电源波动敏感的场合。该产品广泛应用于小型到中型的机械设备和工业设备,如变频电机驱动、单相电源供应系统等。此外,它还可以用于电气柜的面板构建和其他各种功率较大的单相或双相供电应用中。

    2. 技术参数


    - 最大连续工作电压:
    - FN 2410/FN 2412:1x 250 VAC
    - FN 2410 H/FN 2412 H:2x 520/300 VAC (P-P)
    - 工作频率范围:直流至400 Hz
    - 额定电流:
    - FN 2410:8 A 至 100 A @ 50°C
    - FN 2412:8 A 至 45 A @ 50°C
    - 过载能力:
    - 开机时可承受 4 倍额定电流
    - 每小时可承受 1.5 倍额定电流持续 1 分钟
    - 温度范围:操作及存储温度范围为 -25°C 到 +100°C
    - 高电位测试电压:
    - P –> E:2000 VAC (2 秒)
    - P –> N:1100 VDC (2 秒)
    - P –> E:2700 VDC (2 秒) (H 类型)
    - P –> P:2250 VDC (2 秒) (H 类型)

    3. 产品特点和优势


    - 优秀的滤波性能:FN 2410/FN 2412 配备高饱和电阻率和优异热性能的电感线圈,能够在嘈杂环境下保持良好的滤波效果。
    - 安装便捷:这些滤波器可以快速安装在流行的 TS 35 DIN 导轨上,特别适合工业控制柜的安装。
    - 安全可靠:工业级接线端子确保最大电气安全,防止意外触电,符合最严格的安全标准。
    - 多样化型号选择:提供多种额定电流的选择,覆盖广泛的功率需求,满足不同应用场景的需求。

    4. 应用案例和使用建议


    - 典型应用场景:适用于小到中型机器和工业设备、高端单相电源供应、单相变频电机驱动、逆变器和转换器等。
    - 使用建议:
    - 在安装过程中,确保正确连接接地线,以达到最佳滤波效果。
    - 定期检查连接点和接线端子的松紧度,以保证长期稳定运行。
    - 根据设备的实际工作环境选择合适的型号,避免超负荷运行。

    5. 兼容性和支持


    - 兼容性:FN 2410/FN 2412 可轻松安装于 TS 35 DIN 导轨上,广泛兼容各种工业控制设备和电气柜。该系列产品也适用于不同的电压和电流需求。
    - 技术支持:Schaffner 提供全面的技术支持和售后服务,客户可以通过官网或当地办事处获得技术支持和咨询。

    6. 常见问题与解决方案


    - 问题1:如何确保滤波器的正常工作?
    - 解决方案:确保滤波器连接正确,接地良好,并遵循手册中的安装指导。定期检查并紧固所有连接点。

    - 问题2:在哪些条件下,滤波器可能出现过载现象?
    - 解决方案:避免滤波器长时间运行在超过额定电流的情况下。如果出现过载现象,应及时检查负载情况,并调整负载或更换更大容量的滤波器。

    7. 总结和推荐


    FN 2410/FN 2412 单相滤波器凭借其卓越的滤波性能、便捷的安装方式和高度的安全可靠性,成为工业电子设备的理想选择。无论是新设备的设计还是现有系统的升级,这些滤波器都是值得信赖的组件。我们强烈推荐在需要高效 EMC/RFI 滤波的工业应用场景中使用 FN 2410/FN 2412 系列产品。

FN2410H-16-44参数

参数
电路技术 -
截止频率 -
电感值 -
滤波器阶数 -
电容值 -
额定电压-DC -
ESD保护 -
通道数 -
额定电流 16A
中心频率 -
电阻 -
长*宽*高 152mm*93mm*93mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FN2410H-16-44厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2410H-16-44数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2410H-16-44 FN2410H-16-44数据手册

FN2410H-16-44封装设计

查看详情并下载
Symbol
Footprint
3D Model
