FN 2450 G-16-61

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相RFI滤波器 FN2450系列, 250 V 交流, 面板安装
供应商型号:
供应商:
标准整包数: 0

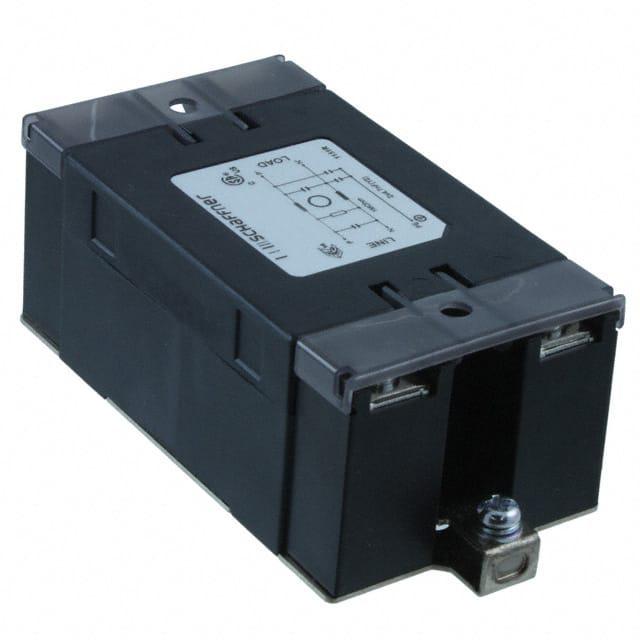

SCHAFFNER EMI滤波器 FN 2450 G-16-61

FN 2450 G-16-61概述


    产品简介


    FN 2450是一款单相滤波器,专为电磁兼容(EMC)和电磁干扰(EMI)抑制而设计。这款滤波器重量轻,采用塑料外壳,确保操作安全且符合人体工程学。它适用于多种工业设备,如电气和电子设备、测试和测量装置、医疗设备、工业自动化系统、小型机器及办公自动化设备等。

    技术参数


    - 最大连续工作电压:250VAC, 50/60Hz
    - 工作频率范围:直流至400Hz
    - 额定电流:6A至20A(55°C)
    - 高电位测试电压:
    - P/N -> E:2500VAC, 60秒
    - P -> N:1100VDC, 2秒
    - 温度范围:工作和存储温度为-25°C至+100°C
    - 阻燃等级:UL 94V-0(安全盖UL 94V-1)
    - 认证:UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939, EN 60601-1
    - 平均故障间隔时间(MTBF):>180,000小时(40°C/230V)

    产品特点和优势


    - 低泄漏电流:这款滤波器具有非常低的泄漏电流,适合在对电网要求极为苛刻或对敏感接地故障断路器(GFCIs)的应用中使用。
    - 环保设计:不使用灌封化合物或禁用物质(符合RoHS标准),使用后的材料可轻松分离,便于回收。
    - 可靠连接:内置终端保证可靠的电气连接。
    - 安全性:铰链式安全盖可防止意外接触带电导体,提供额外保护。
    - 多种型号:提供不同性能级别的型号,以满足各种需求。

    应用案例和使用建议


    FN 2450常用于需要EMC/EMI抑制的场合,如:
    - 电气和电子设备:确保设备的稳定运行。
    - 测试和测量设备:降低测量误差,提高精度。
    - 医疗设备:保障设备的安全性。
    - 工业自动化系统:提升系统的可靠性。
    - 办公自动化设备:减少电磁干扰,提高工作效率。
    安装时,建议按照手册指示步骤进行:
    1. 将滤波器安装在金属表面上。
    2. 先将绿色/黄色线连接到滤波器的接地端子。
    3. 拧开终端螺丝,连接相线和中性线。
    4. 确保达到推荐扭矩值。
    5. 最后关闭并锁定安全盖。

    兼容性和支持


    FN 2450可以与广泛的电气和电子设备兼容。制造商提供了详尽的技术支持和服务,包括通过官网www.schaffner.com查找当地合作伙伴。

    常见问题与解决方案


    1. 问题:安装过程中漏电流异常高
    - 解决方案:检查所有连接是否牢固,并确保所有接地线正确安装。
    2. 问题:设备在高压环境下无法正常工作
    - 解决方案:确认设备的工作电压不超过额定值,进行适当的绝缘处理。
    3. 问题:安装后滤波器出现异常发热
    - 解决方案:检查接线是否过紧或连接不良,调整安装扭矩。

    总结和推荐


    FN 2450滤波器凭借其出色的性能、低泄漏电流、环保设计和多种型号选择,在众多应用领域中表现出色。它特别适合需要严格EMC/EMI控制的应用场合。强烈推荐在需要高性能滤波器的环境中使用FN 2450。

FN 2450 G-16-61参数

参数
电路技术 -
截止频率 -
电容值 4.7nF,470nF
额定电流 16A
中心频率 -
电感值 1.84mH
ESD保护 -
滤波器阶数 -
通道数 -
电阻 -
额定电压-DC -
长*宽*高 93mm*51mm*51mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 盒装

FN 2450 G-16-61厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 2450 G-16-61数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 2450 G-16-61 FN 2450 G-16-61数据手册

FN 2450 G-16-61封装设计

查看详情并下载
Symbol
Footprint
3D Model
