FN350-55-33

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 55A 4.4μF 底座安装 115mm*230mm*60mm
供应商型号: Q-FN350-55-33
供应商: Schaffner
标准整包数: 12

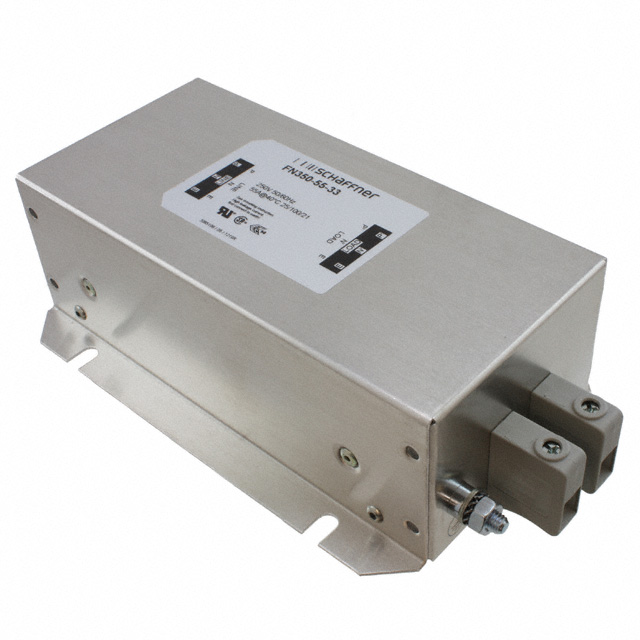

SCHAFFNER EMI滤波器 FN350-55-33

FN350-55-33概述

    单阶段滤波器(型号:FN 350)技术手册

    产品简介


    单阶段滤波器(型号:FN 350)是一款专为电机驱动应用设计的紧凑型电磁兼容性和射频干扰滤波器。它适用于各种单相电机驱动系统、自动化设备、电源供应系统(尤其是开关模式电源)、办公设备以及测试和测量设备。这款滤波器提供了一系列额定电流范围,以适应不同应用场景的需求。

    技术参数


    | 参数 | 规格 |

    | 最大连续工作电压 | 1x 250 VAC |
    | 工作频率 | 直流到400Hz |
    | 额定电流 | 8A至55A(40°C时最大值) |
    | 绝缘耐压 | P -> E: 2000 VAC 2秒
    P -> N: 1100 VDC 2秒 |
    | 保护等级 | IP 20 |
    | 过载能力 | 开机时为额定电流的4倍,连续1分钟为额定电流的1.5倍,每小时一次 |
    | 温度范围(操作和存储) | -25°C至+100°C |
    | 阻燃等级 | UL 94 V-2或更高 |
    | 平均无故障时间 | 420,000小时(40°C/230V条件下) |

    产品特点和优势


    - 高性能滤波:高组件值优化,适用于常见模式和差分模式衰减,适合广泛的单相电机驱动应用。
    - 紧凑设计:采用安全端子块,易于快速安装,尤其适合工业环境。
    - 多标准认证:符合IEC 60950要求,提供额外的应用灵活性。
    - 高可靠性:符合UL 1283、CSA 22.2 No. 8 1986和IEC/EN 60939设计规范。

    应用案例和使用建议


    典型应用包括单相电机驱动、自动化设备、电源供应、办公设备和测试仪器。例如,在单相电机驱动系统中,该滤波器能够有效减少EMI/EMC干扰,确保系统的稳定运行。
    - 安装建议:选择合适尺寸的滤波器,确保连接线的规格正确,避免过载情况发生。
    - 环境适应性:考虑到温度范围为-25°C到+100°C,应选择合适的安装位置,防止极端温度影响滤波器的性能。

    兼容性和支持


    - 兼容性:该滤波器可与其他标准电机驱动系统兼容,具体连接方式请参考电气图示。
    - 技术支持:购买后可以访问制造商网站获取更多技术文档和支持服务。如有任何问题,可以通过当地销售点联系技术支持团队。

    常见问题与解决方案


    1. 问:如何检查滤波器的工作状态?
    - 答:使用万用表检测输入输出端电压和电流,确保其符合技术手册中的规范。

    2. 问:如果滤波器出现过热现象怎么办?
    - 答:检查负载电流是否超过额定值,确认接线是否正确,并根据实际情况调整安装位置以改善散热条件。
    3. 问:滤波器的最大泄漏电流是多少?
    - 答:在正常工作条件下,最大泄漏电流为4.9 mA到11.0 mA之间,具体取决于型号。中断中性线可能导致最大泄漏电流翻倍,需特别注意。

    总结和推荐


    综上所述,单阶段滤波器(型号:FN 350)凭借其出色的性能、紧凑的设计以及广泛的应用范围,成为多种电机驱动系统和自动化设备的理想选择。它不仅能够有效抑制电磁干扰,还具备高可靠性及良好的环境适应性。强烈推荐在相关项目中使用该滤波器,以确保系统的长期稳定运行。

FN350-55-33参数

参数
滤波器阶数 -
ESD保护 -
中心频率 -
电路技术 -
电容值 4.4μF
电阻 -
通道数 -
电感值 -
额定电压-DC -
截止频率 -
额定电流 55A
长*宽*高 115mm*230mm*60mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FN350-55-33厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN350-55-33数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN350-55-33 FN350-55-33数据手册
