首页  >  产品百科  >  FN2410H- 32-33

FN2410H- 32-33

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 双相RFI滤波器 FN2410H系列, 520 V 交流, DIN 导轨
供应商型号:
供应商:
标准整包数: 0

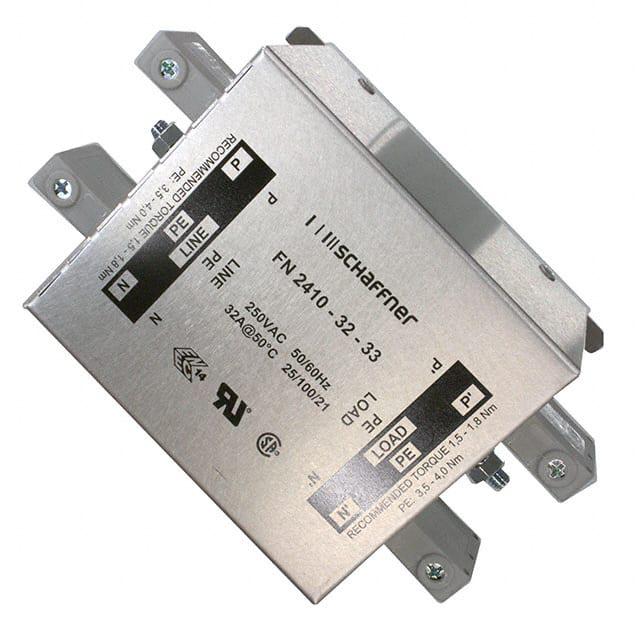

SCHAFFNER EMI滤波器 FN2410H- 32-33

FN2410H- 32-33概述

    单相级滤波器 FN 2410/FN 2412:工业电子设备的理想选择

    1. 产品简介


    单相级滤波器(FN 2410/FN 2412) 是专为工业电子设备设计的电磁兼容性(EMC)和射频干扰(RFI)滤波器。它们适用于具有高干扰水平的应用场景,提供出色的滤波性能。这些滤波器适用于两相电源,最高可达2x 520 VAC(峰值),并支持快插式安装在常用的TS 35 DIN导轨上,电流容量高达45A。工业级端子块确保了无与伦比的电气安全。

    2. 技术参数


    - 最大连续工作电压
    - FN 2410/FN 2412:1x 250 VAC
    - FN 2410 H/FN 2412 H:2x 520/300 VAC
    - 工作频率:直流到400 Hz
    - 额定电流:8至100 A(FN 2410);8至45 A(FN 2412)
    - 高压测试电压
    - P -> E:2000 VAC(2秒)
    - P -> N:1100 VDC(2秒)
    - H 类型:P -> E:2700 VDC(2秒),P -> P:2250 VDC(2秒)
    - 保护等级:IP 20
    - 过载能力:启机时4倍额定电流,1分钟内1.5倍额定电流,每小时一次
    - 温度范围(操作和存储):-25°C 至 +100°C
    - 燃烧特性:符合UL 94 V-2或更高标准
    - 设计标准:符合UL 1283,CSA 22.2 No. 8 1986,IEC/EN 60939
    - 平均无故障时间(MTBF)
    - 50°C/250 V:1,200,000 小时
    - H 类型:250,000 小时

    3. 产品特点和优势


    - 传统机箱安装:FN 2410系列适用于传统机箱安装,而FN 2412系列则可以通过快插式安装在常用的TS 35 DIN导轨上。
    - 双相供电适用:H版本可应用于三相电力网络中的双相供电,处理高达520 VAC的电压。
    - 优异的传导抑制性能:通过饱和电抗器和出色的热行为,即使在非常嘈杂的应用和满载条件下也能保持预期的滤波性能。
    - 触电安全终端块:提供最大电气安全,保护人类免受意外接触带电导体的风险。

    4. 应用案例和使用建议


    典型应用场景:
    - 小型到中型机器和工业设备
    - 高端单相电源
    - 单相变频电机驱动、逆变器和转换器
    - 适用于各种功率较高的单相或两相供电的嘈杂应用场合
    使用建议:
    - 在进行安装前,请仔细检查电气连接和线路规划,确保负载和电源线正确接线。
    - 根据负载需求选择合适的型号,避免因过载导致设备损坏。
    - 定期检查连接点的扭矩值,以确保长期可靠的运行。

    5. 兼容性和支持


    兼容性:该滤波器可以与其他标准工业设备和系统兼容,方便集成到现有系统中。
    支持与维护:Schaffner公司提供了全球范围内的销售和支持服务,用户可以访问官方网站获取更多详细信息和技术支持。

    6. 常见问题与解决方案


    - 问题:高压测试过程中出现异常?
    - 解决方案:请检查设备连接是否正确,并确保所有接线都符合标准。如果问题依旧存在,请联系当地技术支持。

    - 问题:设备在启动时电流过大?
    - 解决方案:检查设备负载情况,确保没有超过设备的最大额定电流。必要时可以降低负载或增加缓冲措施。

    7. 总结和推荐


    总结:单相级滤波器FN 2410/FN 2412以其出色的滤波性能、广泛的适用性和优良的安全特性,在工业电子设备中表现出色。特别适合用于对电磁干扰要求严格的环境中。
    推荐:鉴于其卓越的性能和广泛的应用场景,强烈推荐将此滤波器用于需要高可靠性、低电磁干扰的工业设备项目中。

FN2410H- 32-33参数

参数
电阻 -
电容值 -
通道数 -
截止频率 -
ESD保护 -
电路技术 -
中心频率 -
额定电流 32A
电感值 -
滤波器阶数 -
额定电压-DC -
长*宽*高 158mm*93mm*93mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FN2410H- 32-33厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2410H- 32-33数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2410H- 32-33 FN2410H- 32-33数据手册

FN2410H- 32-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
