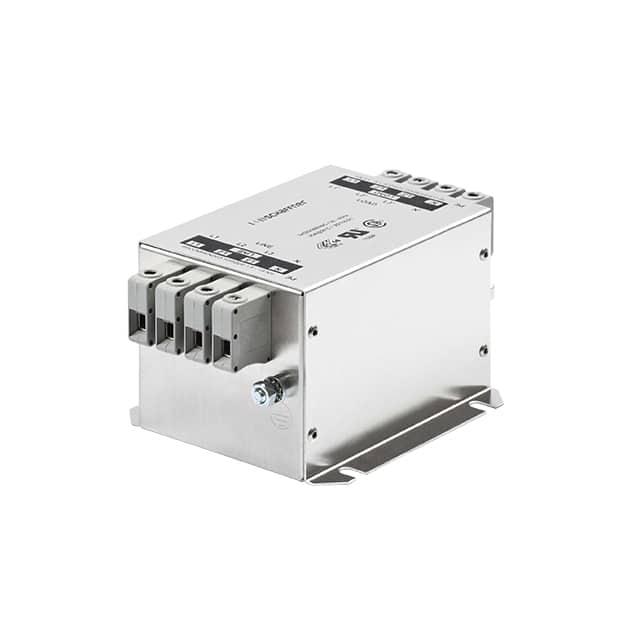

FN 3256H-36-33

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 三相EMI滤波器 FN3256系列, 480 V 交流, 底盘安装
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER EMI滤波器 FN 3256H-36-33

FN 3256H-36-33概述


    产品简介


    产品类型: 三相+中性线滤波器(型号:FN 3256)
    主要功能: 作为工业机械和设备中的紧凑型线滤波器,FN 3256具有高衰减性能和低漏电流,能够有效抑制电磁干扰(EMI)并提高系统的抗干扰能力。其设计符合EN 50370-1标准,确保与主流工业环境下的机器工具兼容。
    应用领域: 主要应用于工业设备、机器工具和过程自动化系统,尤其适用于三相和中性电力供应的应用场合。这些滤波器也适合用于电源系统、办公设备以及其他需要高效干扰抑制且空间受限的应用场景,甚至可用于某些医疗设备。

    技术参数


    - 最大连续工作电压: 3x 520/300 VAC (480 VAC +10% 可能)
    - 工作频率: 直流至60 Hz
    - 额定电流: 8 A 至 160 A @ 50 °C
    - 高电压试验电压:
    - P -> E: 3000 VDC 2秒
    - P -> P: 2250 VDC 2秒
    - 保护等级: IP20
    - 过载能力: 开启时为额定电流的4倍,1分钟内达到额定电流的1.5倍,每小时一次
    - 温度范围(操作和存储): -25 °C 至 +100 °C
    - 使用寿命: MTBF @ 50°C/400V (Mil-HB-217F) >410,000 小时
    - 燃烧等级: 符合UL 94 V-2或更高级别
    - 认证: 按照UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939设计

    产品特点和优势


    - 极其紧凑和轻量级的设计: 采用立方形状设计,最小化安装空间,适应于机械输入端的构造条件。
    - 简单易安装: 具备良好的可访问性,适合自动和手动工具进行安装。
    - 触控安全的接线端子: 符合EN 60204-1标准,提供充足的接触面积,符合工业应用需求。
    - 多功能性: 三相和中性线滤波器,确保与机器工具的新产品系列标准EN 50370-1兼容。
    - 高效过滤: 满足多种机器工具的要求,尤其是带有最多8个驱动轴和约10米电机电缆的工具。

    应用案例和使用建议


    典型应用场景:
    - 工业设备、机器工具及过程自动化系统中的三相和中性电力供应。
    - 用于电源系统、办公设备及其他需要高效干扰抑制且空间受限的应用场合。
    使用建议:
    - 确保三相和中性线连接正确,从而最大限度地减少漏电流。
    - 根据具体应用要求选择合适的额定电流和泄漏电流。例如,在需要高电流处理能力和低漏电流的应用中,可以选择FN 3256H-120-35。

    兼容性和支持


    兼容性:
    - FN 3256滤波器适用于各种三相和中性线供电的工业设备和系统。
    - 适用于EN 50370-1标准,符合多种国际认证。
    支持:
    - Schaffner Group 提供详尽的技术支持和售后服务。
    - 用户可以在其官方网站上获取更多技术文档和安装指南。

    常见问题与解决方案


    1. 问题:安装过程中出现接线错误
    - 解决方法: 检查三相和中性线是否按照正确顺序连接,确保所有接线都按制造商提供的图纸正确连接。
    2. 问题:设备启动后出现异常噪音
    - 解决方法: 检查滤波器的接地连接是否牢固,确认没有虚接或断开的情况。必要时重新安装接地线。
    3. 问题:运行时过热
    - 解决方法: 确认滤波器的环境温度不超过额定范围,确保周围空气流通良好。如仍存在问题,可能需要检查负载情况是否超过额定电流。

    总结和推荐


    综合评估:
    - 主要优点:
    - 极度紧凑和轻量级的设计。
    - 高效的衰减性能和低漏电流。
    - 安全可靠的安装接口。
    - 广泛的应用场景和多功能性。

    推荐:
    - 总体评价: FN 3256三相+中性线滤波器是一款非常适合工业环境下的高可靠性产品,不仅满足严格的行业标准,还具备优异的抗干扰性能。强烈推荐给需要高效EMI抑制且空间受限的工业应用场合。
    希望这篇分析能帮助您更好地理解和选择这款产品。

FN 3256H-36-33参数

参数
额定电流 36A
中心频率 -
电容值 -
截止频率 -
电阻 -
电路技术 -
滤波器阶数 -
通道数 -
电感值 -
额定电压-DC -
ESD保护 -
长*宽*高 118mm*118mm*85mm
通用封装 7662655
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 3256H-36-33厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3256H-36-33数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 3256H-36-33 FN 3256H-36-33数据手册

FN 3256H-36-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
