FN 2020-10-06

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 夏弗纳 单相RFI滤波器 FN2020系列, 250 V 交流, 底盘安装
供应商型号:
供应商:
标准整包数: 0

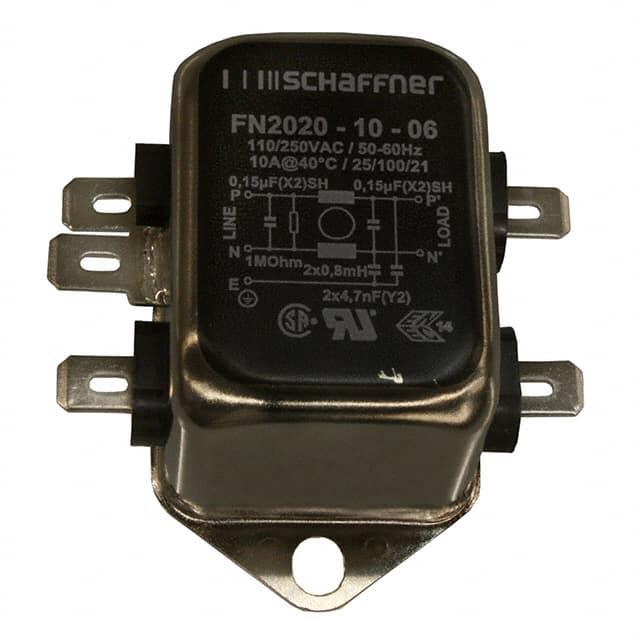

SCHAFFNER EMI滤波器 FN 2020-10-06

FN 2020-10-06概述

    单级滤波器:FN 2020系列

    产品简介


    FN 2020系列单级滤波器是为交流/直流电磁干扰(EMI)过滤而设计的通用型产品。这些滤波器广泛应用于电气和电子设备、消费电子产品、家用电器、医疗设备、办公自动化设备以及数据通信设备等领域。它们提供出色的差模衰减性能,适合于各种应用场合。

    技术参数


    - 额定电压: 250 VAC,50/60 Hz;250 VDC
    - 工作频率: 直流至400 Hz
    - 额定电流: 1到60安培@40°C最大值
    - 高压测试电压:
    - P –> PE: 2000 VAC,持续2秒
    - P –> PE: 2500 VAC,持续2秒(B型)
    - P –> N: 760 VAC,持续2秒(1到20安培类型)
    - P –> N: 1100 VDC,持续2秒(30和60安培类型)
    - 温度范围: 操作和储存温度范围为-25°C至+100°C(25/100/21)
    - 认证: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
    - 阻燃性: 符合UL 94 V-2或更好
    - 设计标准: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
    - 过电压类别: II级(IEC 60664-1)
    - 污染等级: 2级(IEC 60664-1)
    - 海拔高度: 2000米(高于该值则降额)

    产品特点和优势


    - 安装简便快捷: FN 2020系列滤波器专为方便快速安装设计,具有易于操作的特点。
    - 多样化选择: 除了标准型外,还提供了无Y电容的B型滤波器(适用于医疗应用)以及低电容的A型滤波器(适用于安全关键应用,需低泄漏电流)。
    - 高性能: 所有滤波器均采用饱和电阻高、热性能优良的线圈设计,确保出色的传导衰减性能。
    - 广泛应用: 可以应用于广泛的场合,提供良好的尺寸/电流比。

    应用案例和使用建议


    - 典型应用: 电气和电子设备、家用电器、医疗设备等。
    - 使用建议: 确保正确连接和适当布线以避免电感和电容引起的噪声。此外,在选择滤波器时,应根据具体的应用需求选择合适的型号,以保证最佳的过滤效果。

    兼容性和支持


    - 兼容性: 该产品可以与其他电子元器件或设备兼容。
    - 支持: 用户可联系当地销售办公室获取更多支持和维护信息。

    常见问题与解决方案


    - Q: 滤波器泄漏电流过大?
    - A: 检查连接线和接头是否完好,确认安装是否符合标准。必要时,更换更小泄漏电流的型号。
    - Q: 滤波器无法正常工作?
    - A: 首先检查电源电压和电流是否符合要求。其次,检查电路连接是否有误。如果问题依然存在,联系技术支持。

    总结和推荐


    FN 2020系列滤波器在EMI过滤方面表现出色,提供多种型号选择以满足不同应用需求。其安装简便、性能可靠、兼容性强,且提供了全方位的支持。因此,我们非常推荐这一系列滤波器给需要高性能EMI过滤解决方案的用户。

FN 2020-10-06参数

参数
通道数 -
电阻 -
中心频率 -
额定电流 10A
ESD保护 -
电路技术 -
截止频率 -
额定电压-DC -
电感值 800μH
电容值 4.7nF,150nF
滤波器阶数 -
长*宽*高 64mm*35mm*35mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 2020-10-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 2020-10-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 2020-10-06 FN 2020-10-06数据手册
