FN2010-10-07

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相EMI滤波器 FN2010系列, 250 V 交流, 底盘安装
供应商型号: 7761119
供应商: 海外现货
标准整包数: 1

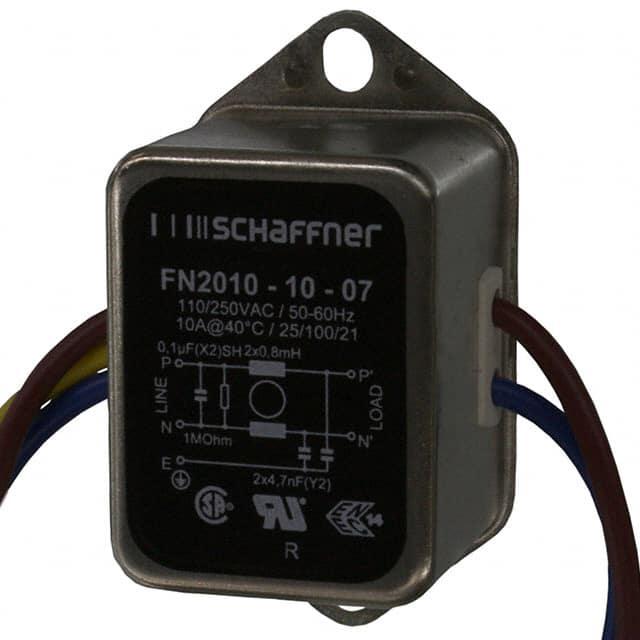

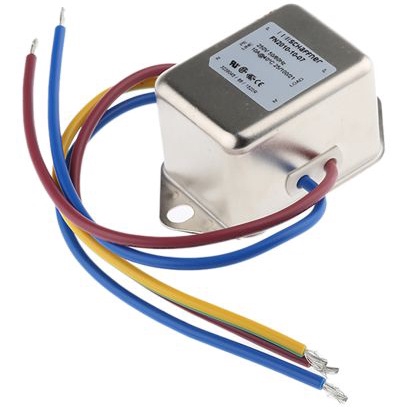

SCHAFFNER EMI滤波器 FN2010-10-07

FN2010-10-07概述

    单阶段滤波器(Single-Stage Filters)FN 2010 技术手册

    产品简介


    单阶段滤波器(Single-Stage Filters)FN 2010 是一款通用的交流/直流电磁干扰滤波器,适用于广泛的电气和电子产品。这些滤波器能够提供高效能的过滤效果,具有易安装、紧凑设计和多样化的终端选项等特点,广泛应用于消费类电器、家用设备、医疗设备、办公自动化设备和数据中心等领域。

    技术参数


    以下是单阶段滤波器FN 2010的技术参数概要:
    - 额定电压:交流 250 VAC,50/60 Hz;直流 250 VDC
    - 操作频率范围:直流至400 Hz
    - 额定电流:1到60 A(最高为40°C)
    - 高电位测试电压:
    - P -> PE 2000 VAC for 2秒(等效电容 <88 nF)
    - P -> PE 2550 VDC for 2秒(等效电容 >88 nF)
    - P -> PE 2500 VAC for 2秒(B类型)
    - P -> N 1100 VDC for 2秒
    - 工作温度范围:-25°C 至 +100°C
    - 认证标准:UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939(适用于交流和直流应用)
    - 使用寿命:MTBF @ 40°C / 230 V (Mil-HB-217F) 1,250,000 小时(B类型:3,200,000小时)

    产品特点和优势


    FN 2010 滤波器具备以下特点和优势:
    - 易于安装和快速底盘安装:设计易于安装,节省时间。
    - 多种版本:提供B型无Y电容器的医疗应用版本,以及A型低电容安全关键应用版本,支持低泄漏电流。
    - 增强性能版本:针对高衰减需求的应用提供了更高性能的版本。
    - 小体积高效率:具有良好的尺寸/电流比,在紧凑的空间内实现高效过滤。
    - 多样的终端选项:可根据需要选择不同的连接方式。

    应用案例和使用建议


    FN 2010 滤波器被广泛用于电气和电子设备、消费类电器、家用设备、医疗设备、办公自动化设备及数据中心等场合。根据具体的应用场景,建议用户选择符合其电流需求的产品型号。例如,家用电器可以选择额定电流较小的型号(如FN 2010-1-..),而数据中心设备则需要更高额定电流的型号(如FN 2010-60-24)。同时,选择合适的终端连接方式也很重要,以确保正确的安装和可靠的操作。

    兼容性和支持


    FN 2010 系列滤波器与其他电子元器件和设备具有良好兼容性,可以根据不同的应用场景进行灵活搭配。制造商Schaffner提供了全球化的销售和技术支持网络,包括中国、印度、日本、新加坡等地区,可为用户提供及时的技术支持和售后服务。

    常见问题与解决方案


    根据技术手册提供的信息,以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题1:滤波器在工作时发热明显
    - 解决方案:检查滤波器的工作电流是否超过其额定值,必要时选择额定电流更大的型号。
    - 问题2:滤波器漏电流过大
    - 解决方案:确认所选型号是否符合您的应用要求,例如选择低泄漏电流的A型或B型滤波器。
    - 问题3:滤波器工作不正常
    - 解决方案:检查接线和安装是否正确,必要时请参考制造商的技术文档或联系技术支持。

    总结和推荐


    综上所述,FN 2010 单阶段滤波器是一款设计精良、性能卓越的电磁干扰滤波器。它具有广泛的适用性、多样化的特点和优势,可以满足各种应用场景的需求。特别是对于需要严格控制电磁干扰的场合,如医疗设备和数据中心等,FN 2010 的表现尤为出色。因此,我们强烈推荐此款产品给需要高性能电磁干扰滤波解决方案的用户。

FN2010-10-07参数

参数
ESD保护 -
中心频率 -
滤波器阶数 -
电感值 800μH
电容值 4.7nF,100nF
额定电压-DC 250V
通道数 -
额定电流 10A
截止频率 -
电阻 -
电路技术 -
长*宽*高 64mm*35mm*29.3mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

FN2010-10-07厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2010-10-07数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2010-10-07 FN2010-10-07数据手册

FN2010-10-07封装设计

查看详情并下载
Symbol
Footprint
3D Model
