FN2060-30-08

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相EMI滤波器 FN2060系列, 250 V 交流, 底盘安装
供应商型号: CSJ-ST64823803
供应商: 海外现货
标准整包数: 1

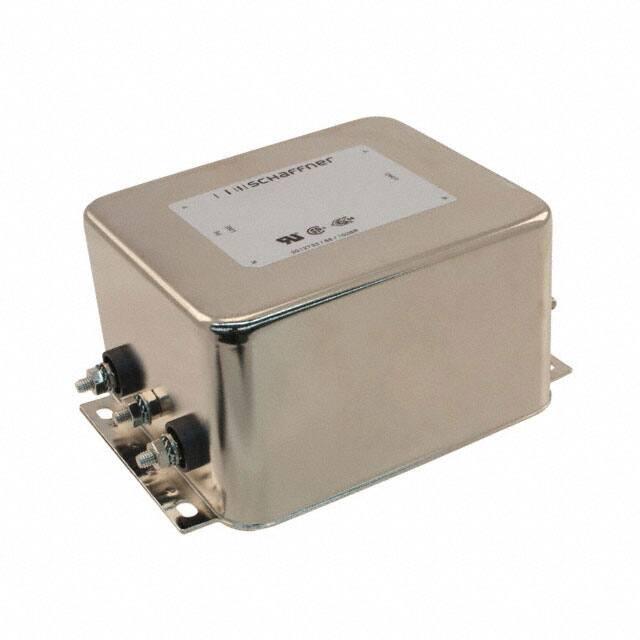

SCHAFFNER EMI滤波器 FN2060-30-08

FN2060-30-08概述


    产品简介


    多阶段通用AC/DC EMI滤波器
    Schaffner公司生产的FN 2060系列多阶段通用AC/DC EMI滤波器旨在解决广泛的电磁干扰问题。该系列产品广泛应用于电气和电子设备、消费类商品、家用电器、楼宇自动化、工业设备、机械设备、医疗设备及办公自动化和数据通信设备等领域。这些滤波器通过提高电源线上的噪声抑制能力,保证了系统的稳定运行。

    技术参数


    - 额定电压: 250 VAC, 50/60 Hz;250 VDC
    - 工作频率: 直流至400 Hz
    - 额定电流: 1至30 A(最大值为40°C)
    - 高电位测试电压:
    - P -> PE: 2000 VAC持续2秒
    - P -> PE: 2500 VAC持续2秒(B类型)
    - P -> N: 1100 VDC持续2秒
    - 温度范围: 操作和存储温度范围:-25°C至+100°C
    - 认证: 通过UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939认证(适用于AC和DC应用)
    - 阻燃等级: 达到UL 94 V-2标准或更好
    - 过电压类别: 符合IEC 60664-1标准II级
    - 污染程度: 符合IEC 60664-1标准II级
    - 海拔高度: 2000米(海拔高于此值需降额使用)
    - 平均无故障时间: 1,650,000小时(B类型),950,000小时

    产品特点和优势


    FN 2060系列滤波器的主要优势包括:
    - 易于安装: 设计便于快速安装在机壳上。
    - 多种版本: 提供医疗专用(B型)和安全关键应用(A型)版本,B型不含Y电容,减少漏电流。
    - 高性能: 基于饱和电阻和优异热性能的扼流圈,提供出色的共模和差模衰减性能。
    - 灵活性: 多种终端选项允许用户选择所需的连接方式。

    应用案例和使用建议


    FN 2060系列滤波器常用于要求严格噪声抑制的应用场合,如医疗设备、工业自动化系统和高端电子设备。例如,在医院环境中,它们可以确保医疗设备正常运行,防止其他设备产生的噪声干扰。使用时,建议遵循产品手册中的电气接线图,以确保正确安装和高效运行。

    兼容性和支持


    FN 2060系列滤波器具有较高的兼容性,适用于各种电源系统,并且提供了详细的安装指导和使用说明。制造商Schaffner在全球范围内设有多个销售和技术支持中心,能够及时响应客户需求并提供技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品发热过多 | 确保良好的散热环境,遵循推荐的安装指南 |
    | 滤波效果不佳 | 检查输入电源的电压和频率是否符合要求 |
    | 安装复杂 | 参考产品手册中的安装指南,必要时寻求技术支持 |

    总结和推荐


    FN 2060系列多阶段通用AC/DC EMI滤波器以其卓越的噪声抑制能力和灵活的设计,在众多应用场合中表现优异。其广泛的应用范围、易安装性和高可靠性使其成为电气和电子设备工程师的理想选择。强烈推荐使用该系列滤波器,特别是在需要高可靠性和严格噪声控制的应用环境中。

FN2060-30-08参数

参数
中心频率 -
电阻 -
额定电流 30A
截止频率 -
额定电压-DC -
电感值 600μH
通道数 -
电路技术 -
电容值 1μF,10nF
ESD保护 -
滤波器阶数 -
长*宽*高 119mm*57.6mm*85.5mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2060-30-08厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2060-30-08数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2060-30-08 FN2060-30-08数据手册

FN2060-30-08封装设计

查看详情并下载
Symbol
Footprint
3D Model
