FN2030-12-06

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相RFI滤波器 FN2030系列, 250 V 交流, 法兰安装
供应商型号: SCE-FN2030-12-06
供应商: 海外现货
标准整包数: 1

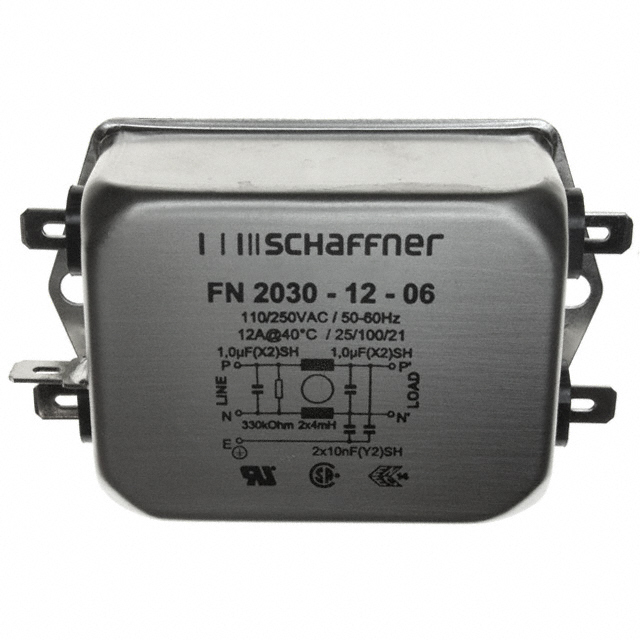

SCHAFFNER EMI滤波器 FN2030-12-06

FN2030-12-06概述


    产品简介


    单级滤波器(Single-Stage Filters)
    本产品为通用型交流/直流电磁干扰滤波器(EMI Filter),具有高衰减性能,适用于工业、医疗及消费电子等领域。滤波器的额定电流范围从1安培到30安培不等,可以广泛应用于各种电气和电子设备,确保高性能的电磁兼容性。

    技术参数


    - 额定电压:交流250V(50/60Hz),直流250V
    - 工作频率:直流至400Hz
    - 额定电流:1到30A(最高工作温度40℃)
    - 耐压测试:
    - P到PE:交流2000V/2秒(电容<88nF)
    - P到PE:直流2550V/2秒(电容>88nF)
    - P到PE:交流2500V/2秒(B类版本)
    - P到N:直流1100V/2秒
    - 温度范围:操作和存储范围为-25℃至+100℃
    - 认证:UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939(适用于交流和直流应用)
    - 耐火等级:对应于UL 94 V-2或更高
    - 抗浪涌保护(Z类):符合IEC 61000-4-5标准(仅差模)

    产品特点和优势


    1. 安装简便快速:设计易于安装,方便用户快速进行装配。
    2. 多样化的型号:提供不同电流规格的滤波器,满足不同的应用需求。
    3. 高性能滤波:提供出色的传导衰减性能,采用高渗透核心材料和优良的热稳定性。
    4. 增强版型号:增加可选的过电压保护(Z类),增强产品适应性。
    5. 兼容医疗和安全应用:B类版本无Y电容器,适合医疗应用;A类版本低电容,适用于对漏电流有严格要求的安全应用。
    6. 多种连接方式:提供不同的终端选项,用户可以根据需要选择合适的连接方式。

    应用案例和使用建议


    典型应用包括电气和电子设备、消费产品、家用电器、医疗设备、办公自动化设备及数据通信设备等。特别是对EMI/RFI噪声有较高抑制要求的应用,例如:
    - 家用电器:减少电器运行时的电磁干扰,提高设备的稳定性和安全性。
    - 医疗设备:医疗设备对电磁干扰敏感,使用滤波器能有效避免干扰信号的影响。
    - 办公自动化设备:电脑、打印机等办公设备的稳定运行依赖于良好的EMI环境。
    使用建议:
    - 在安装过程中,根据具体应用场景选择合适类型的滤波器。
    - 确保滤波器安装在合适的环境条件下,以避免因高温、低温等因素导致的性能下降。
    - 定期检查和维护滤波器,确保其持续高效的工作状态。

    兼容性和支持


    本产品与其他电子元器件和设备的兼容性良好,能够方便地集成到现有的系统中。同时,Schaffner公司提供了详尽的技术支持,包括安装指南、维护手册及客户支持服务。如果您有特殊需求,如温度范围超过指定值(例如-40℃或更高海拔),请直接联系当地的Schaffner销售办公室获取支持。

    常见问题与解决方案


    1. Q:如何判断滤波器是否损坏?
    - A:可通过测量滤波器两端的阻抗来判断,如果阻抗明显降低,则可能滤波器已经损坏。

    2. Q:滤波器的最佳安装位置是什么?
    - A:滤波器应尽量靠近设备电源输入端,以最大限度地降低噪声耦合。

    3. Q:如何处理滤波器发热问题?
    - A:确保滤波器安装在一个通风良好的环境中,必要时可以加装散热片以帮助散热。

    总结和推荐


    单级滤波器FN 2030是一款性能卓越、适应性广的产品,特别适合用于各类电气和电子设备的电磁干扰抑制。它具备优秀的传导衰减性能和多种可选配置,能满足不同应用场景的需求。此外,其优异的安装简便性和可靠性,使其成为市场上极具竞争力的选择之一。强烈推荐使用此款滤波器,以提升设备的电磁兼容性和整体性能。

FN2030-12-06参数

参数
中心频率 -
滤波器阶数 -
电感值 4mH
额定电流 12A
通道数 -
电容值 1μF
截止频率 -
电阻 -
额定电压-DC -
电路技术 -
ESD保护 -
长*宽*高 54mm*54mm*30.3mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2030-12-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2030-12-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2030-12-06 FN2030-12-06数据手册

FN2030-12-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
