FN3026HL-20-71

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 三相RFI滤波器 FN3025系列, 520 V 交流, DIN 导轨
供应商型号: FN3026HL-20-71
供应商: 国内现货
标准整包数: 10

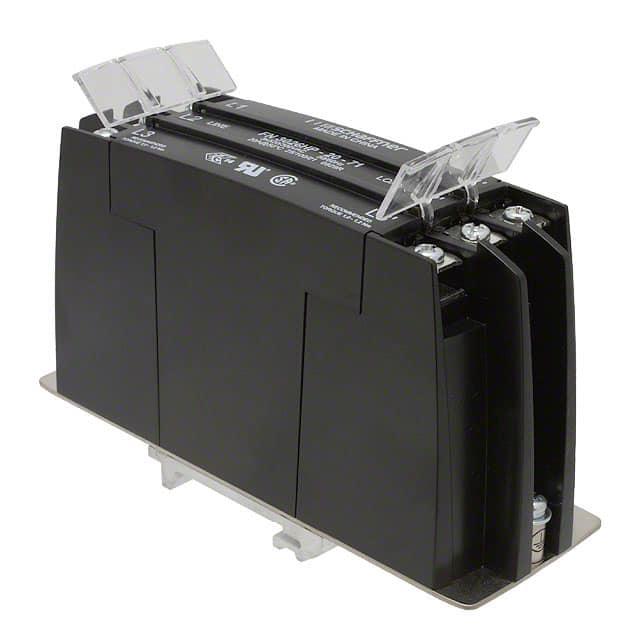

SCHAFFNER EMI滤波器 FN3026HL-20-71

FN3026HL-20-71概述


    产品简介


    产品类型:三相滤波器
    主要功能:用于电力系统中的电磁兼容(EMC)和射频干扰(RFI)过滤。
    应用领域:广泛应用于自动化设备、电机驱动和伺服驱动、半导体制造设备、三相电源系统和医疗设备等领域。

    技术参数


    - 最大连续工作电压:3×520/300 VAC
    - 操作频率:直流到60 Hz
    - 额定电流:10至50 A @ 50°C
    - 高电位测试电压:
    - P -> E:2000 VAC(HL型)
    - P -> E:3000 VDC(HP型)
    - P -> P:2250 VDC
    - 保护类别:IP 00(根据VBG 4标准)
    - 过载能力:启动时4倍额定电流,持续1分钟内1.5倍额定电流,每小时一次
    - 温度范围(运行和储存):-25°C到+100°C
    - 阻燃等级:符合UL 94 V-2或更好
    - 设计认证:UL 1283,CSA 22.2 No. 8 1986,IEC/EN 60939
    - 平均故障间隔时间(MTBF):>200,000小时(50°C/400 V)

    产品特点和优势


    - 不同安装版本:FN 3025用于机架安装,FN 3026用于DIN导轨安装。
    - 塑料外壳和金属接地板的组合:使产品轻量化同时保持电磁兼容性。
    - 嵌入式跳线终端系统:提供用户友好的连接方式。
    - 安全盖:包含在标准交付包中,防止意外接触带电导体。
    - 极低漏电流值:适用于日本电力网络及对安全性和可靠性要求高的应用。

    应用案例和使用建议


    应用案例:
    - 在需要紧凑滤波解决方案的应用中,例如半导体制造设备。
    - 在电机驱动和伺服驱动中使用,尤其适用于短电机电缆的应用。
    - 在包括步进电机的应用中,确保内部过滤不足或干扰水平适中的场合。
    使用建议:
    - 在安装过程中,请确保遵循扭矩推荐值,以确保连接可靠。
    - 漏电流和功率损耗的计算依赖于驱动效率、电机和其他应用因素,请根据实际情况进行调整。
    - 使用绝缘和UL认可的环形或叉形接线端子。

    兼容性和支持


    - 兼容性:产品可用于各种不同的电力系统中,并与多种设备兼容。
    - 厂商支持:请联系当地销售中心获取更多信息和支持。

    常见问题与解决方案


    - 问题1:漏电流过高。
    解决方案:检查所有连接是否正确,特别是绿色/黄色接地线是否连接到滤波器的接地柱。
    - 问题2:滤波效果不佳。
    解决方案:确保滤波器的额定电流与应用匹配,并检查整个系统的电磁兼容性。
    - 问题3:滤波器过热。
    解决方案:确保滤波器周围有足够的散热空间,避免过度负载。

    总结和推荐


    综合评估:FN 3025/FN 3026是一款高性能的三相滤波器,具备紧凑设计、低漏电流、高可靠性等特点,适用于各种严苛环境下的应用。它在电磁兼容性和射频干扰方面表现出色,且具备广泛的兼容性,能够满足不同用户的特定需求。
    推荐:强烈推荐给需要高性能滤波解决方案的用户,尤其是那些对电磁干扰敏感的工业和医疗设备制造商。

FN3026HL-20-71参数

参数
电容值 -
额定电流 20A
ESD保护 -
中心频率 -
截止频率 -
额定电压-DC 520V
电感值 -
电路技术 -
通道数 -
滤波器阶数 -
电阻 -
长*宽*高 150mm*50mm*78mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 托盘

FN3026HL-20-71厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN3026HL-20-71数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN3026HL-20-71 FN3026HL-20-71数据手册

FN3026HL-20-71封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 594.7784
20+ ¥ 555.294
100+ ¥ 490.9968
库存: 10
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 5947.78
