FN352Z-6-06

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: SchaffnerRFI滤波器 FN 352 Z系列, 250 V 交流, 法兰安装
供应商型号: Q-FN352Z-6-06
供应商: Schaffner
标准整包数: 24

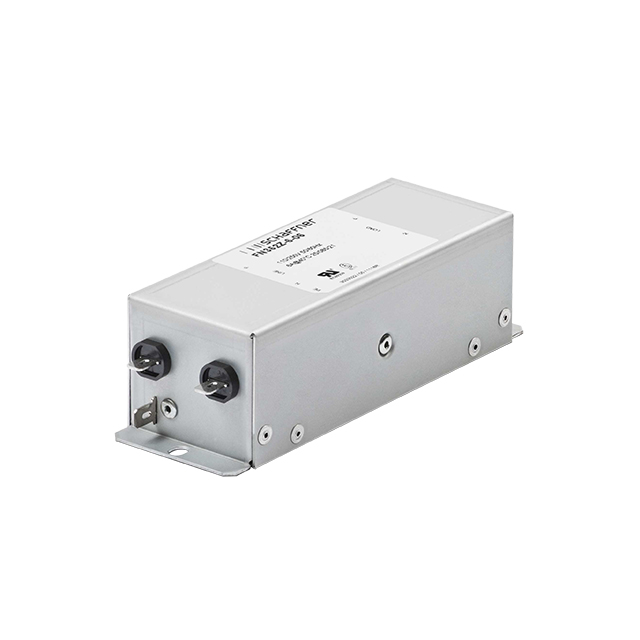

SCHAFFNER EMI滤波器 FN352Z-6-06

FN352Z-6-06概述


    产品简介


    三阶段滤波器 FN 352 Z
    三阶段滤波器FN 352 Z是一款多级电磁干扰(EMI)滤波器,专为高衰减要求而设计。该产品适用于多种工业和电信设备,提供出色的共模和差模噪声抑制能力。FN 352 Z系列通过其独特的多级滤波设计确保高性能和高可靠性。

    技术参数


    - 额定电流:6 A至30 A
    - 最大连续工作电压:250 VAC,50/60 Hz
    - 工作频率范围:直流到400 Hz
    - 高压测试:P –> PE 2000 VAC持续2秒;P –> N 350 VDC持续2秒
    - 能量吸收能力:40 J
    - 温度范围:-25°C至+85°C
    - 燃烧等级:UL 94 V-2或更好
    - 认证标准:UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
    - 平均无故障时间(MTBF):40°C/230 V时为230,000小时
    - 浪涌脉冲保护:2 kV(符合IEC 61000-4-5)

    产品特点和优势


    - 高性能多级滤波设计:确保优秀的EMI衰减性能。
    - 强大的浪涌脉冲保护:高达2 kA,保护敏感设备免受瞬态冲击的影响。
    - 快速供应标准滤波器:满足不同应用的需求,简化EMI系统认证流程。
    - 优异的热性能:采用具有高饱和电阻的线圈设计,确保长期稳定运行。
    - 多种连接选项:支持螺钉和焊接连接方式,方便安装。

    应用案例和使用建议


    典型应用领域:工厂管理、工业自动化、电信设备、数据处理系统以及各种电气和电子产品。
    使用建议:根据不同的应用场合选择合适的额定电流和连接方式。例如,在高噪声环境下,可以选择更高额定电流的产品以确保良好的EMI衰减效果。对于频繁出现电源波动的应用场合,应考虑额外的保护措施来应对可能的瞬态冲击。

    兼容性和支持


    - 兼容性:适用于各种标准接头,可根据客户需求定制特殊版本。
    - 支持服务:提供全面的技术支持和售后服务,确保客户能顺利安装和使用该产品。

    常见问题与解决方案


    - 问题:如何确定合适的额定电流?
    解答:根据应用场合的负载电流和噪声水平选择合适的额定电流。建议咨询专业工程师进行详细计算。

    - 问题:如何安装该滤波器?
    解答:按照手册中的机械数据和连接指南进行安装。对于特定的应用场景,可以联系厂商获取专业的安装指导。

    总结和推荐


    FN 352 Z系列滤波器凭借其优异的EMI衰减性能、可靠的浪涌脉冲保护和广泛的适用性,成为各类工业和电信设备的理想选择。其多功能的设计使其能够在复杂的应用环境中保持高效运行。强烈推荐使用此系列产品,特别是对于需要高可靠性EMI滤波的场合。

FN352Z-6-06参数

参数
通道数 -
电感值 3mH
滤波器阶数 -
ESD保护 -
电容值 15nF,220nF,470nF
中心频率 -
电路技术 -
截止频率 -
电阻 -
额定电流 6A
额定电压-DC -
长*宽*高 51mm*152mm*45mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN352Z-6-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN352Z-6-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN352Z-6-06 FN352Z-6-06数据手册

FN352Z-6-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
24+ ¥ 783.9943
库存: 2400
起订量: 24 增量: 24
交货地:
最小起订量为:24
合计: ¥ 18815.86
