FN 2060-10-07

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 10A 800μH 底座安装 85mm(长度)*54mm(高度)
供应商型号:
供应商:
标准整包数: 0

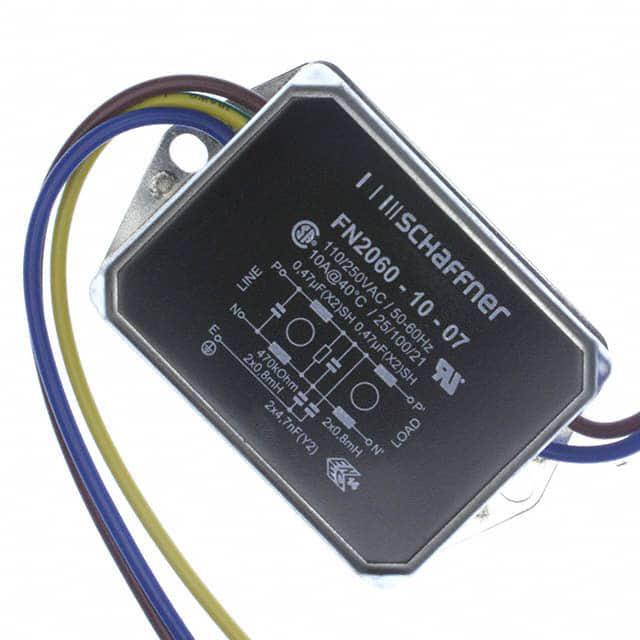

SCHAFFNER EMI滤波器 FN 2060-10-07

FN 2060-10-07概述


    产品简介


    FN 2060是一款多阶段通用交流/直流电磁干扰(EMI)滤波器,设计用于各类电气和电子设备。它具有高差模和共模衰减能力,适用于从家用电器到医疗设备等多种应用场景。FN 2060系列滤波器提供了广泛的电流额定值,从1A到30A不等,非常适合不同负载要求的应用场合。

    技术参数


    - 额定电压: 250 VAC, 50/60 Hz; 250 VDC
    - 工作频率: 直流至400 Hz
    - 额定电流: 1至30A @ 40°C最大值
    - 高压测试电压:
    - P -> PE: 2000 VAC,持续2秒
    - P -> PE (B类型): 2500 VAC,持续2秒
    - P -> N: 1100 VDC,持续2秒
    - 温度范围: 操作和储存温度范围为-25°C至+100°C
    - 认证: 符合UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939标准
    - 过压类别: II级
    - 污染等级: 2级
    - 最高海拔: 2000米以上时需考虑降额使用
    - 平均无故障时间(MTBF):
    - B类型: 1,650,000小时
    - A类型: 950,000小时

    产品特点和优势


    FN 2060系列滤波器具有以下几个显著特点和优势:
    - 快速安装: 设计易于且快速进行机壳安装。
    - 多种版本: 提供标准版、医疗版(B类型)和安全版(A类型),满足不同应用需求。
    - 高抑制性能: 具备高共模和差模抑制能力,确保设备稳定运行。
    - 低泄漏电流: B型滤波器没有Y电容器,实现极低泄漏电流,适用于需要低泄漏电流的医疗设备。
    - 终端选项多样: 提供各种终端选项,方便用户选择合适的连接方式。
    - 广泛应用: 适用于各种噪声应用,如家用电器、建筑自动化、工业机械等。

    应用案例和使用建议


    应用案例
    - 电气和电子设备: 用于工业设备的电磁干扰保护。
    - 家用电器: 例如空调、洗衣机、冰箱等。
    - 医疗设备: 如X光机、心电图仪等需要高安全性的设备。
    使用建议
    - 在安装过程中,注意电源线的布局以减少电磁干扰的影响。
    - 定期检查滤波器的运行状态,确保设备正常工作。

    兼容性和支持


    FN 2060系列滤波器具有较好的兼容性,可与其他标准电子设备配合使用。厂商提供全面的技术支持和维护服务,以确保产品在生命周期内的最佳性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 滤波器在高温环境下性能下降 | 确保滤波器在额定温度范围内工作,考虑外部冷却措施。 |
    | 泄漏电流超过预期 | 检查安装情况,确保正确接地。 |

    总结和推荐


    FN 2060是一款功能强大且应用广泛的EMI滤波器,适用于多种工业和消费类电子产品。它具备出色的差模和共模衰减能力,广泛应用于电气设备、家用电器和医疗设备等领域。通过严格的认证和高质量的设计,FN 2060确保了可靠性和安全性。推荐在需要高效电磁干扰抑制的应用中使用此滤波器。

FN 2060-10-07参数

参数
截止频率 -
电阻 -
额定电压-DC -
通道数 -
电路技术 -
电容值 -
额定电流 10A
滤波器阶数 -
中心频率 -
ESD保护 -
电感值 800μH
长*宽*高 85mm(长度)*54mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 2060-10-07厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 2060-10-07数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 2060-10-07 FN 2060-10-07数据手册

FN 2060-10-07封装设计

查看详情并下载
Symbol
Footprint
3D Model
