FN 351-16-29

产品分类: EMI滤波器
厂牌: SCHAFFNER

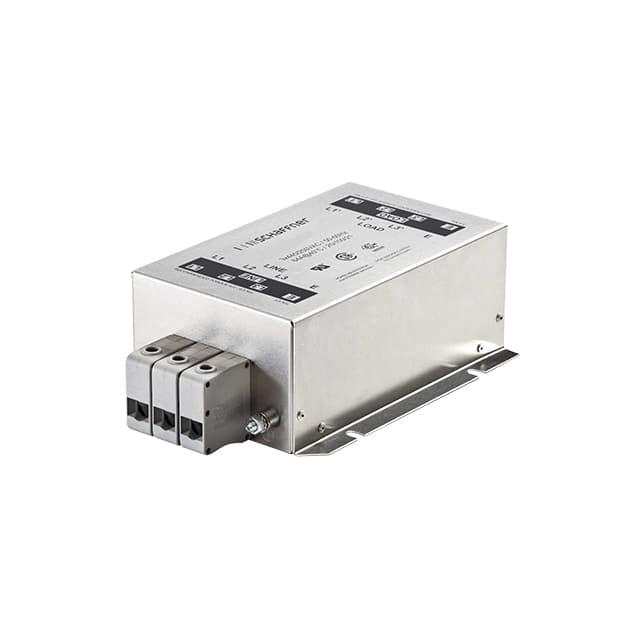

产品描述: Schaffner FN351 系列 16A 440 V ac, 60Hz 法兰安装 RFI 滤波器 FN351-16-29, 带螺丝接端
供应商型号: 1768858
供应商: 海外现货
标准整包数: 1
SCHAFFNER EMI滤波器 FN 351-16-29

FN 351-16-29概述


    产品简介


    产品类型
    Schaffner集团提供的3相滤波器(型号为FN 351)是一款通用的电磁兼容(EMC)滤波器,专为工业逆变器和电机驱动设计。
    主要功能
    - EMC解决方案:提供宽带共模和差模衰减性能。
    - 额定电流范围:从8 A到280 A。
    - 电压选择:可选电压等级为440 V和520 V。
    应用领域
    - 工业自动化设备
    - 三相电机驱动
    - 逆变器和转换器
    - 不间断电源(UPS)
    - 开关模式电源(SMPS)

    技术参数


    | 参数项 | 描述 |

    | 最大连续工作电压 | 3x 440/250 VAC(FN 351);3x 520/300 VAC(FN 351 H) |
    | 工作频率 | DC至60 Hz |
    | 额定电流 | 8至280 A @ 40°C |
    | 过载能力 | 4x额定电流启动,1.5x额定电流持续1分钟,每小时一次 |
    | 温度范围(操作和存储) | -25°C至+85°C(FN 351);-25°C至+100°C(FN 351 H) |
    | 保护类别 | IP 20 |
    | MTBF | 40°C/400 V时,135,000小时 |

    产品特点和优势


    - 宽功率范围:多种额定电流可供选择,方便快速便捷的滤波器选择。
    - 网络特定版本:提供440 VAC(FN 351)和520 VAC(FN 351 H)版本,满足不同网络需求。
    - 卓越的性能:共模和差模衰减性能,在高干扰条件下依然表现良好。
    - 安全终端:固体、触摸安全的滤波器终端,提高了设备的整体安全性。
    - 市场认可:作为市场上最早的电机驱动EMC滤波器之一,FN 351在超过10年的应用中成功验证了其功能,广泛被模仿。

    应用案例和使用建议


    典型应用
    - 三相电机驱动:适用于需要高性能EMC过滤的场合。
    - 逆变器和转换器:确保信号纯净,减少噪声干扰。
    - 工业自动化设备:提高设备整体稳定性,延长使用寿命。
    使用建议
    - 在选择合适的滤波器时,根据具体的应用需求和额定电流进行匹配。
    - 注意安装位置,确保良好的散热条件,避免过热。
    - 确保正确连接滤波器输入输出端口,避免电气事故。

    兼容性和支持


    - 兼容性:与各种标准接口兼容,如UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939等。
    - 支持和维护:制造商提供全面的技术支持和维护服务,具体信息可访问官方网站查询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中接线错误 | 检查接线图,确认正确连接输入和输出端子。 |
    | 过载后无法正常工作 | 检查过载设置,根据手册调整过载能力参数。 |
    | 故障灯亮起 | 查看设备手册,确定故障代码对应的具体故障,并按步骤排除。 |

    总结和推荐


    优点

    总结


    - 广泛的额定电流选择,适用性强。
    - 卓越的共模和差模衰减性能,适合高干扰环境。
    - 安全的触摸终端设计,提高设备整体安全性。
    - 市场认可度高,长期稳定运行。
    推荐意见
    鉴于其广泛的适用范围、优秀的性能表现及市场认可度,我们强烈推荐使用Schaffner集团的FN 351系列滤波器。这些滤波器不仅能够满足工业应用的高标准要求,而且在性能、安全性和可靠性方面均表现出色,非常适合工业自动化、电机驱动等领域的需求。

FN 351-16-29参数

参数
电感值 -
额定电流 16A
滤波器阶数 -
中心频率 -
电路技术 -
ESD保护 -
通道数 -
电容值 -
电阻 -
额定电压-DC -
截止频率 -
长*宽*高 150mm*234mm*65mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FN 351-16-29厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 351-16-29数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 351-16-29 FN 351-16-29数据手册
