FN 3270H-20-44

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 20A 底座安装 58mm*58mm*58mm
供应商型号:
供应商:
标准整包数: 0

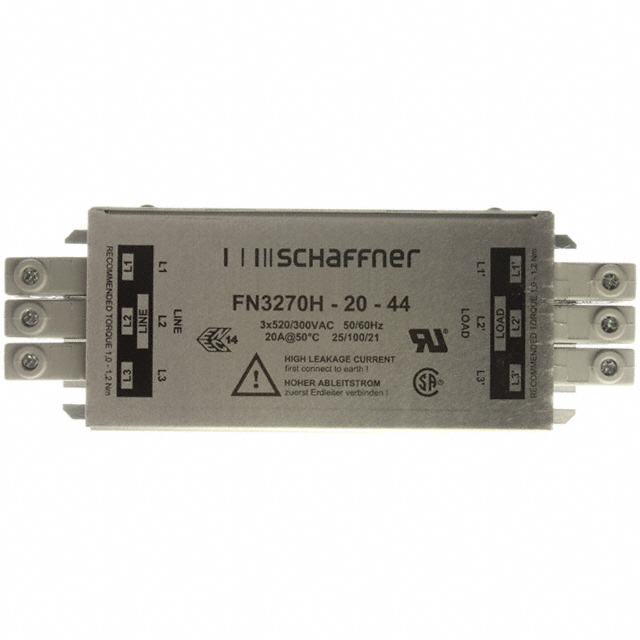

SCHAFFNER EMI滤波器 FN 3270H-20-44

FN 3270H-20-44概述


    产品简介


    产品名称:3-Phase Filters FN 3270
    产品类型:电磁兼容(EMC)和射频干扰(RFI)滤波器
    主要功能:抑制电磁干扰和射频干扰,确保电机驱动系统和其他工业应用的稳定运行。
    应用领域:广泛应用于工业电机驱动系统,如变频器、伺服驱动器等。这些系统主要用于各类工业应用中。

    技术参数


    - 最大连续工作电压:3 x 520/300 VAC(480 VAC +10%)
    - 工作频率:直流至60 Hz
    - 额定电流:10到1000 A @ 50°C
    - 高压测试电压:P -> E 2750 VDC(2秒),P -> P 2250 VDC(2秒)
    - 过载能力:启动时可达额定电流的4倍,持续1分钟可达额定电流的1.5倍,每小时一次
    - 温度范围:工作和存储温度范围为-25°C至+100°C
    - 保护等级:IP 20(10至100 A),IP 00(150至1000 A)
    - 失效时间预测:MTBF > 320,000小时(@ 50°C/400 V)

    产品特点和优势


    - 非常紧凑和轻量设计:要求最少的安装空间。
    - 简便快速的安装:易于安装,方便使用自动和手动工具进行接触。
    - 安全端子块:所有滤波器从10到100 A都配有安全端子块,符合EN 60204-1安装标准。
    - 透明保护罩:可选透明保护罩可用于150到1000 A的滤波器,以保护操作员免受意外触电。
    - 卓越的过滤性能:满足EN 61800-3/A11标准,保证在全负载条件下性能稳定。
    - 多样化选择:提供15种不同的滤波器型号,适用于多种工业应用。

    应用案例和使用建议


    典型应用:变频电机驱动系统,广泛应用于各种工业场合,如变频器、伺服驱动器等。
    使用建议:
    1. 安装位置选择:选择合适的位置安装滤波器,以确保最佳的散热效果。
    2. 连接线缆选择:根据额定电流和应用场景选择合适的线缆规格。
    3. 防护措施:如有需要,加装透明保护罩以提高安全性。

    兼容性和支持


    - 兼容性:此滤波器与大多数工业电机驱动系统的兼容性良好。
    - 技术支持:厂商提供全面的技术支持和维护服务,用户可以联系当地代理商获得更多信息。

    常见问题与解决方案


    1. Q: 安装时如何确保正确的扭矩?
    - A: 查看技术手册中提供的扭矩值,并使用适当的工具进行紧固。不同型号有不同的推荐扭矩值。

    2. Q: 如何判断是否需要安装透明保护罩?
    - A: 根据安装的具体环境和安全需求决定是否需要安装。如有疑问,可咨询当地代理商。

    总结和推荐


    综合评估:
    - 主要优点:高紧凑性、快速安装、优异的安全性能和全面的过滤性能。
    - 推荐理由:这款3-Phase Filters FN 3270滤波器非常适合工业电机驱动系统等应用,其多样化的型号选择和可靠的支持使其成为市场上极具竞争力的产品。
    推荐:鉴于其优良的设计和多功能性,我们强烈推荐在需要高性能EMC/RFI滤波的应用中使用这款滤波器。

FN 3270H-20-44参数

参数
通道数 -
中心频率 -
电阻 -
电容值 -
电感值 -
电路技术 -
截止频率 -
额定电压-DC -
ESD保护 -
滤波器阶数 -
额定电流 20A
长*宽*高 58mm*58mm*58mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FN 3270H-20-44厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3270H-20-44数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 3270H-20-44 FN 3270H-20-44数据手册

FN 3270H-20-44封装设计

查看详情并下载
Symbol
Footprint
3D Model
