FN 405-10-02

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 10A 500μH 通孔安装 36mm*31mm*31mm
供应商型号:
供应商:
标准整包数: 0

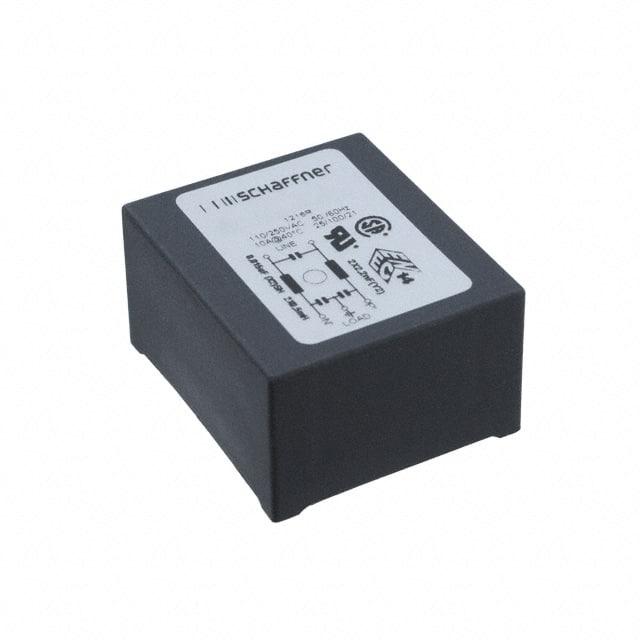

SCHAFFNER EMI滤波器 FN 405-10-02

FN 405-10-02概述

    PCB Filters FN 405 技术手册

    产品简介


    PCB Filters FN 405 是一款适用于印刷电路板(PCB)安装的滤波器。它广泛应用于各种电气和电子设备中,如小型到中型机器、家用电器以及单相和开关模式电源供应。该产品旨在帮助用户快速通过电磁干扰(EMI)系统认证,具有紧凑的设计和低轮廓特征,适合多种应用场景。

    技术参数


    - 最大连续工作电压: 250 VAC,50/60 Hz
    - 工作频率: 直流至400 Hz
    - 额定电流: 0.5 A 至 10 A @ 40°C 最大值
    - 高电位测试电压: P -> PE: 2000 VAC (2秒), P -> N: 760 VAC (2秒)
    - 温度范围: 运行和存储:-25°C 至 +100°C
    - 设计认证: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
    - 阻燃等级: UL 94 V-0
    - 平均故障间隔时间 (MTBF): 1,600,000 小时 @ 40°C / 230 V (Mil-HB-217F)

    产品特点和优势


    - 良好的传导抑制性能: 基于饱和电阻高且热行为优异的扼流圈
    - 通孔安装: 方便快速的PCB安装
    - 低轮廓设计: 节省空间,适应紧凑设计
    - 定制版本可选: 可根据客户需求进行特殊版本定制

    应用案例和使用建议


    PCB Filters FN 405 广泛应用于电气和电子设备、小型到中型机器和家用电器、单相和开关模式电源供应等场合。例如,在小家电中,它们可以有效减少电磁干扰,确保设备正常运行。为了优化其性能,建议在设计时考虑其额定电流和电气特性的匹配,以确保最佳的工作状态。

    兼容性和支持


    PCB Filters FN 405 与市面上主流的电子设备和组件兼容。制造商提供了全球范围内的销售和支持网络,客户可以通过官方网站查询并联系当地的销售和服务点。

    常见问题与解决方案


    - 问题: 设备在工作过程中发热严重。
    - 解决方法: 检查滤波器是否正确安装,并确保其周围有足够的散热空间。
    - 问题: 设备出现干扰问题。
    - 解决方法: 确认滤波器的额定电流是否与设备负载匹配,并检查是否存在其他潜在的干扰源。

    总结和推荐


    PCB Filters FN 405 在设计和性能上表现优异,具有良好的传导抑制能力和紧凑的低轮廓设计。对于需要通过EMI认证的电气和电子设备,该产品是一个实用且高效的解决方案。强烈推荐给那些寻求可靠和高性能滤波器解决方案的用户。

FN 405-10-02参数

参数
电感值 500μH
额定电压-DC -
电阻 -
中心频率 -
额定电流 10A
电路技术 -
滤波器阶数 -
通道数 -
ESD保护 -
截止频率 -
电容值 -
长*宽*高 36mm*31mm*31mm
安装方式 通孔安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 405-10-02厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 405-10-02数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 405-10-02 FN 405-10-02数据手册

FN 405-10-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
