首页  >  产品百科  >  FN2415-10-29

FN2415-10-29

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相RFI滤波器 FN2415系列, 250 V 交流, 底盘安装
供应商型号: 2309076
供应商: element14
标准整包数: 1

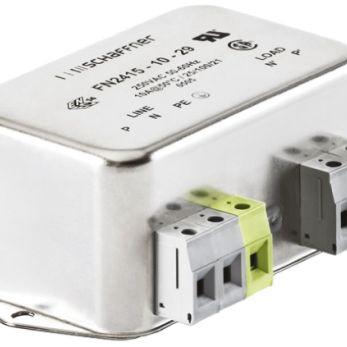

SCHAFFNER EMI滤波器 FN2415-10-29

FN2415-10-29概述


    产品简介


    产品名称:Two-Stage Filters FN 2415
    Two-Stage Filters FN 2415 是一款专为复杂设备和机械控制线路设计的紧凑型电磁兼容(EMC)/电磁干扰(EMI)滤波器。其主要功能是确保控制单元(如PLC)的无干扰操作,并通过减少内部干扰传播和耦合的风险来显著提高整个系统的免疫能力、可靠性和服务安全性。此外,FN 2415 在紧凑的设计下提供了出色的衰减性能,有助于实现符合最新标准(如机器工具的EN 50370-1标准)的电磁兼容性。

    技术参数


    - 最大连续工作电压:250 VAC(230 VAC +10%)
    - 工作频率范围:直流到60 Hz
    - 额定电流:6 A 到 16 A @ 50 °C
    - 高电位测试电压:
    - P/N -> E:2250 VDC,持续2秒
    - P -> N:1100 VDC,持续2秒
    - 保护等级:IP20
    - 过载能力:
    - 开关时:4倍额定电流
    - 每小时1分钟内:1.5倍额定电流
    - 温度范围:(操作和存储)-25 °C 至 +100 °C
    - 阻燃等级:符合UL 94 V-2或更高级别
    - 认证:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准
    - 平均无故障时间:@ 50 °C / 230 V,超过1,300,000小时

    产品特点和优势


    - 高效过滤:FN 2415 适用于各种工业设备和机械设备,特别是具有多个驱动轴和长电机电缆的大型复杂机器工具。
    - 显著提升系统性能:有效减少内部干扰传播和耦合的风险,从而显著提高系统的免疫能力、可靠性和服务安全性。
    - 安装便捷:易于安装且工具可达性强,符合EN 60204-1标准,便于机器工具和工业设备的应用。
    - 出色的衰减性能:通过满足最新的电磁兼容性标准(如EN 50370-1),有效保证设备运行的稳定性。

    应用案例和使用建议


    典型应用:
    - 工业设备:适合用于涉及任何类型的控制单元(如数控机、可编程逻辑控制器等)的各类自动化系统。
    - 大型复杂机械工具:对于具有8个及以上驱动轴并具有长电机电缆的机械工具,FN 2415可以显著改善其可靠性,防止因内部干扰引起的控制单元失效和设备停机。
    - 单相应用:适用于中度至高度干扰水平的单相应用,如单相电机驱动和电源供应。
    使用建议:
    - 确保电源输入滤波器与FN 2415一同使用,以避免大部分情况下的负面效应。
    - 选择合适的额定电流型号,以适应不同的设备需求。
    - 确认电路中的线缆规格符合推荐要求,以确保最佳性能。

    兼容性和支持


    - 兼容性:FN 2415 与大多数标准工业设备和控制系统兼容,适用于各种复杂的工业环境。
    - 支持和维护:更多关于滤波器连接器的详细信息请访问官网 www.schaffner.com。

    常见问题与解决方案


    1. 问题:设备出现异常振动和噪音。
    - 解决方案:检查设备是否有接地不良的情况,必要时进行修正。同时确认所有电缆连接正确,没有松动。
    2. 问题:设备运行不稳定,频繁重启。
    - 解决方案:检查设备内部是否存在严重的电磁干扰,安装FN 2415滤波器并进行适当的设置。确保所有连接端子稳固可靠。
    3. 问题:滤波器损坏或无法正常工作。
    - 解决方案:确认设备的工作条件是否超出滤波器的额定参数范围,如有必要,请更换合适的型号或联系技术支持。

    总结和推荐


    FN 2415是一款高效的紧凑型滤波器,特别适用于需要强电磁兼容性的工业设备和复杂系统。它在提高设备性能和可靠性方面表现优异,广泛应用于各种工业自动化应用中。综上所述,FN 2415值得推荐给需要加强电磁兼容性和可靠性的客户。

FN2415-10-29参数

参数
滤波器阶数 -
电容值 3.3μF,100nF
电阻 -
通道数 -
额定电流 10A
ESD保护 -
截止频率 -
电路技术 -
电感值 -
中心频率 -
额定电压-DC -
长*宽*高 113.5mm*56mm*67.9mm
安装方式 底座安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 托盘

FN2415-10-29厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2415-10-29数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2415-10-29 FN2415-10-29数据手册

FN2415-10-29封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 352.4508
库存: 39
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 352.45
