首页  >  产品百科  >  FN405-1-02

FN405-1-02

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 250V 1A 10mH 15nF 插件 通孔安装 36mm*31mm*31mm
供应商型号: UA-FN405-1-02
供应商: 海外现货
标准整包数: 250

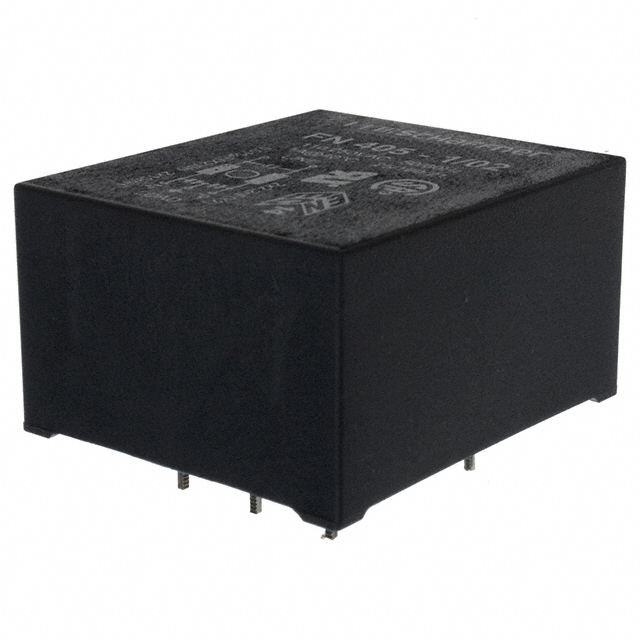

SCHAFFNER EMI滤波器 FN405-1-02

FN405-1-02概述

    电子元器件产品技术手册:FN 405 PCB滤波器

    产品简介


    FN 405 PCB滤波器是一种专为快速安装设计的单相滤波器,适用于印刷电路板(PCB)。选择FN 405产品线不仅能够提供标准化滤波器的快速供应,还能确保安全认证。这种标准的单相PCB滤波器为电子设备的电磁干扰(EMI)系统认证提供了实用的解决方案。该产品系列提供不同额定电流的产品以满足不同的需求。

    技术参数


    FN 405 PCB滤波器的技术规格如下:
    - 认证:UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
    - 阻燃等级:UL 94V-0
    - 高压测试电压:P–>PE 2000VAC(2秒),P–>N 760VAC(2秒)
    - 最大连续工作电压:250VAC, 50/60Hz
    - 平均无故障时间(MTBF):在40°C/230V条件下为1,600,000小时
    - 工作频率范围:直流到400Hz
    - 额定电流:0.5A至10A(在40°C时)
    - 温度范围:工作和存储温度范围为-25°C至+100°C

    产品特点和优势


    FN 405 PCB滤波器具有以下几个独特的特点和优势:
    - 良好的传导抑制性能:基于高饱和电阻和出色的热性能的扼流圈
    - 易于安装:支持通过孔式PCB安装
    - 低轮廓设计:适合紧凑型设备的设计要求
    - 定制版本:可根据客户特定需求提供定制版本

    应用案例和使用建议


    FN 405 PCB滤波器广泛应用于各种电气和电子设备,如小型到中型机器、家用电器、单相电源供应器和开关模式电源供应器等。这些滤波器特别适用于需要通过EMI系统认证的设备。
    在使用FN 405 PCB滤波器时,建议遵循以下几点以确保最佳效果:
    - 确保滤波器的安装位置远离可能产生强烈电磁干扰的区域
    - 根据具体的应用需求选择合适的额定电流版本
    - 注意环境温度,避免在超过规定温度范围的情况下长时间运行

    兼容性和支持


    FN 405 PCB滤波器与市场上常见的电气设备和组件具有良好的兼容性,可以方便地集成到现有系统中。此外,Schaffner公司提供全面的技术支持和售后服务,以帮助用户解决任何可能出现的问题。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是一些可能出现的问题及相应的解决方法:
    - 问题:滤波器在工作过程中出现过热现象
    - 解决方法:检查工作环境温度是否超出了规定的范围;确认滤波器周围没有其他发热源
    - 问题:设备无法通过EMI系统认证
    - 解决方法:确认滤波器是否符合认证所需的技术规格;必要时请咨询技术支持人员

    总结和推荐


    综上所述,FN 405 PCB滤波器以其优良的传导抑制性能、低轮廓设计和广泛的适用性,成为电子设备电磁干扰管理的理想选择。其定制化服务更使得该产品在多种应用场景中具备高度的灵活性。考虑到其高性能和可靠性,我们强烈推荐使用FN 405 PCB滤波器来确保设备通过EMI系统认证并保持长期稳定运行。
    若需了解更多信息或购买产品,请访问 [Schaffner 官网](http://www.schaffner.com)。

FN405-1-02参数

参数
电路技术 -
滤波器阶数 -
电感值 10mH
电容值 15nF
截止频率 -
额定电流 1A
额定电压-DC 250V
电阻 -
通道数 -
中心频率 -
ESD保护 -
长*宽*高 36mm*31mm*31mm
通用封装 插件
安装方式 通孔安装
零件状态 在售
包装方式 托盘

FN405-1-02厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN405-1-02数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN405-1-02 FN405-1-02数据手册

FN405-1-02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 9.4125 ¥ 79.6656
1250+ $ 9.125 ¥ 77.2322
2500+ $ 8.8375 ¥ 74.7989
5000+ $ 8.5625 ¥ 72.4713
库存: 301
起订量: 250 增量: 250
交货地:
最小起订量为:250
合计: ¥ 19916.4
