FN332Z-10-05

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相RFI滤波器 FN332Z系列, 250 V 交流, 法兰安装
供应商型号: ESTH-FN332Z-10-05
供应商: 海外现货
标准整包数: 1

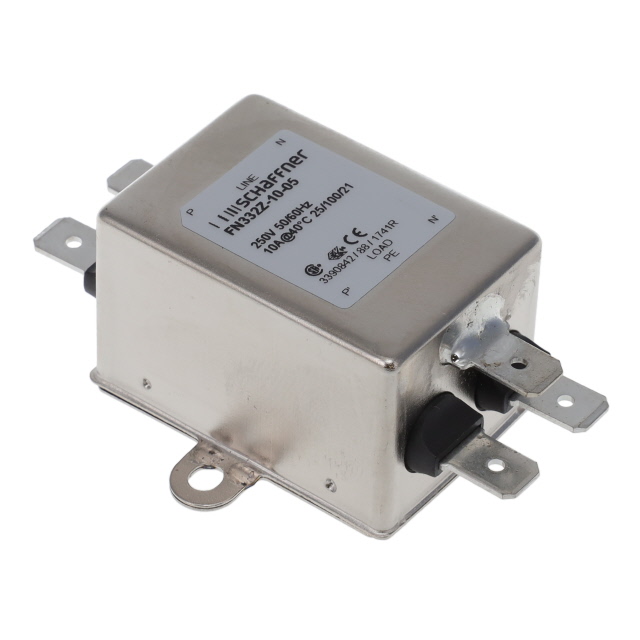

SCHAFFNER EMI滤波器 FN332Z-10-05

FN332Z-10-05概述


    产品简介


    Schaffner FN 332 单级滤波器是一种设计用于电源线上的电磁干扰(EMI)滤波器。该滤波器主要用于降低电子设备产生的电磁干扰,适用于多种工业和消费类电子产品。它具有高连续工作电压、宽温度范围、良好的耐热性和可靠的浪涌保护,使其成为需要高性能EMI滤波的应用的理想选择。

    技术参数


    - 最大连续工作电压: 250 VAC, 50/60 Hz
    - 工作频率: 直流到400 Hz
    - 额定电流: 1 A 至 10 A @ 40°C 最大值
    - 高压测试电压:
    - P –> PE: 2000 VAC,持续2秒
    - P –> N: 760 VAC 或 250 VAC(取决于型号)
    - 温度范围:
    - 工作温度范围:-25°C 至 +100°C
    - 储存温度范围:-25°C 至 +100°C
    - 阻燃性: 符合UL 94 V-2或更优标准
    - 设计认证: 符合UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939标准

    产品特点和优势


    Schaffner FN 332 单级滤波器具备以下特点和优势:
    - 快速安装: 设计用于方便和快速的机壳安装。
    - 集成浪涌保护: 部分型号提供内置浪涌脉冲保护,保护敏感的电气设备免受过压冲击。
    - 优秀的衰减性能: 高饱和电阻电感和优良的热行为保证了优异的衰减性能。
    - 定制版本: 可根据客户要求提供定制版本。

    应用案例和使用建议


    Schaffner FN 332 单级滤波器广泛应用于以下领域:
    - 电气和电子设备
    - 家用电器
    - 电源供应
    - 办公自动化设备
    - 数据通信设备
    - 工业设备辅助供电
    使用建议:
    - 在接线时,确保所有连接牢固,避免因接触不良引起的额外干扰。
    - 在选择型号时,需考虑实际应用中的额定电流和泄漏电流。
    - 确保滤波器的安装位置能够散热良好,以维持其最佳性能。

    兼容性和支持


    Schaffner FN 332 单级滤波器与其提供的其他配件及电子设备高度兼容。厂商提供全球范围内的技术支持和售后服务,以确保用户在使用过程中获得帮助。

    常见问题与解决方案


    1. 问题: 如何确认滤波器的泄漏电流?
    - 解答: 泄漏电流可以在技术手册的规格表中找到,通常在不同温度下会有所不同。确保按照指定条件操作,以达到最佳效果。

    2. 问题: 滤波器的最大连续工作电压是多少?
    - 解答: 最大连续工作电压为250 VAC,50/60 Hz。超过此电压可能导致损坏。

    总结和推荐


    Schaffner FN 332 单级滤波器以其高可靠性、优秀的衰减性能和宽广的工作温度范围,在各类电子设备的电磁干扰过滤应用中表现出色。其简便的安装和维护使其成为市场上同类产品的有力竞争者。推荐在需要高性能EMI滤波的场合使用。用户可根据具体需求选择合适的型号,同时务必遵循厂商的技术指导和规范进行安装和操作。

FN332Z-10-05参数

参数
电容值 15nF
截止频率 -
中心频率 -
ESD保护 -
电阻 -
电路技术 -
滤波器阶数 -
额定电流 10A
额定电压-DC -
通道数 -
电感值 500μH
长*宽*高 45mm*65.6mm*65.6mm
安装方式 底座安装
零件状态 在售
包装方式 托盘

FN332Z-10-05厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN332Z-10-05数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN332Z-10-05 FN332Z-10-05数据手册

FN332Z-10-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.9738 ¥ 102.1902
25+ $ 11.28 ¥ 96.2689
库存: 28
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1021.9
