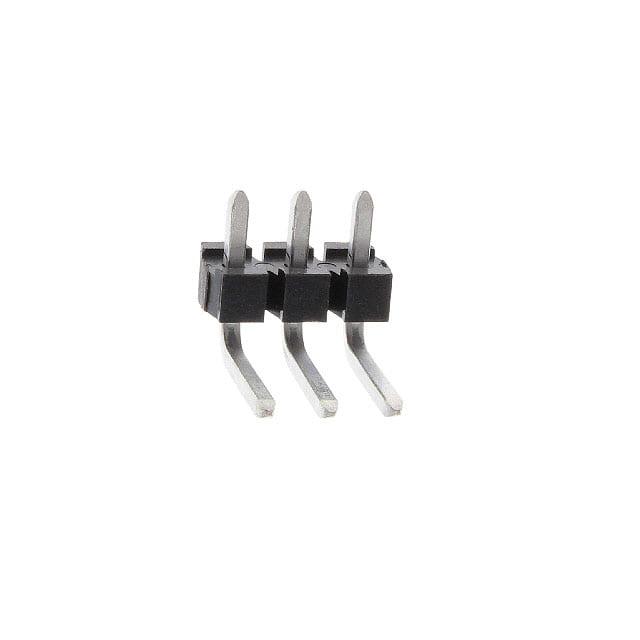

FWJ-03-02-T-S-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 3.96mm间距3p单排排针, FWJ系列, 直角
供应商型号: 200-FWJ0302TSRA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 FWJ-03-02-T-S-RA

FWJ-03-02-T-S-RA概述

    POWER HEADERS, STACKERS & SOCKETS 技术手册解析

    1. 产品简介


    本手册介绍了Samtec公司生产的POWER HEADERS、STACKERS及SOCKETS系列的产品。这些产品广泛应用于电信、工业自动化、医疗设备和消费电子等领域,为电路板间的连接提供了可靠的解决方案。

    2. 技术参数


    | 参数 | 规格 |

    | 针数范围 | 01 到 24 |
    | 接触材料 | 磷青铜(FWJ, HFWJ, JW);铍铜(FHP) |
    | 插针材料 | 锡镀镍(50 µ" 厚) |
    | 工作温度范围 | -55 °C 至 +105 °C |
    | 电压等级 | 交流 600 V / 直流 845 V |
    | 插入深度 | 3.57 mm 至 8.76 mm |
    | 擦拭距离 | 0.38 mm |

    3. 产品特点和优势


    - 高可靠性:磷青铜接点材料保证了长期使用的稳定性。
    - 宽工作温度范围:能够在极端温度环境下正常工作。
    - 多选项配置:多种插针风格和安装方式满足不同应用需求。
    - 良好的机械强度:插针材料保证了高抗拉强度和使用寿命。

    4. 应用案例和使用建议


    - 电信行业:用于高速数据传输设备的接口连接。
    - 工业自动化:适用于控制柜内的信号传输和电源连接。
    - 医疗设备:在高度可靠性的要求下提供安全稳定的连接。
    使用建议:
    - 确保安装前进行详细的环境适应性测试。
    - 安装过程中避免过度弯曲或扭曲插针,以免损坏。
    - 在高温环境下使用时,需考虑散热措施。

    5. 兼容性和支持


    - 与多种电子元器件兼容,适合各种标准电路板设计。
    - 厂商提供技术支持,包括样品测试、技术咨询等服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接不牢固 | 使用适当的焊接设备和参数进行焊接。 |
    | 插拔困难 | 确认插针插入位置正确,无异物阻塞。 |
    | 信号干扰 | 检查线路布局,确保屏蔽良好。 |

    7. 总结和推荐


    总的来说,Samtec公司的POWER HEADERS、STACKERS及SOCKETS系列产品具有优异的电气特性和机械强度,特别适用于对连接可靠性有严格要求的应用场合。强烈推荐在相关领域内选择此系列产品以获得最佳效果。

FWJ-03-02-T-S-RA参数

参数
针脚数 3pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
长*宽*高 11.88mm(长度)*6.35mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

FWJ-03-02-T-S-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FWJ-03-02-T-S-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FWJ-03-02-T-S-RA FWJ-03-02-T-S-RA数据手册

FWJ-03-02-T-S-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.1155 ¥ 9.426
50+ $ 0.825 ¥ 6.9713
100+ $ 0.671 ¥ 5.67
500+ $ 0.5616 ¥ 4.7455
1000+ $ 0.4212 ¥ 3.5591
2000+ $ 0.378 ¥ 3.1941
5000+ $ 0.2835 ¥ 2.3956
10000+ $ 0.1995 ¥ 1.6858
库存: 406
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 9.42
直接购买
加入购物车
