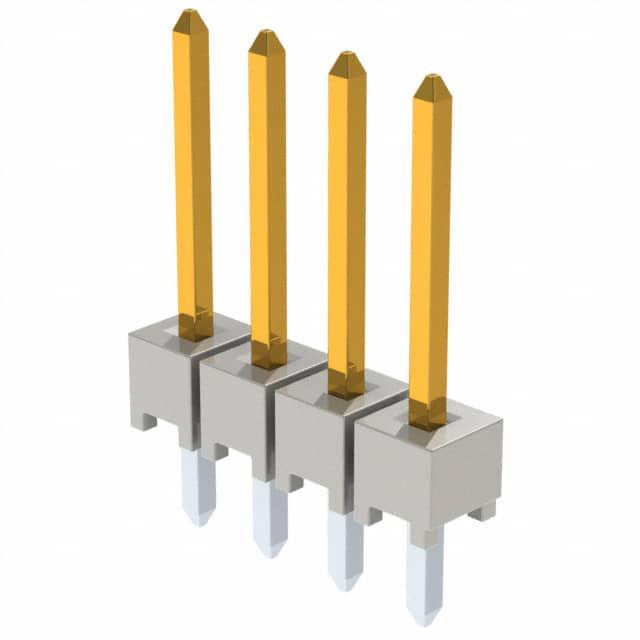

HTSW-104-14-F-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 1 4pin 6.3A 76nm 金 通孔安装 10.16mm(长度)*2.48mm(高度)
供应商型号: Q-HTSW-104-14-F-S
供应商: 期货订购
标准整包数: 1

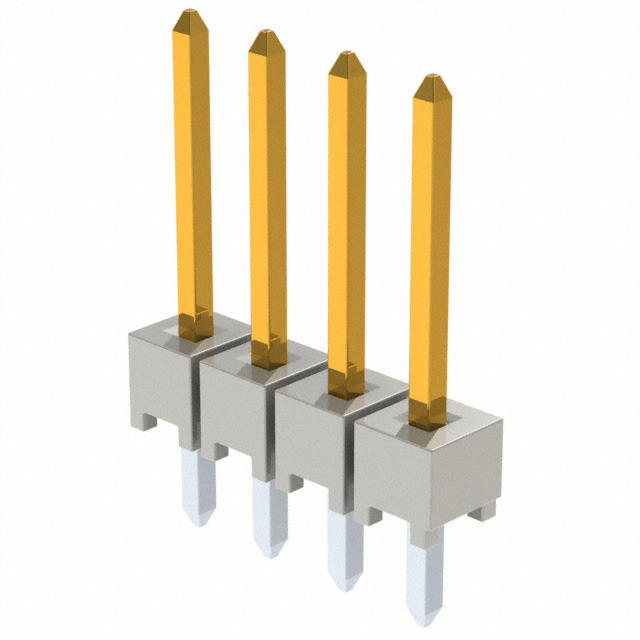

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-104-14-F-S

HTSW-104-14-F-S概述


    产品简介


    产品类型及功能
    本文介绍的是Samtec公司生产的TSW系列和HTSW系列高速通孔插座,属于连接器类电子元器件。该系列产品主要用于高密度电路板间的电气连接,支持各种标准和非标准间距配置,适用于多种应用场合,如数据中心、工业自动化、电信设备等。
    主要功能
    - 高电流承载能力:提供稳定的电气连接,最高可承载6.3安培(单个触点)。
    - 多种安装方式:包括直插式和直角插件,适用于不同电路板设计。
    - 多排位选择:支持单排至三排的配置,满足多样化需求。
    - 高可靠性:经过严格测试,确保在恶劣环境下也能稳定运行。
    应用领域
    - 数据通信设备
    - 工业自动化控制
    - 测试与测量仪器
    - 医疗设备
    - 军事与航空航天设备

    技术参数


    - 间距:0.100英寸(2.54毫米),0.200英寸(5.08毫米),0.300英寸(7.62毫米)
    - 温度范围:-55°C 至 +125°C(金镀层),-55°C 至 +105°C(锡镀层)
    - 电压等级:
    - 550 VAC(与SSW匹配)
    - 500 VAC(与BCS或ESQ匹配)
    - 450 VAC(与BCS或SSM匹配,含RA/RE选项)
    - 400 VAC(与CES匹配)
    - 材料:
    - 绝缘材料:黑色玻璃填充聚酯(TSW)、自然液晶聚合物(HTSW)
    - 端子材料:磷青铜,镀层可选金或锡
    - 认证:符合RoHS标准

    产品特点和优势


    - 多排位选择:支持单排、双排、三排及四排位配置,适应不同的应用需求。
    - 高可靠性和耐久性:采用高强度材料制造,保证在极端环境下仍能保持稳定性能。
    - 广泛兼容性:可与多种线缆和母端插座相匹配,方便用户灵活组合。
    - 多种镀层选项:提供金或锡镀层,以适应不同的应用场景和需求。
    - 良好的电气特性:高电压等级,适合高功率设备。

    应用案例和使用建议


    应用案例
    在工业自动化控制系统中,该系列产品被用于信号传输和电力分配,特别是在机器人手臂和传感器网络中的应用尤为显著。由于其高电流承载能力和良好的电气特性,能够有效保证系统稳定运行。
    使用建议
    - 散热设计:考虑到长时间大电流工作,建议合理布局,确保良好的散热条件,避免过热。
    - 安装位置:根据具体应用环境选择合适的安装方式(直插式或直角插件),并确保稳固安装。
    - 线路布局:对于高密度应用场合,合理规划电路板布局,尽量减少信号干扰。

    兼容性和支持


    - 兼容性:TSW系列和HTSW系列与多种线缆和母端插座相匹配,支持各种标准和非标准间距配置。
    - 技术支持:Samtec提供全面的技术支持和售后服务,用户可以通过官方网站获取详细资料和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接松动 | 确保插头和插座完全对接,检查是否有灰尘或异物阻碍。 |
    | 电流不稳定 | 检查电路设计是否合理,避免信号干扰,确认电路板接地良好。 |
    | 接触不良 | 检查端子是否损坏,必要时更换新的端子或整个连接器组件。 |

    总结和推荐


    综合评估
    TSW系列和HTSW系列高速通孔插座凭借其高电流承载能力、多排位选择和广泛的兼容性,表现出色。这些连接器不仅具备出色的电气性能,而且具有极高的可靠性和耐久性,使其成为工业自动化、电信设备及其他高要求应用的理想选择。
    结论
    鉴于上述优点,强烈推荐TSW系列和HTSW系列高速通孔插座。无论是对于工业自动化系统还是电信基础设施建设,它们都将是值得信赖的选择。如果您正在寻找一个高效、可靠的解决方案,那么Samtec的这一系列产品无疑是一个明智的选择。

HTSW-104-14-F-S参数

参数
防护等级 -
针脚数 4pin
排数 1
间距-配接 2.54mm
类型 Header,Push-Pull
额定电流 6.3A
颜色 -
触头镀层 - 配接
触头镀层厚度 - 配接 76nm
长*宽*高 10.16mm(长度)*2.48mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-104-14-F-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-104-14-F-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-104-14-F-S HTSW-104-14-F-S数据手册

HTSW-104-14-F-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3398 ¥ 2.8203
1000+ $ 0.2473 ¥ 2.0526
2000+ $ 0.2071 ¥ 1.7189
5000+ $ 0.1689 ¥ 1.4018
库存: 100
起订量: 674 增量: 1
交货地:
最小起订量为:500
合计: ¥ 0
