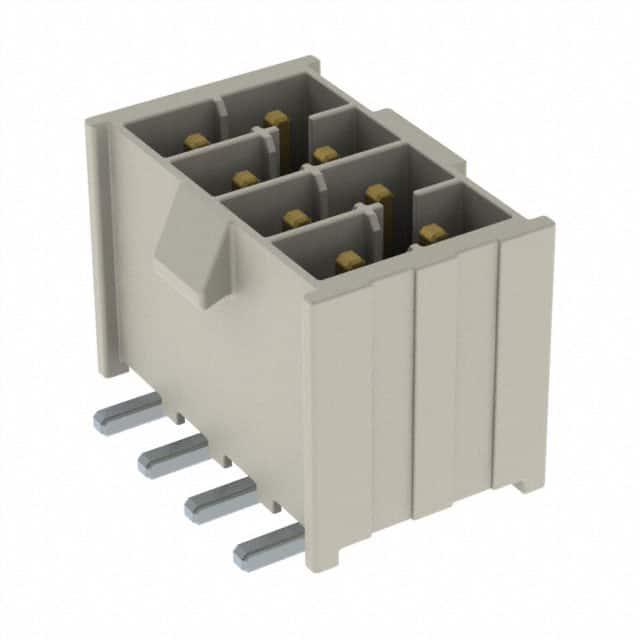

IPL1-104-02-S-D-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Locking Ramp 2 8pin 滑锁 Male Pin 贴片安装 11.68mm(长度)*9.58mm(高度)
供应商型号: 200-IPL110402SDK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPL1-104-02-S-D-K

IPL1-104-02-S-D-K概述


    产品简介


    IPL1系列电子元器件是一种具有高度可靠性的连接器,适用于多种应用场合。该系列产品采用(2.54 mm) .100"的间距设计,支持通过离散电线电缆组装,提供多种安装方式,包括表面贴装(直角和平放)和垂直通孔。此外,产品还提供了键控极化选项,确保安装过程中的准确对接。该系列目前提供多种型号,如IPL1–120–01–L–D–RA–K和IPL1–105–02–L–D–K–TR,分别对应不同的引脚数量和配置。

    技术参数


    - 间距:(2.54 mm) .100"
    - 接触镀层:金(0.25 µm)+锡(尾部)
    - 引脚数:01, 02, 03, 04, 05, 06, 08, 10, 12, 15, 16, 20, 25(标准尺寸)
    - 绝缘材料:自然色LCP
    - 终端材料:磷青铜
    - 操作温度范围:-55 °C 至 +125 °C
    - 电压等级:交流675 V,直流954 V
    - RoHS合规性:是
    - 安装方式:表面贴装(直角和平放),垂直通孔
    - 兼容接口:MMSD, MMSS, MMSDT, MMSST

    产品特点和优势


    IPL1系列连接器的主要特点包括键控极化设计、高可靠性和多种安装方式,使其能够适应复杂的布线环境。此外,该系列还提供了多种定制选项,如单行和双行结构,以及水平和垂直安装方式,以满足不同的应用需求。这些独特的功能使得IPL1系列在恶劣的工作环境中表现出色,特别是在航空航天、工业自动化和通信系统等领域中。

    应用案例和使用建议


    应用案例
    IPL1系列连接器广泛应用于航空航天设备中,尤其是在机载电子系统中,用于信号传输和电源分配。此外,在工业自动化控制系统中,它们也被用来实现传感器和执行器之间的高效连接。
    使用建议
    在使用IPL1系列连接器时,建议选择适当的尾部选项(如-L),以确保接触点的良好镀层。同时,考虑到产品的防尘防水要求,应在特定环境中添加适当的防护措施,以防止灰尘和水分进入导致故障。对于需要频繁插拔的应用,建议使用键控极化设计来提高系统的可靠性和安全性。

    兼容性和支持


    IPL1系列连接器与Samtec公司的其他产品具有良好的兼容性,如MMSD、MMSS、MMSDT、MMSST系列。此外,Samtec公司为用户提供全面的技术支持和售后服务,确保客户能够在整个产品生命周期内获得持续的支持。

    常见问题与解决方案


    1. 问:如何确保连接器的稳定性和可靠性?
    答:建议选择合适的镀层(如金镀层)并遵循正确的焊接工艺。对于高频信号传输,确保连接器与电路板之间的阻抗匹配,以减少信号损失。
    2. 问:如何正确安装键控极化的连接器?
    答:在安装前确认连接器的方向,并确保键槽对准。在焊接过程中避免过度加热,以免损坏连接器的内部结构。
    3. 问:如何进行故障排查?
    答:在发现异常情况时,首先检查连接器是否正确安装,并确认焊点是否有短路或虚焊现象。如果问题依然存在,建议联系技术支持人员进行进一步诊断。

    总结和推荐


    IPL1系列连接器凭借其多样化的安装方式、高可靠性和广泛的适用性,成为一款出色的电子元器件产品。无论是在航空航天还是工业自动化领域,IPL1系列都能够提供卓越的性能表现。因此,我们强烈推荐此系列连接器作为相关应用的理想选择。

IPL1-104-02-S-D-K参数

参数
颜色 -
触头类型 Male Pin
紧固类型 滑锁
排数 2
触头端接 -
针脚数 8pin
类型 Header,Locking Ramp
长*宽*高 11.68mm(长度)*9.58mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装
