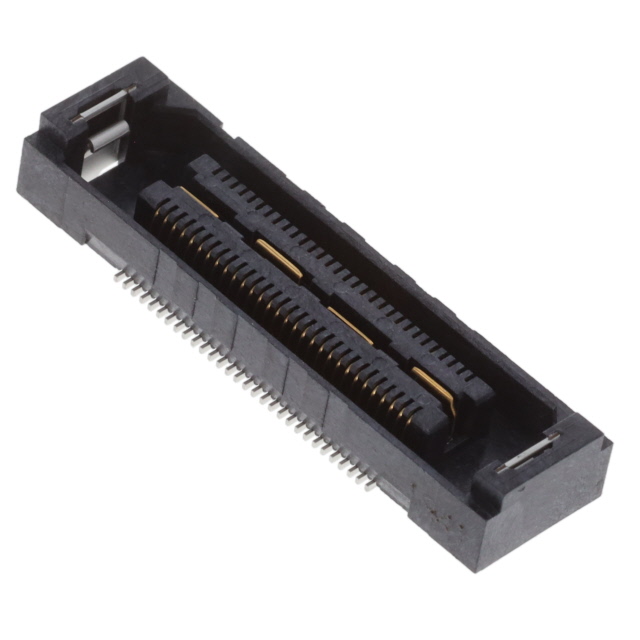

QSH-030-01-L-D-A-L-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 2 60pin SMD,P=0.5mm 贴片安装
供应商型号: QSH-030-01-L-D-A-L-K-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSH-030-01-L-D-A-L-K

QSH-030-01-L-D-A-L-K概述


    产品简介


    本手册介绍的是由Samtec公司生产的QSH-XXX-01-X-D-XXX-X-XX系列的双行高密度插座组装件。这些组件主要用于提供稳定的电气连接,适用于各种电路设计场合。产品广泛应用于消费电子、工业自动化、医疗设备和通信系统等领域。

    技术参数


    - 插针数量:-030, -060, -090, -120, -150(每行)
    - 插针规格:每个插座组装件最多可容纳29个等间距插针(0.5mm间距)
    - 插针材料:磷青铜接触材料
    - 绝缘材料:LCP UL94V-0等级,颜色为黑色
    - 接触保持力:接触部位至少8盎司(oz)
    - 接地平面保持力:接地平面至少8盎司(oz)
    - 最大公差:±0.002英寸(±0.051毫米)
    - 镀层选项:-S(选择性金镀),-F(3微英寸闪镀金),-L(轻选性金镀),-H(重金镀),-C(电抛光选择性金镀)

    产品特点和优势


    1. 高密度设计:每个组装件可容纳多达29个等间距插针,节省空间的同时提高了电气连接的可靠性。
    2. 多种锁定机制:提供对齐销(ALIGNMENT PINS)、锁扣(LOCKING CLIPS)、导轨(GUIDE POSTS)、摩擦锁(FRICTION LOCKS)和闩锁(LATCHING)等多种锁定方式,确保连接的稳定性。
    3. 灵活的镀层选择:可根据不同的使用需求选择不同的镀层,以满足不同电气特性的要求。
    4. 高接触保持力:接触部位的保持力达到8盎司以上,保证了长期使用中的电气稳定性。

    应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,用于连接传感器和执行器。
    - 在医疗设备中,作为多路连接接口。
    - 在通信系统中,作为信号传输端口。
    使用建议:
    - 在安装过程中,特别注意对齐销和锁扣的正确安装,确保连接件能够稳定且可靠地固定。
    - 鉴于不同的使用环境和需求,选择合适的镀层类型,如选择性金镀层适用于需要高度耐腐蚀性的场合。

    兼容性和支持


    - 兼容性:本产品支持多种安装选项,如对齐销、锁扣、导轨、摩擦锁和闩锁。具体支持的选项请参考“选项”部分。
    - 厂商支持:Samtec公司提供了详尽的技术文档和客户支持服务,用户可通过官方网站获取更多资料或联系客服解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插针难以插入插座 | 检查插针是否有损坏,使用合适的工具轻柔操作 |
    | 插座接触不良 | 检查插座是否有灰尘或异物,清洁后重新插入插针 |
    | 连接器容易脱落 | 确保正确的锁定机制已安装并紧固 |

    总结和推荐


    综上所述,Samtec公司的QSH-XXX-01-X-D-XXX-X-XX系列双行高密度插座组装件具有高密度设计、多种锁定机制、灵活的镀层选择和出色的电气稳定性。这款产品适合广泛的工业应用,特别是需要高度可靠的电气连接场合。强烈推荐给需要这类产品进行设计的工程师和采购人员。

QSH-030-01-L-D-A-L-K参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 60pin
类型 Center Strip Contacts,Receptacle
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
