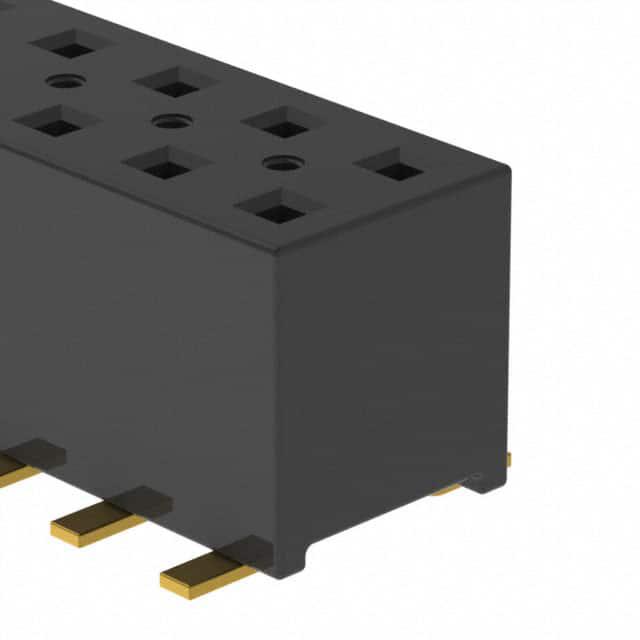

TLE-122-01-G-DV-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Pass Through,Push-Pull,Receptacle 2 44pin 推挽式 Female Socket 黑色 SMD,P=2mm 贴片安装 44mm(长度)*5.56mm(高度)
供应商型号: Q-TLE-122-01-G-DV-K
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TLE-122-01-G-DV-K

TLE-122-01-G-DV-K概述


    产品简介


    TLE 系列电子元器件是一类高性能表面贴装插座,适用于多种电子设备中的高速信号传输需求。该系列包含多个型号,如TLE–135–01–G–DV、TLE–107–01–G–DV 和 TLE–115–01–G–DV。这些产品采用虎斑光束(Tiger BeamTM)接触设计,提供卓越的电学性能和机械稳定性。TLE 系列特别适合于通过应用(pass-through applications),并具备高密度微间距连接能力,间距仅为2.00 mm(0.0787英寸)。此外,它还提供了可选的插件和贴片板垫(Pick & Place Pads),以增强自动化生产效率。

    技术参数


    | 参数 | 规格 |

    | 接触材料 | 磷青铜 |
    | 镀层 | 金镀层(Au)覆盖50 µ"镍(Ni) |
    | 插入深度 | 2.08 mm至4.37 mm(0.082"至0.172") |
    | 擦拭宽度 | 0.38 mm(0.015") |
    | 工作温度范围 | -55°C 至 +125°C |
    | 每针电流容量 | 3.2 A(每根针,2根通电时) |
    | 微间距 | 2.00 mm(0.0787") |
    | 插座数量 | 2 至 50 |
    | 包装选项 | 单个包装、带卷(Tape & Reel) |

    产品特点和优势


    TLE 系列电子元器件凭借其创新设计和技术特性,展现了出色的可靠性和成本效益。其虎斑光束(Tiger BeamTM)接触系统确保了高效的电流传导,同时具有较长使用寿命。产品支持广泛的焊接工艺,包括无铅焊接,并符合RoHS标准,满足环保要求。TLE 系列不仅在高频通信、数据存储和计算机等领域表现出色,还能够很好地适应恶劣的工作环境。

    应用案例和使用建议


    TLE 系列插座广泛应用于各种消费电子、工业控制和电信设备中。例如,在高速数据传输模块中,TLE 可作为关键连接部件,确保信号完整性和低损耗。对于需要高密度布线的应用场景,建议使用双行配置,并根据实际负载情况选择合适的插入深度和镀层选项。此外,为提高生产效率,可以考虑使用带卷包装,并结合自动化贴装设备进行大批量加工。

    兼容性和支持


    TLE 系列产品与Samtec公司的其他产品高度兼容,如TMMH、TMM、MTMM、MMT、TW、LTMM、ZLTMM、TCMD、TSH等系列。公司提供全面的技术支持和完善的售后服务,包括设计咨询、样品提供及定制化服务。客户可以通过访问Samtec官方网站获取详细资料和技术文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座安装后接触不良 | 检查插座位置是否正确,调整接触压力 |
    | 插针损坏 | 更换受损插针,确保焊接质量 |
    | 焊接过程中出现气泡 | 调整焊锡温度和时间,使用优质焊料 |

    总结和推荐


    总体而言,TLE 系列电子元器件以其卓越的技术参数、多样化的配置选项以及广泛的应用场景,成为市场上极具竞争力的产品。它不仅满足了现代电子设备对高效能和可靠性日益增长的需求,还能显著降低整体系统成本。因此,强烈推荐TLE 系列产品用于各种高要求的电子产品设计中。

TLE-122-01-G-DV-K参数

参数
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 44pin
类型 Pass Through,Push-Pull,Receptacle
颜色 黑色
长*宽*高 44mm(长度)*5.56mm(高度)
通用封装 SMD,P=2mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

TLE-122-01-G-DV-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TLE-122-01-G-DV-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TLE-122-01-G-DV-K TLE-122-01-G-DV-K数据手册

TLE-122-01-G-DV-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 8.8466 ¥ 73.4271
50+ $ 7.58 ¥ 62.9137
100+ $ 5.2034 ¥ 43.1885
500+ $ 4.5701 ¥ 37.9318
1000+ $ 3.2994 ¥ 27.385
6500+ $ 2.0428 ¥ 16.955
17550+ $ 1.902 ¥ 15.7868
37960+ $ 1.7432 ¥ 14.4685
库存: 100
起订量: 26 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1835.67
