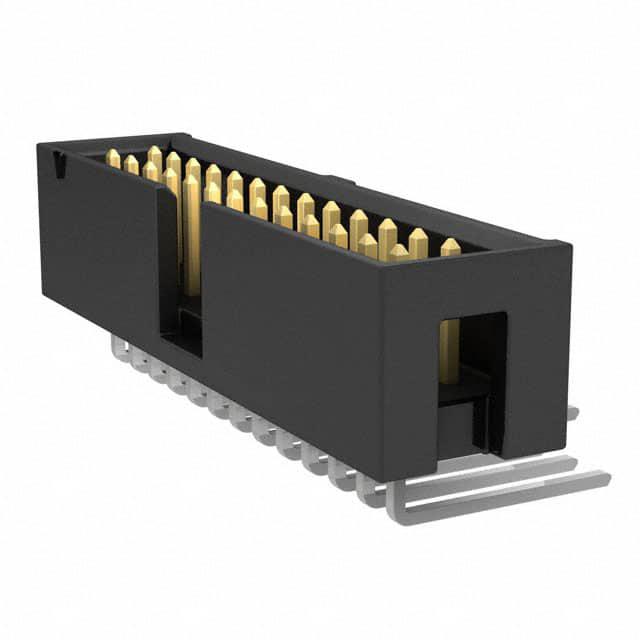

TST-113-04-L-D-RA

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 26pin 推挽式 Male Pin 黑色 通孔安装 40.64mm(长度)*12.32mm(高度)
供应商型号: SR-TST-113-04-L-D-RA
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TST-113-04-L-D-RA

TST-113-04-L-D-RA概述

    # 电子元器件技术手册

    产品简介


    本手册介绍的是SAMTEC公司的TST系列连接器。这是一种多位置插座连接器,具有多种配置选项,适用于广泛的电子设备和系统。TST连接器的主要功能是提供可靠而灵活的电气互连解决方案,广泛应用于计算机、通讯设备、工业控制系统等领域。

    技术参数


    以下是TST连接器的技术规格和性能参数:
    - 产品型号: TST-1XX-XX-X-X-XX-XX
    - 引脚数量:
    - 直角配置:-02(仅直角)
    - -03 至 -18, -20, -24, -25, -28, -30, -32, -36
    - 引脚样式: 见表1
    - 镀层规格:
    - -G: 金镀层,10 Au / 50 Ni 接触面,3 Au / 50 Ni 尾部
    - -T: 钝化锡镀层,接触面和尾部
    - -S: 选择性镀层,接触面 30 Au / 50 Ni 最小,钝化锡镀层尾部
    - -L: 轻选择性镀层,接触面 10 Au / 50 Ni 最小,钝化锡镀层尾部
    - -H: 重金镀层,接触面 30 Au / 50 Ni 最小,3 Au / 50 Ni 尾部
    - -F: 快速选择性镀层,接触面 3 Au / 50 Ni,钝化锡镀层尾部
    - 选项:
    - 空白:直角(样式-04 和 -05 不适用)
    - -RA:直角(样式-01, -02 和 -03 不适用)
    - -LL:锁定引脚
    - -LA:-RA 选项与 -LL 选项组合
    - 行规格:
    - -D:双行
    - -S:单行
    - 极化选项:
    - -XX 表示省略的位置

    产品特点和优势


    TST连接器的主要特点是其多样化的设计和高标准的制造质量。具体的优势包括:
    - 高可靠性: 使用高质量材料(如磷青铜)制造,确保长期稳定运行。
    - 多种镀层选择: 提供不同的镀层选项,以适应不同的应用需求。
    - 多样化的配置: 支持多种引脚数量和布局,适用于不同类型的电路设计。
    - 易于组装和安装: 设计简单,便于用户快速安装和维护。

    应用案例和使用建议


    应用案例
    TST连接器广泛应用于计算机、通讯设备、工业控制系统等领域。例如,在工业自动化系统中,它可用于控制面板和设备之间的连接,确保系统的稳定运行。
    使用建议
    1. 正确选择引脚数量: 根据实际需求选择合适的引脚数量,以确保电路的完整性和稳定性。
    2. 注意镀层选择: 根据应用环境选择合适的镀层,避免腐蚀和氧化。
    3. 遵循正确的安装步骤: 参照手册中的安装指南进行操作,确保连接器的正确安装和使用。

    兼容性和支持


    TST连接器与其他电子元器件和设备的兼容性良好,可以轻松集成到现有的系统中。SAMTEC公司提供了全面的技术支持和服务,包括:
    - 技术支持热线: 提供专业的技术咨询和技术支持服务。
    - 在线资源: 包括产品手册、应用指南和技术文档等。

    常见问题与解决方案


    常见问题及解决方案
    1. 连接不稳定:
    - 原因: 引脚没有完全插入。
    - 解决办法: 检查并重新插入引脚,确保连接稳固。
    2. 信号干扰:
    - 原因: 连接器屏蔽效果不佳。
    - 解决办法: 确保连接器接地良好,并使用高质量的电缆进行连接。
    3. 引脚损坏:
    - 原因: 插拔次数过多。
    - 解决办法: 减少插拔次数,或者考虑更换为更耐用的连接器。

    总结和推荐


    总体而言,TST连接器以其高可靠性、多样性配置和广泛的应用范围,成为市场上备受青睐的产品。推荐给需要高性能、多功能电子连接解决方案的用户和企业。如果您正在寻找一种能够满足多种应用场景需求的连接器,TST连接器无疑是一个不错的选择。

TST-113-04-L-D-RA参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 26pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 40.64mm(长度)*12.32mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

TST-113-04-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TST-113-04-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TST-113-04-L-D-RA TST-113-04-L-D-RA数据手册

TST-113-04-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
