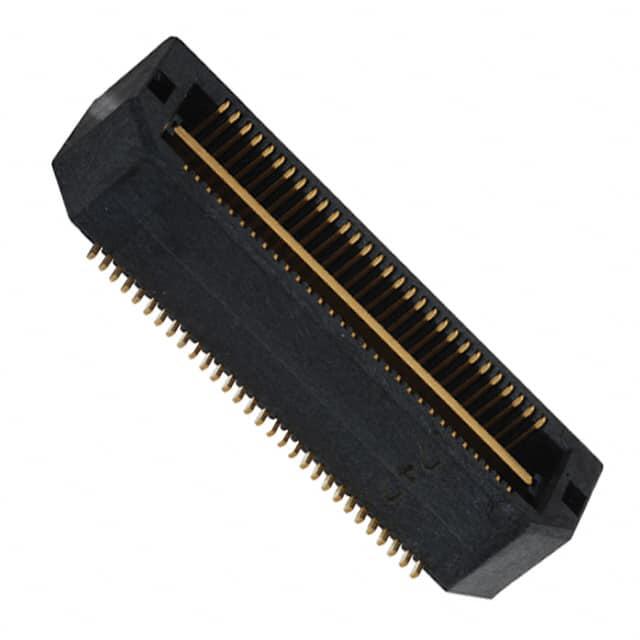

QTH-030-01-F-D-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针, QTH系列, 直角, 表面
供应商型号: QTH-030-01-F-D-A-K
供应商: Master
标准整包数: 5
SAMTEC 矩形连接器 - 外壳 QTH-030-01-F-D-A-K

QTH-030-01-F-D-A-K概述


    产品简介


    本文介绍的是SAMTEC公司生产的一款高性能双排高密度终端组装件——QTH-XXX-XX-X-D-XXX-XX-X-XX。这款产品主要用于各种高密度连接器应用,特别是在电信、计算机和工业自动化等领域。它具有多排选项(最多可达10个位置),并且提供了多种配置以满足不同应用场景的需求。例如,它可以配备对齐销、锁紧卡扣和摩擦锁定等功能,增强其在各种复杂环境下的可靠性和稳定性。

    技术参数


    以下为QTH-XXX-XX-X-D-XXX-XX-X-XX的主要技术规格:
    - 位置数:可以选择30、60、90、120、150(每行)
    - 行规格:可以采用双行配置(使用QTH-30-XX-D-XX 和 QTHH-30-XX-D-XX)
    - 镀层规格:
    - 3 µ'' 选择性金(接触区域)和软锡(尾部)
    - 10 µ'' 选择性金(接触区域)和软锡(尾部)
    - 30 µ'' 金(接触区域)和3 µ'' 金(尾部)
    - 50 µ'' 选择性金(接触区域)和软锡(尾部)
    - 引脚样式:
    - -01:.1680 [4.267]
    - -02:.2861 [7.264]
    - -03:.4043 [10.269]
    - -04:.6001 [15.246]
    - -05:.7181 [18.240]
    - -06:.8361 [21.237]
    - -07:.9542 [24.237]
    - -08:1.1511 [29.238]
    - -09:.5224 [13.269]
    - -10:.5618 [14.269]

    产品特点和优势


    QTH-XXX-XX-X-D-XXX-XX-X-XX具有以下几个独特的功能和优势:
    - 高可靠性:采用了双行设计,增加了连接的稳定性和可靠性。
    - 多功能配置:提供多种可选配置,如对齐销、锁紧卡扣和摩擦锁定,适用于各种复杂环境。
    - 广泛的兼容性:能够与多种其他SAMTEC产品兼容,方便集成到现有的系统中。
    - 高密度布局:支持高达10个位置的多排设计,能够在有限的空间内实现高效的布线。
    - 优良的材料:使用LCP UL94V-0绝缘材料和磷青铜材料,保证了长期的耐用性和安全性。

    应用案例和使用建议


    应用案例
    QTH-XXX-XX-X-D-XXX-XX-X-XX广泛应用于电信、计算机和工业自动化等领域。例如,在电信基站中,它被用来连接电源模块和信号传输线路;在计算机服务器机柜中,用于连接板卡和背板;在工业自动化控制系统中,作为PLC和I/O模块之间的连接接口。
    使用建议
    - 在安装过程中,应确保正确使用对齐销以避免连接器错位。
    - 根据具体应用场景选择合适的引脚样式和镀层规格。
    - 定期检查连接器的状态,确保其稳定性和可靠性。

    兼容性和支持


    QTH-XXX-XX-X-D-XXX-XX-X-XX与其他SAMTEC产品兼容,如QSH-D-GP。SAMTEC公司还提供了全面的技术支持和服务,包括产品咨询、故障诊断和维护保养等。

    常见问题与解决方案


    常见问题及解决方案
    1. 连接器接触不良
    - 检查是否有异物或氧化导致接触不良,清洁连接器并重新安装。
    2. 锁紧装置失效
    - 确保正确安装锁紧卡扣或对齐销,检查是否有损坏或变形。
    3. 引脚弯曲或损坏
    - 检查引脚是否有弯曲或损坏,必要时更换新的引脚。

    总结和推荐


    综上所述,QTH-XXX-XX-X-D-XXX-XX-X-XX是一款集高密度、多功能和高可靠性于一体的高性能终端组装件。其在多种应用场合中表现出色,是电信、计算机和工业自动化等领域用户的理想选择。因此,我们强烈推荐使用这款产品。

QTH-030-01-F-D-A-K参数

参数
针脚数 60pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-030-01-F-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-01-F-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTH-030-01-F-D-A-K QTH-030-01-F-D-A-K数据手册

QTH-030-01-F-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 4.7495 ¥ 40.2283
96+ $ 4.3709 ¥ 36.3422
192+ $ 4.187 ¥ 34.7948
288+ $ 3.7875 ¥ 31.0154
576+ $ 3.5554 ¥ 29.1148
1056+ $ 3.3866 ¥ 27.7325
2592+ $ 3.1123 ¥ 25.4862
5088+ $ 3.1123 ¥ 25.4862
库存: 822
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 201.14
