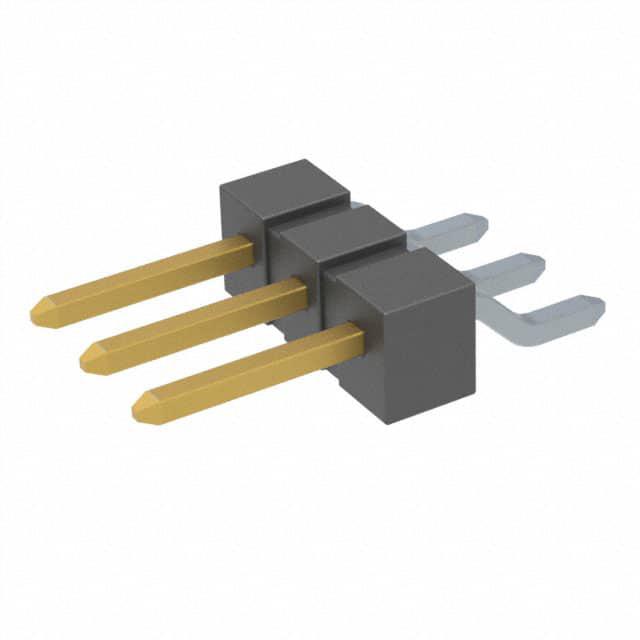

TSM-103-01-L-SH

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距3p单排排针 板对板, 线对板连接器, TSM系列, 直角, 表面
供应商型号: UA-TSM-103-01-L-SH
供应商: 海外现货
标准整包数: 1

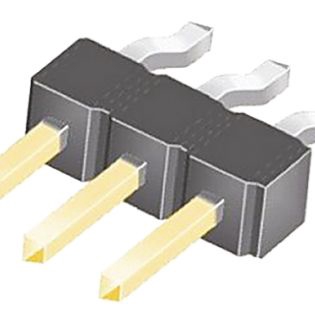

SAMTEC 矩形连接器 - 针座 - 公插针 TSM-103-01-L-SH

TSM-103-01-L-SH概述

    电子元器件产品技术手册

    1. 产品简介


    本文档描述的是由Samtec公司生产的TSM系列单排水平引脚连接器(Single Horizontal Pin Connector)。这类连接器广泛应用于通信设备、计算机系统、工业控制等领域。它们主要用于电路板之间的信号传输,具有高效可靠的特点。

    2. 技术参数


    该产品的关键技术和性能参数如下:
    - 位置数:2至36个位置(可选50个位置,见注释7)
    - 引脚样式:
    - SH:单水平引脚
    - TL:锡铅合金(90/10±5%)接触和尾部(仅限-01引脚样式)
    - TM:整面镀锡铜接触和尾部
    - FM:3微米选择性金在接触区,整面镀锡铜尾部
    - 镀层选项:
    - T:整面镀锡
    - S:30微米选择性金在接触区,整面镀锡铜尾部
    - G:10微米选择性金在接触区,3微米选择性金在尾部
    - F:3微米选择性金在接触区,整面镀锡铜尾部
    - 排规格:单排
    - 包装方式:
    - TR:带卷和纸带(2至30个位置)
    - FR:全卷数量带卷和纸带(2至30个位置)

    3. 产品特点和优势


    - 高可靠性:设计上考虑了高插入力的需求,确保长期稳定运行。
    - 多功能性:可根据不同的应用需求选择合适的引脚样式和镀层选项。
    - 兼容性强:适用于多种工业标准的机械连接,便于集成到现有的系统中。
    - 便捷安装:支持Pick & Place自动贴片机,提高了生产效率。

    4. 应用案例和使用建议


    - 应用案例:用于通信设备中的信号传输模块,如路由器、交换机等。也可用于计算机系统的内存条插槽。
    - 使用建议:
    - 在设计电路时,注意引脚间距和镀层选项的选择,以匹配具体的电气要求。
    - 使用带卷和纸带包装的零件时,需要确保生产设备符合SPES(Samtec Packaging Efficiency Standards)。

    5. 兼容性和支持


    - 兼容性:此连接器与SSW、SSQ、SSM、BCS、ESW、ESQ等多种设备兼容。
    - 支持:Samtec公司提供详尽的技术文档和支持服务,帮助客户解决安装和调试过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:零件在自动装配过程中无法正确放置。
    - 解决方案:如果选择了-LOCKING CLIP选项,由于插入力较高,不建议使用自动放置。建议手动放置。
    - 问题2:零件的视觉检查困难。
    - 解决方案:当使用-PLACEMENT PAD选项时,对于小尺寸的零件,客户可能难以进行视觉检查。建议采用其他质量控制手段,如X射线检测。

    7. 总结和推荐


    综上所述,TSM系列单排水平引脚连接器是一款功能强大且可靠的产品,尤其适用于对电气性能和机械可靠性有较高要求的应用场合。其多样化的引脚样式和镀层选项使其能够适应不同领域的应用需求。强烈推荐给需要高可靠性、多功能性的电子工程师和设计师们。

TSM-103-01-L-SH参数

参数
触头镀层厚度 - 配接 250nm
防护等级 -
触头镀层 - 配接
针脚数 3pin
类型 Header,Push-Pull
间距-配接 2.54mm
颜色 黑色
额定电流 5.4A
排数 1
长*宽*高 7.62mm(长度)*10.92mm(高度)
通用封装 SMD,P=2.54mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 管装

TSM-103-01-L-SH厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSM-103-01-L-SH数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSM-103-01-L-SH TSM-103-01-L-SH数据手册

TSM-103-01-L-SH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.7612 ¥ 6.3788
1000+ $ 0.3685 ¥ 3.0876
2000+ $ 0.3428 ¥ 2.8727
5000+ $ 0.2659 ¥ 2.228
10000+ $ 0.1903 ¥ 1.5947
库存: 506
起订量: 165 增量: 1
交货地:
最小起订量为:1
合计: ¥ 6.37
直接购买
加入购物车
