首页  >  产品百科  >  FTSH-105-04-L-DV-P-TR

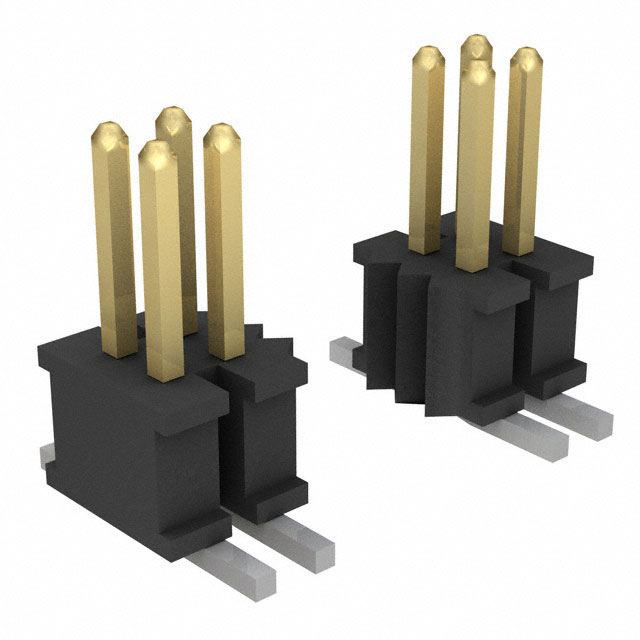

FTSH-105-04-L-DV-P-TR

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距10p双排排针, FTSH系列, 垂直
供应商型号: FTSH-105-04-L-DV-P-TR
供应商: Master
标准整包数: 25

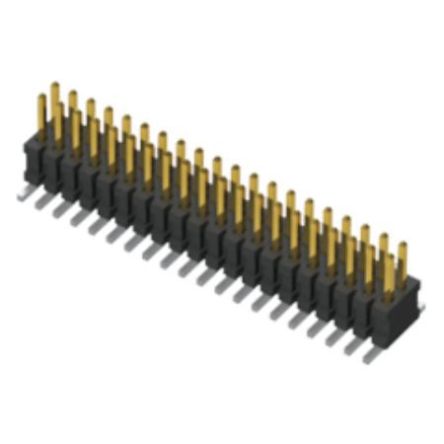

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-105-04-L-DV-P-TR

FTSH-105-04-L-DV-P-TR概述


    产品简介


    产品类型:
    本产品是一款FTSH-1XX-XX-XXX-DV系列的双垂直表面贴装(SMT)终端,属于连接器产品的一种。
    主要功能:
    - 适用于电路板上各种高密度连接需求。
    - 可以容纳2到50个位置(每行)。
    - 提供多种选项以适应不同的使用场景和要求。
    应用领域:
    广泛应用于通信设备、计算机网络、消费电子产品等领域,特别适合于需要高密度、小型化连接的应用场合。

    技术参数


    - 位置数量: 每行从2至50个位置不等。
    - 引脚样式:
    - -01: .120 (3.05)
    - -02: .075 (1.91)
    - -03: .065 (1.65)
    - -04: .150 (3.81)
    - -05: .170 (4.32)
    - -14: .150 (3.81)
    - 电气特性:
    - 额定电流:未明确说明
    - 绝缘电阻:大于100兆欧
    - 耐电压:未明确说明
    - 机械特性:
    - 推出力:至少1.0磅
    - 引脚最大摆动:各方向2毫米
    - 插入拔出寿命:未明确说明
    - 环境要求:
    - 工作温度范围:未明确说明
    - 储存温度范围:未明确说明

    产品特点和优势


    - 多样化设计: 支持多种引脚样式和安装选项,能满足不同应用场景的需求。
    - 高可靠性: 设计中有锁紧装置、导向柱等多种增强结构,提高连接可靠性。
    - 高效安装: 支持带状包装和盘式包装,便于自动装配,提高了生产效率。
    - 灵活性: 支持定制,可以根据具体项目要求调整引脚数量和其他特性。

    应用案例和使用建议


    - 通信设备: 用于服务器、路由器等高密度连接需求场景,确保信号传输稳定可靠。
    - 消费电子产品: 在智能手机、平板电脑等产品中,用于主板与其他模块间的连接。
    - 计算机网络: 适用于交换机、集线器等设备内部连接,提升系统整体性能。
    使用建议:
    - 确保引脚样式和位置数量符合设计要求。
    - 根据应用场景选择合适的安装方式,如带状包装或盘式包装。
    - 注意引脚的最大摆动限制,避免过度弯曲导致损坏。

    兼容性和支持


    - 兼容性: 该产品与特定的连接器如FFSD兼容,通过特定的键控选项实现互连。
    - 支持: 厂商提供详细的安装指南和技术支持服务,有助于用户快速上手。

    常见问题与解决方案


    - 问题: 插入拔出时遇到困难。
    - 解决方案: 确保插针对齐,适当施力,遵循正确的操作步骤。
    - 问题: 锁紧装置无法正常工作。
    - 解决方案: 检查锁紧装置是否正确安装,如有必要可联系厂商更换部件。
    - 问题: 导致连接不稳定。
    - 解决方案: 确认所有电气连接都已牢固接好,必要时重新焊接引脚。

    总结和推荐


    综合评估:
    - 优点:多样化设计、高可靠性、高效安装和良好的灵活性。
    - 缺点:部分细节参数未明确说明,可能需进一步确认。

    推荐:
    鉴于其多样化的特性、高可靠性和高效的安装方式,该产品非常适合于需要高密度连接的应用场合。强烈推荐给希望提高电路板连接可靠性的工程师和制造商。

FTSH-105-04-L-DV-P-TR参数

参数
针脚数 10pin
触头镀层 - 配接
防护等级 -
排数 2
类型 Cuttable,Header,Push-Pull
颜色 黑色
间距-配接 1.27mm
触头镀层厚度 - 配接 250nm
额定电流 3.4A
长*宽*高 6.35mm(长度)*5.84mm(高度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装

FTSH-105-04-L-DV-P-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-105-04-L-DV-P-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-105-04-L-DV-P-TR FTSH-105-04-L-DV-P-TR数据手册

FTSH-105-04-L-DV-P-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.4191 ¥ 12.0198
250+ $ 1.2851 ¥ 10.6852
500+ $ 1.1967 ¥ 9.9451
1000+ $ 0.9434 ¥ 7.8398
2500+ $ 0.844 ¥ 6.9115
5000+ $ 0.7311 ¥ 5.9871
7500+ $ 0.7206 ¥ 5.9007
10000+ $ 0.7206 ¥ 5.9007
库存: 773
起订量: 25 增量: 0
交货地:
最小起订量为:25
合计: ¥ 300.49
直接购买
加入购物车
